首先来看一下步进电机的样子,本介绍采用平时最常见也是最简单的28BYJ-48,这是一个五线四项电机。
五线:顾名思义 外部五条线
四项:电机内部的定子上有8个齿,正对着的2个齿上的绕组又是串联在一起的,也就是说正对着的2个绕组总是会同时导通或关断的,如此就形成了4相

步进电机是一种将电脉冲信号转换成相应角位移或线位移的电动机。每输入一个脉冲信号,转子就转动一个角度或前进一步,其输出的角位移或线位移与输入的脉冲数成正比,转速与脉冲频率成正比。
四拍驱动、八拍驱动。
四拍驱动:这是最简单的步进电机驱动方式。这种方式,电机在每个瞬间只有一个线圈导通。

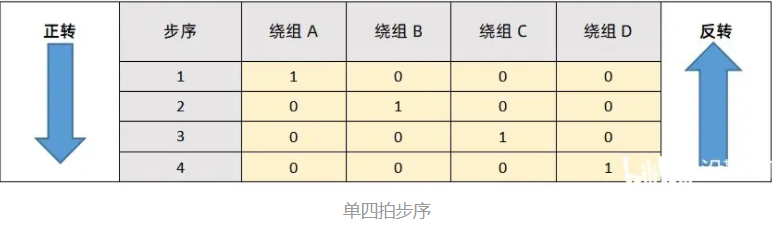

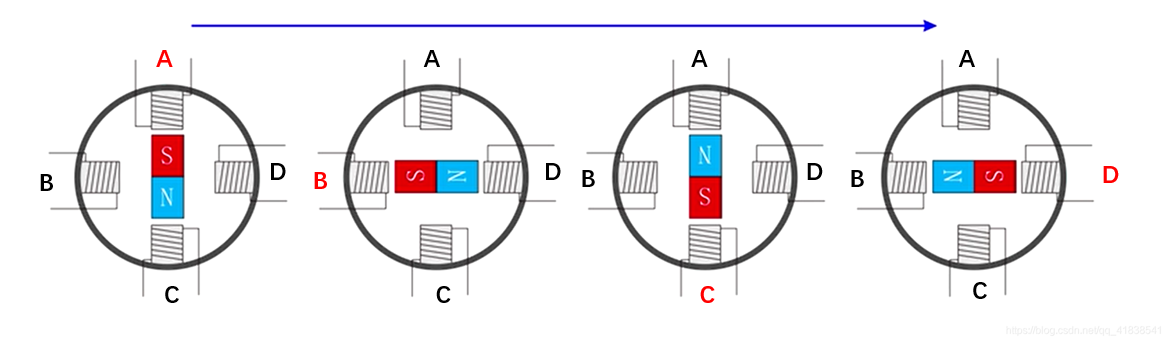

A→B→C→D


第一个图更方便大家理解,第二个图就是相应拉高拉低。
大白话就是:按顺序给相应引脚拉高(1)拉低(0)。 一个拉高,其他三个拉低。
八拍驱动:就是在上述四拍切换过程中穿插两个线圈同时拉高的情况。

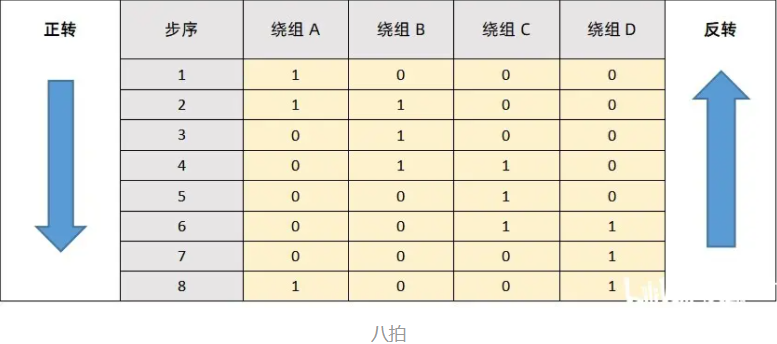

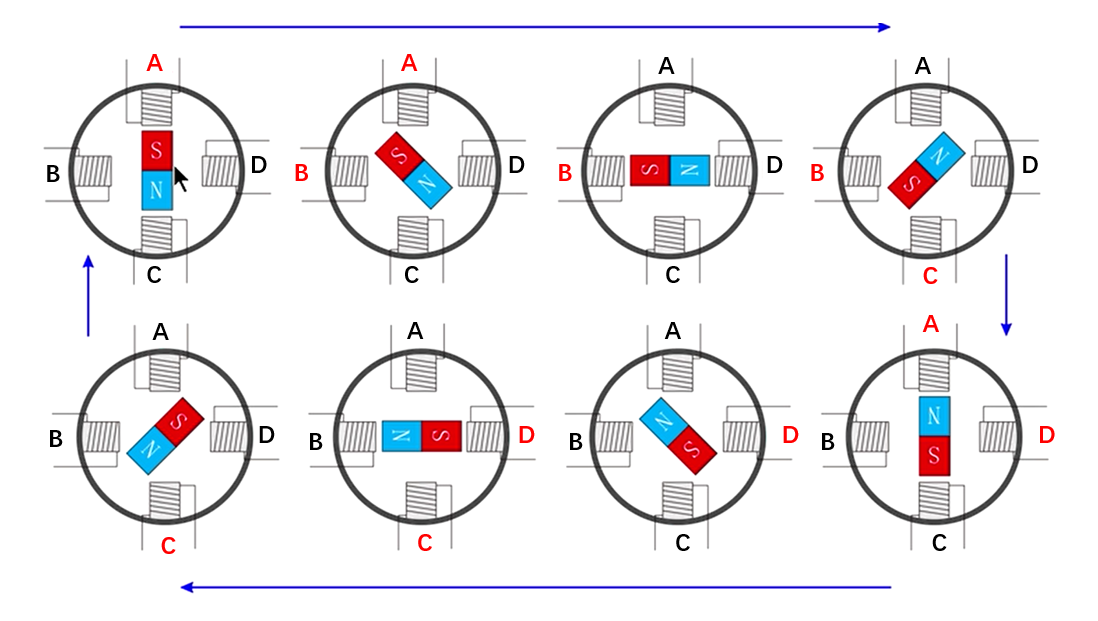

A→AB→B→BC→C→CD→D→DA

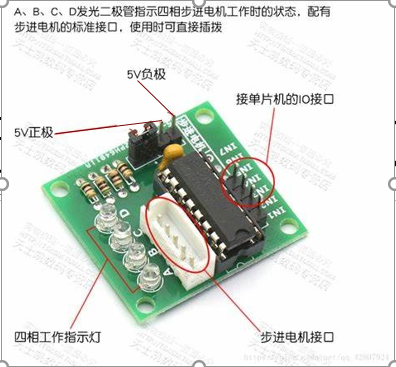

由于单片机IO口输出电流过小,无法带动电机运行,因此我们需要另外加一个驱动板,用ULN2003就行,简单便宜。

话不多说直接上代码。
#ifndef __STEP_MOTOR_H
#define __STEP_MOTOR_H
#include "sys.h"
#include "delay.h"
extern u8 STEP; //定义单步计数 全局变量
#define STEP_MOTOR_PORT GPIOG //定义IO接口所在组
#define STEP_MOTOR_A GPIO_Pin_2 //定义IO接口
#define STEP_MOTOR_B GPIO_Pin_3 //定义IO接口
#define STEP_MOTOR_C GPIO_Pin_4 //定义IO接口
#define STEP_MOTOR_D GPIO_Pin_5 //定义IO接口
#define STEP_MOTOR_CLK RCC_APB2Periph_GPIOG
void STEP_MOTOR_Init(void);//初始化
void STEP_MOTOR_OFF (void);//断电状态
void STEP_MOTOR_8A (u8 a,u16 speed);
void STEP_MOTOR_NUM (u8 RL,u16 num,u8 speed);//电机按步数运行
void STEP_MOTOR_LOOP (u8 RL,u8 LOOP,u8 speed);//电机按圈数运行
#endif
#include "step_motor.h"
u8 STEP;
void STEP_MOTOR_Init(void){ //接口初始化
GPIO_InitTypeDef GPIO_InitStruct;
RCC_APB2PeriphClockCmd(STEP_MOTOR_CLK, ENABLE);
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStruct.GPIO_Pin = STEP_MOTOR_A;
GPIO_Init(STEP_MOTOR_PORT, &GPIO_InitStruct);
GPIO_InitStruct.GPIO_Pin = STEP_MOTOR_B;
GPIO_Init(STEP_MOTOR_PORT, &GPIO_InitStruct);
GPIO_InitStruct.GPIO_Pin = STEP_MOTOR_C;
GPIO_Init(STEP_MOTOR_PORT, &GPIO_InitStruct);
GPIO_InitStruct.GPIO_Pin = STEP_MOTOR_D;
GPIO_Init(STEP_MOTOR_PORT, &GPIO_InitStruct);
GPIO_ResetBits(STEP_MOTOR_PORT, STEP_MOTOR_A);
GPIO_ResetBits(STEP_MOTOR_PORT, STEP_MOTOR_B);
GPIO_ResetBits(STEP_MOTOR_PORT, STEP_MOTOR_C);
GPIO_ResetBits(STEP_MOTOR_PORT, STEP_MOTOR_D);
}
void STEP_MOTOR_OFF (void) //电机断电 全拉低
{
GPIO_ResetBits(STEP_MOTOR_PORT,STEP_MOTOR_A | STEP_MOTOR_B | STEP_MOTOR_C | STEP_MOTOR_D);//各接口置0
}
void STEP_MOTOR_8A (u8 a,u16 speed) //电机单步8拍
{
switch (a){
case 0:
GPIO_ResetBits(STEP_MOTOR_PORT,STEP_MOTOR_B | STEP_MOTOR_C | STEP_MOTOR_D);//0
GPIO_SetBits(STEP_MOTOR_PORT,STEP_MOTOR_A);//1
break;
case 1:
GPIO_ResetBits(STEP_MOTOR_PORT,STEP_MOTOR_C | STEP_MOTOR_D);//0
GPIO_SetBits(STEP_MOTOR_PORT,STEP_MOTOR_A | STEP_MOTOR_B);//1
break;
case 2:
GPIO_ResetBits(STEP_MOTOR_PORT,STEP_MOTOR_A | STEP_MOTOR_C | STEP_MOTOR_D);//0
GPIO_SetBits(STEP_MOTOR_PORT,STEP_MOTOR_B);//1
break;
case 3:
GPIO_ResetBits(STEP_MOTOR_PORT,STEP_MOTOR_A | STEP_MOTOR_D);//0
GPIO_SetBits(STEP_MOTOR_PORT,STEP_MOTOR_B | STEP_MOTOR_C);//1
break;
case 4:
GPIO_ResetBits(STEP_MOTOR_PORT,STEP_MOTOR_A | STEP_MOTOR_B | STEP_MOTOR_D);//0
GPIO_SetBits(STEP_MOTOR_PORT,STEP_MOTOR_C);//1
break;
case 5:
GPIO_ResetBits(STEP_MOTOR_PORT,STEP_MOTOR_A | STEP_MOTOR_B);//0
GPIO_SetBits(STEP_MOTOR_PORT,STEP_MOTOR_C | STEP_MOTOR_D);//1
break;
case 6:
GPIO_ResetBits(STEP_MOTOR_PORT,STEP_MOTOR_A | STEP_MOTOR_B | STEP_MOTOR_C);//0
GPIO_SetBits(STEP_MOTOR_PORT,STEP_MOTOR_D);//1
break;
case 7:
GPIO_ResetBits(STEP_MOTOR_PORT,STEP_MOTOR_B | STEP_MOTOR_C);//0
GPIO_SetBits(STEP_MOTOR_PORT,STEP_MOTOR_A | STEP_MOTOR_D);//1
break;
default:
break;
}
delay_ms(speed); //延时
STEP_MOTOR_OFF();//进入断电状态,防电机过热
}
void STEP_MOTOR_NUM (u8 RL,u16 num,u8 speed) //电机按步数运行
{
u16 i;
for(i=0;i<num;i++)
{
if(RL==1){ //当RL=1右转,RL=0左转
STEP++;
if(STEP>7)STEP=0;
}else{
if(STEP==0)STEP=8;
STEP--;
}
STEP_MOTOR_8A(STEP,speed);
}
}
void STEP_MOTOR_LOOP (u8 RL,u8 LOOP,u8 speed) //电机按圈数运行
{
STEP_MOTOR_NUM(RL,LOOP*4076,speed);
}
在主函数中调用这个函数来驱动电机。
函数第一个参数:控制正反转 1→正转 0→反转
第二个参数:控制电机转的圈数
第三个参数:延时
STEP_MOTOR_LOOP(1,1,1); //步进电机正传
STEP_MOTOR_LOOP(0,1,1); //步进电机反传
可以适当调节电机驱动函数的延时时间,就是调节8拍切换的延时,调大(2s)、调小(1s)都试一下,如果不是电机损坏的话 这种方法都可以解决问题。

这种情况会发现演示调为1s、2s都不好使,总是有一个正常、一个不正常,,,这时候需要将延时取中间大小,比如说1.5s,,,但是呢,你会发现程序中的 delay_ms() 函数只能设置整数,要么1 要么2,不能设置1.5,,这就需要我们更改一下 delay_ms() 函数了。改成这样即可:

全部工程链接:https://item.taobao.com/item.htm?spm=a1z10.1-c.w4004-24450682672.26.7aa61b42erNczw&id=693670548640
欢迎大家指正交流,有空可以一起讨论代码啊。
--------------一个正在努力的人
