文章目录

• 前言
• 一、IP核的介绍
• 二、VIO核
• • 1.作用
  • 2.调用方法
• 总结

---

前言

提示：本篇文章所使用的软件为Vivado2018.3：

以四选一数据选择器为例，使用verilog hdl语言以及Vivado自带的VIO,IP来实现功能

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、IP核的介绍

IP核有三种不同的存在形式：HDL语言形式，网表形式、版图形式。分别对应我们常说的三类IP内核：软核、固核和硬核。软核就是RTL代码，方便修改。固核是综合后的网表，不宜修改。硬核就是经过完整后端设计的掩模，基本不能修改。
简单来说，就是相当于嵌入式开发调用的库文件。下面以VIO核为介绍，简单阐述IP的调用方法

二、VIO核

1.作用

VIO：Virtual input output，即虚拟IO。
主要用作虚拟IO使用；VIO的输出可以控制模块的输入，VIO的输入可以显示模块的输出值。 即在设置VIO的输入和输出时，将实际应用中的输入设置成VIO核中的输出，将实际应用中的输出设置成VIO核中的输入。
连接如下图：
代码如下（示例）：

2.调用方法

1）.添加源文件。

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/04/07 14:46:17
// Design Name: MoWenQi
// Module Name: MUX4_MWQ
// Project Name:
// Target Devices:
// Tool Versions:
// Description: 基于verilog hdl调用VIO核的四选一多路器
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module MUX4_MWQ(input sys_clk );    //定义一个输入时钟信号
    reg[3:0] out;                   //定义四位的一个输出
    wire[1:0] a, b, c, d;           //定义四个2位的输入
    wire[1:0] sel;                  //定义一个两位的sel使能端

    always @(*)                     //always模块中的任何一个输入信号或电平发生变化时，该语句下方的模块将被执行。包括电平触发和时沿触发
    begin                           //自上而下，按照顺序逐个对分支表达式进行判断，如果这一分支表达式等于控制表达式的值，就执行其对应操作；均不相等时，执行default操作；
	  case(sel)                     //判断条件为sel的值
        2'b00: out=a;               //当sel为 00 时 把a的值赋值给out
		2'b01: out=b;               //当sel为 01 时 把b的值赋值给out
		2'b10: out=c;               //当sel为 10 时 把c的值赋值给out
		2'b11: out=d;               //当sel为 11 时 把d的值赋值给out
		default: out=2'bx;          //武上述条件时，把out赋值x不确定态
	endcase
    end
endmodule

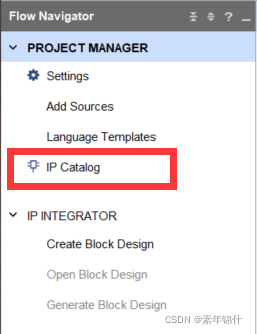

2）.点击IP Catalog-搜索VIO进行添加（完成初始化配置）

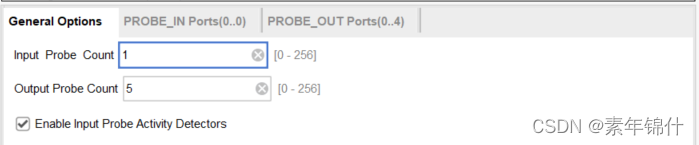

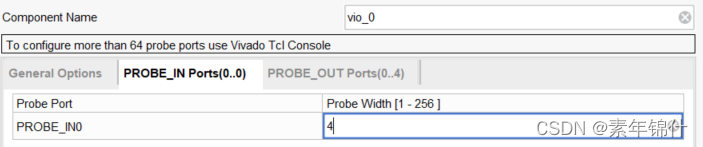

3）对输入输出个数和位宽的配置

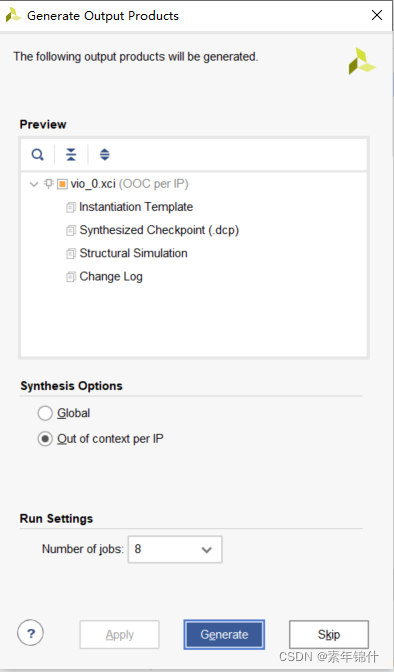

点击生成

4）例化

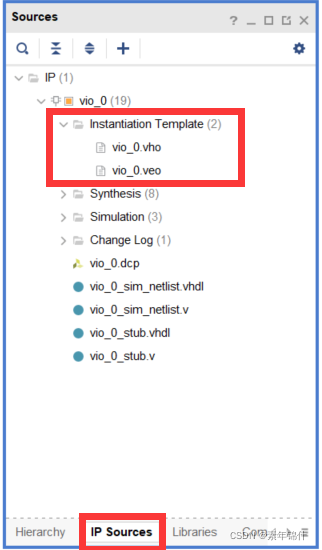

点击IP Sources-打开vio-0.evo文件

找到vio_0.evo文件中大概57行，拷贝到源文件中，将（）里面的名称改成源文件的名称

vio_0 your_instance_name (
  .clk(clk),                // input wire clk
  .probe_in0(probe_in0),    // input wire [3 : 0] probe_in0
  .probe_out0(probe_out0),  // output wire [1 : 0] probe_out0
  .probe_out1(probe_out1),  // output wire [1 : 0] probe_out1
  .probe_out2(probe_out2),  // output wire [1 : 0] probe_out2
  .probe_out3(probe_out3),  // output wire [1 : 0] probe_out3
  .probe_out4(probe_out4)  // output wire [1 : 0] probe_out4
);

再进行，分析综合，布局布线

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/04/07 14:46:17
// Design Name: MoWenQi
// Module Name: MUX4_MWQ
// Project Name:
// Target Devices:
// Tool Versions:
// Description: 基于verilog hdl调用VIO核的四选一多路器
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module MUX4_MWQ(input sys_clk );    //定义一个输入时钟信号
    reg[3:0] out;                   //定义四位的一个输出
    wire[1:0] a, b, c, d;           //定义四个2位的输入
    wire[1:0] sel;                  //定义一个两位的sel使能端

    always @(*)                     //always模块中的任何一个输入信号或电平发生变化时，该语句下方的模块将被执行。包括电平触发和时沿触发
    begin                           //自上而下，按照顺序逐个对分支表达式进行判断，如果这一分支表达式等于控制表达式的值，就执行其对应操作；均不相等时，执行default操作；
	  case(sel)                     //判断条件为sel的值
        2'b00: out=a;               //当sel为 00 时 把a的值赋值给out
		2'b01: out=b;               //当sel为 01 时 把b的值赋值给out
		2'b10: out=c;               //当sel为 10 时 把c的值赋值给out
		2'b11: out=d;               //当sel为 11 时 把d的值赋值给out
		default: out=2'bx;          //武上述条件时，把out赋值x不确定态
	endcase
    end
    vio_0 MUX4_MWQ (
  .clk(sys_clk),                // input wire clk
  .probe_in0(out),    // input wire [3 : 0] probe_in0
  .probe_out0(a),  // output wire [1 : 0] probe_out0
  .probe_out1(b),  // output wire [1 : 0] probe_out1
  .probe_out2(c),  // output wire [1 : 0] probe_out2
  .probe_out3(d),  // output wire [1 : 0] probe_out3
  .probe_out4(sel)  // output wire [1 : 0] probe_out4
);
endmodule

添加约束文件，进行管脚分配

create_clock -period 20.00 -name clk [get_ports sys_clk]

set_property -dict {PACKAGE_PIN R4 IOSTANDARD LVCMOS33} [get_ports sys_clk]

---

总结

后面测试部分等拿到板子再仿真测试
