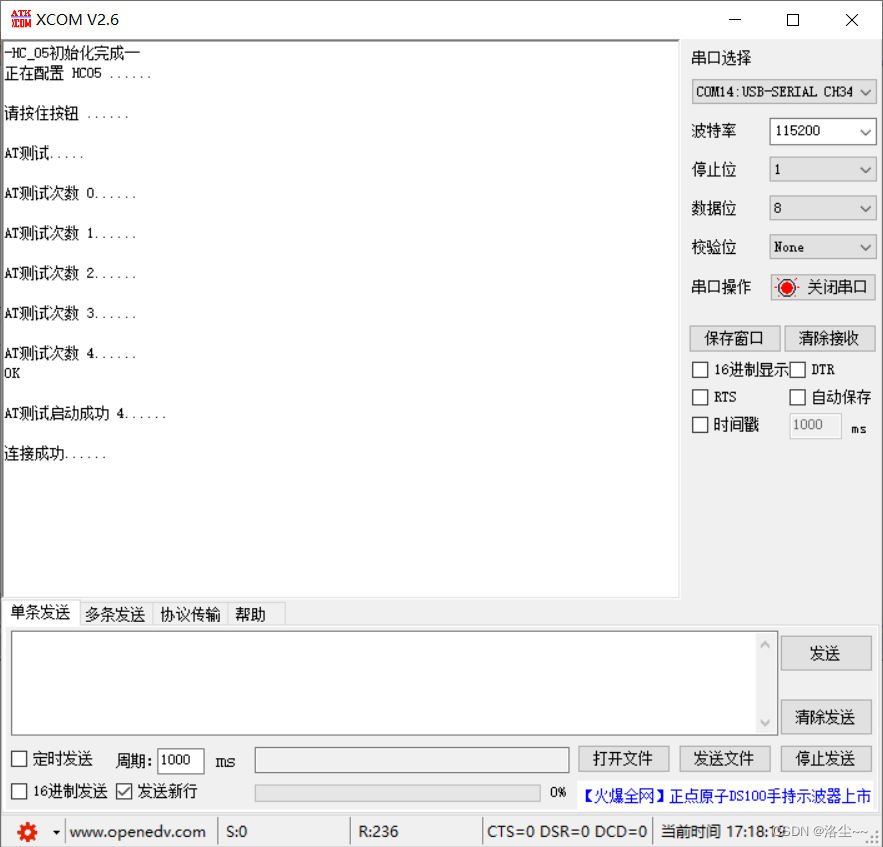

  • • 1. 测试stm32向hc-05发送AT命令

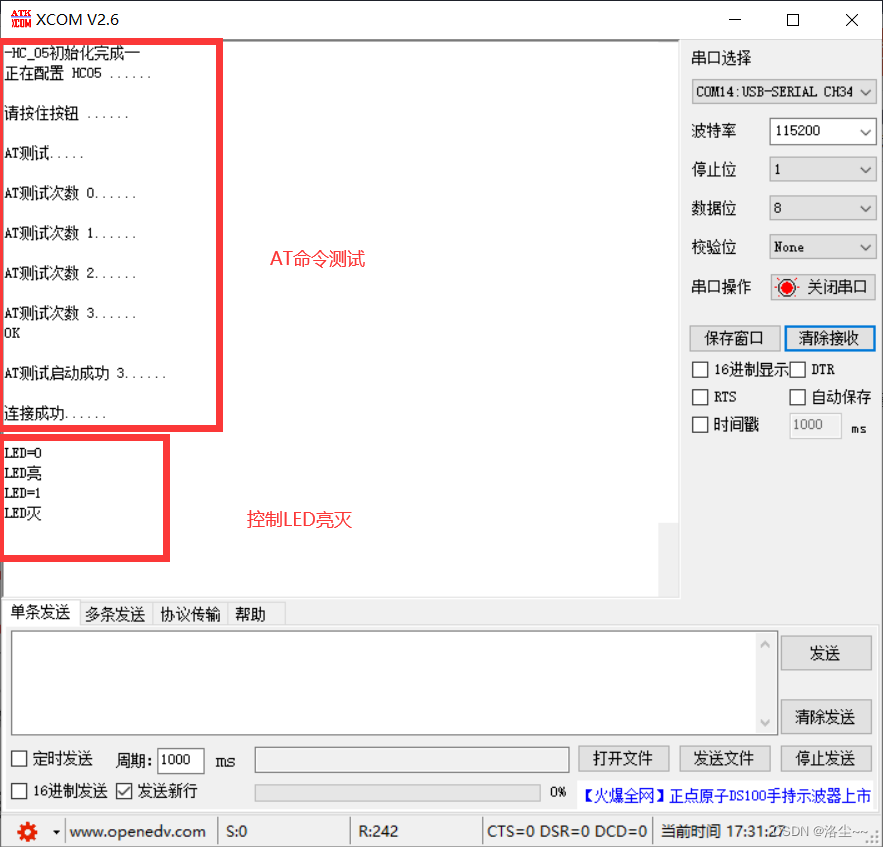

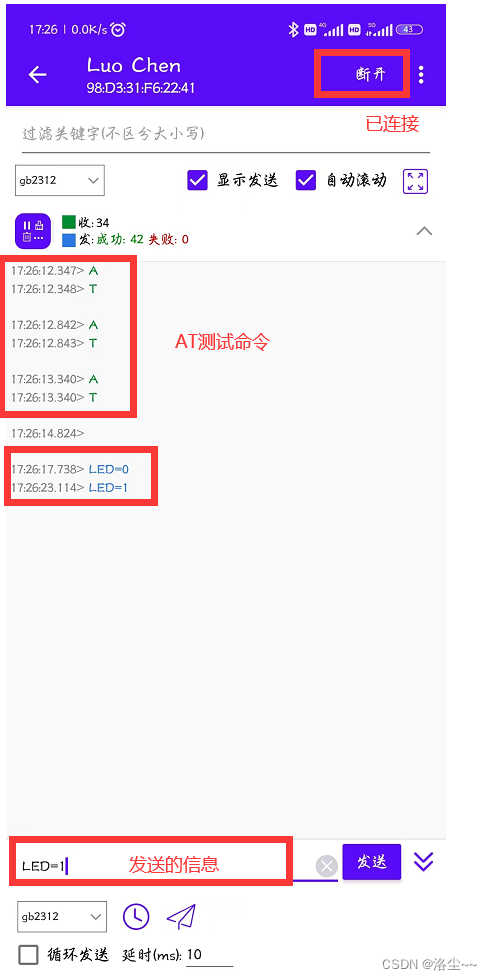

    • 2. 通过hc-05控制mcu
• 工程链接

一、固件库模板

见博客：stm32f103c8t6新建固件库模板（可自取）

二、准备资料

1. 固件库模板

2. MDK5开发环境

3. stm32参考手册

4. UART串口协议

5. stm32中断概念

6. HC-05命令集

7. 利用固件库模板点灯工程（下面第三行，手动狗头）

8. CH340 USB→TTL模块

9. 蓝牙HC-05模块

10. 手机软件

实验程序已经发布到百度网盘，本文末有链接可以自取

stm32参考手册

串口协议查看这篇博客USART串口协议

stm32中断概念STM32中断应用概括

HC-05命令文件：HC-05命令

串口调试工具
https://pan.baidu.com/s/1V-jRJzb0INDXDLo9I4CJ6A 提取码：0000

手机软件管家下载下面两个工具

三、简介

1. 引脚

标号	PIN	引脚说明
1	STATE	状态引出引脚（未连接时输出低电平，连接时输出高电平）
2	RXD	接收端
3	TXD	发送端
4	GND	模块供电负极
5	VCC	模块供电正极
6	EN	使能端,需要进入命令模式时接3.3V

本模块使用USART协议，具体请看下面两个博客，这里就不继续讲解了
USART串口协议
四、stm32-USART串口通讯（重定向、接发通信、控制LED亮灭)

2. AT: 设置工作模式

工作模式: 自动连接(automatic connection) ，又称为透传模式；命令回应(order-response) ，又称为AT模式(AT mode)
进入 AT 命令有二种方法:

1. 按住按键或EN脚拉高，此时灯是慢闪， SPP-05进入AT命令模式，默认波特率是38400；
   此模式我们叫原始模式。原始模式下一直处于AT命令模式状态。
2. HC-05上电开机，红灯快闪，按住按键或EN拉高， HC-05进入AT命令模式，默认波特率是9600；此模式我们叫正常模式。正常模式下只有按住按键或拉高EN才处于AT命令模式状态。
   注意:如果波特率没有设备正确， AT命令是执行无效的。

3. 基本配置（所有AT指令都必须换行）

正常模式是9600、AT模式波特率固定38400，8位数据位、1位停止位、无奇偶校验的通信格式。
（1）发送AT\r\n,回复OK；
（2）发送AT+UART?\r\n,回复+UART 9600,0,0
（3）发送AT+UART=115200,0,0\r\n,回复OK。即为波特率配置成功。

• AT+NAME= “XXX” 修改蓝牙模块名称为XXX
• AT+ROLE=0 蓝牙模式为从模式
• AT+CMODE=1 蓝牙连接模式为任意地址连接模式，也就是说该模块可以被任意蓝牙设备连接
• AT+PSWD=1234 蓝牙配对密码为1234
• AT+UART=9600,0,0 蓝牙通信串口波特率为9600，停止位1位，无校验位
  配置完，需带电重启一次。

4. AT命令的详细说明

1. AT+ROLE设置主从模式: AT+ROLE?是查询主从状态;AT+ROLE=1是设成主， AT+ROLE=0是设成从， AT+ROLE=2设成回环角色(Slave-Loop(回环角色)——被动连接，接收远程蓝牙主设备数据并将数据原样返回给远程蓝牙)。
2. AT+RESET: HC-05复位
3. AT+VERSION? ：获取HC-05的软件版本号，只能获取，不能修改。
4. AT+ORGL:恢复出厂默认设置，当把模块设置乱了，使用此命令进行恢复默认值。
5. AT+ADDR? ：获取HC-05的蓝牙地址码，只能获取，不能修改。
6. AT+NAME？ :获取HC-05的名字,AT+NAME=BSP-06，修改模块的名字为BSP-06，具体名字自行修改。
7. AT+CLASS? ：设置查询设备的类型，尽量不要去修改此参数。默认是1F00。
8. AT+IAC? ：查询设置查询访问码，默认是9E8B33，尽量不要去修改此参数。
9. AT+PSWD？ :查询设置配对密码,AT+PSWD=”0000”,密码要有双引号,密码是四位数字.
10. AT+UART： AT+UART？是查询当前模块的波特率， AT+UART=波特率是设置.
11. AT+CMODE： AT+CMODE？是查询当前连接模式。 AT+CMODE=0， 1， 2(0——指定蓝牙地址连接模式（指定蓝牙地址由绑定指令设置） 1——任意蓝牙地址连接模式（不受绑定指令设置地址的约束）2——回环角色（Slave-Loop） 默认连接模式：0) 。
12. AT+BIND:AT+BIND?查询当前绑定地址,AT+BIND=NAP， UAP， LAP (用逗号隔开)。
13. AT+RMADD:从蓝牙配对列表中删除所有认证设备.
14. AT+STATE？ :获取蓝牙模块工作状态.
15. AT+LINK=NAP,UAP,LAP：与远程设备建立连接。
16. AT+DISC:断开连接.
17. AT+RNAME？ NAP， UAP， LAP:获取远程蓝牙设备名称.
18. AT+ADCN? ：获取蓝牙配对列表中认证设备数。
19. AT+MRAD？获取最近使用过的蓝牙认证设备地址。
20. AT+INQM:设置查询模式,AT+INQM=1， 9， 48(1-带RSSI信号强度指示,9-超过9个蓝牙设备响应则终止查询,48-设定超时为48*1.28=61.44秒)

四、实验

1.硬件设计

1. 手机与HC-05通信
   GND接GND
   VCC接3.3
   RXD—CH340的TXD
   TXD—CH340的RXD
2. 用HC-05控制mcu
   CH340的TXD-----USART1的RX引脚相连（c8t6 的PA10）
   CH340的RXD-----USART1的TX引脚相连（c8t6 的PA9）
   HC-05的TXD-----USART2的RX引脚相连（c8t6 的PA3）
   HC-05的RXD-----USART2的TX引脚相连（c8t6 的PA2）

2.软件设计

1. 使能 RX 和 TX 引脚 GPIO 时钟和 USART 时钟；

2. 初始化 GPIO，并将 GPIO 复用到 USART 上；

3. 配置 USART 参数；

4. 配置中断控制器并使能 USART 接收中断；

5. 使能 USART；

6. 在 USART 接收中断服务函数实现数据接收和发送。

2.1 复制工程 (复制stm32-USART串口通讯工程)

四、stm32-USART串口通讯（重定向、接发通信、控制LED亮灭)

2.2 新建hc_05文件（打开工程）

2.3 编写代码

1. 配置HC-05

1. 进入AT模式，前面已经讲过了，
2. AT+ORGL（先将AT恢复出厂设置，避免之前影响）
3.

这里已经勾选发送新行，直接AT就行，否则为AT\r\n
4. 发送AT,回复OK；
5. 发送AT+UART?,回复+UART 9600,0,0
6. 发送AT+UART=115200,0,0,回复OK。即为波特率配置成功。
7. AT+NAME= "XXX"修改蓝牙模块名称为XXX
8. AT+ROLE=0 蓝牙模式为从模式
9. AT+CMODE=1蓝牙连接模式为任意地址连接模式，也就是说该模块可以被任意蓝牙设备连接
10. AT+PSWD= "1234"蓝牙配对密码为1234
11. AT+UART=9600,0,0 蓝牙通信串口波特率为9600，停止位1位，无校验位.

配置结束，需带电重启一次。

2. 手机和串口接发通信

1. 手机寻找蓝牙，并填写配对码
2. 蓝牙调试宝连接对应蓝牙
3. 发送数据，串口接收，串口发送，手机接收

3. 使用HC-05控制mcu

stm32f103c8t6自带一个led灯，使用PC13引脚就行了，

切记尽量避免使用PB3、PB4，具体看stm32f103c8t6使用PB3和PB4做普通GPIO使用时发现异常

led.c

#include "led.h"	//绑定led.h

void LED_GPIO_Config(void) {
    GPIO_InitTypeDef GPIO_InitStruct; //初始化参数结构体指针，结构体类型为 GPIO_InitTypeDef。
    //开启RCC时钟
    RCC_APB2PeriphClockCmd(LED_G_GPIO_CLK, ENABLE);

    //配置初始化，推挽输出方式和LED_G_GPIO_PIN管脚、赫兹
    GPIO_InitStruct.GPIO_Pin = LED_G_GPIO_PIN;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    //GPIO口初始化
    GPIO_Init(LED_G_GPIO_PORT, &GPIO_InitStruct);
}

led.h

#ifndef __LED_H_
#define __LED_H_

#include "stm32f10x.h"
#include "sys.h"

#define LED_G_GPIO_PIN         GPIO_Pin_13
#define LED_G_GPIO_PORT        GPIOC
#define LED_G_GPIO_CLK         RCC_APB2Periph_GPIOC
//使用位带操作来实现操作某个IO口的 1个位，由sys.h实现
#define LED 				   PCout(13)

void LED_GPIO_Config(void); //函数定义

#endif

usart.c

在USART1_IRQHandler方法下面添加 usart2的初始化和中断

struct  STRUCT_USARTx_Fram strHC05_Fram_Record = { 0 };


void uart2_init(u32 bound) {
    //GPIO端口设置
    GPIO_InitTypeDef GPIO_InitStructure;
    USART_InitTypeDef USART_InitStructure;
    NVIC_InitTypeDef NVIC_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//使能USART1，GPIOA时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);
    //USART2_TX   GPIOA.2
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2; //PA2
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	//复用推挽输出
    GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA2

    //USART2_RX	  GPIOA.3初始化
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;//PA3
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
    GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.3

    //Usart2 NVIC 配置
	  NVIC_PriorityGroupConfig(macNVIC_PriorityGroup_x);

    NVIC_InitStructure.NVIC_IRQChannel = USART2_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0 ;//抢占优先级3
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;		//子优先级3
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
    NVIC_Init(&NVIC_InitStructure);	//根据指定的参数初始化VIC寄存器

    //USART 初始化设置

    USART_InitStructure.USART_BaudRate = bound;//串口波特率
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
    USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
    USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//收发模式

    USART_Init(USART2, &USART_InitStructure); //初始化串口1
    USART_ITConfig(USART2, USART_IT_RXNE, ENABLE);//开启串口接受中断
		USART_ITConfig(USART2, USART_IT_IDLE, ENABLE);//使能串口总线空闲中断

    USART_Cmd(USART2, ENABLE);
}

void USART2_IRQHandler(void)                	//串口1中断服务程序
{
    u8 Res;
    if(USART_GetITStatus(USART2, USART_IT_RXNE) != RESET)  //接收中断(接收到的数据必须是0x0d 0x0a结尾)
    {
        Res =USART_ReceiveData(USART2);	//读取接收到的数据
			  //USART_SendData(USART1,Res);
        if ( strHC05_Fram_Record .InfBit .FramLength < ( RX_BUF_MAX_LEN - 1 ) )                       //预留1个字节写结束符
            strHC05_Fram_Record .Data_RX_BUF [ strHC05_Fram_Record .InfBit .FramLength ++ ]  = Res;
    }

    if ( USART_GetITStatus( USART2, USART_IT_IDLE ) == SET )                                         //数据帧接收完毕
    {
        strHC05_Fram_Record .InfBit .FramFinishFlag = 1;
        Res = USART_ReceiveData( USART2 );
    }
}

usart.h

添加strHC05_Fram_Record结构体和uart2_init(u32 bound)函数

extern struct  STRUCT_USARTx_Fram                                  //串口数据帧的处理结构体
{
    //STRUCT_USARTx_Fram 读取的数据
    char  Data_RX_BUF [ RX_BUF_MAX_LEN ];

    union {
        __IO u16 InfAll;
        struct {
            __IO u16 FramLength       :15;                               // 14:0
            __IO u16 FramFinishFlag   :1;                                // 15
        } InfBit;
    };

}strUSART_Fram_Record,strHC05_Fram_Record;

//如果想串口中断接收，请不要注释以下宏定义
void uart1_init(u32 bound);
void uart2_init(u32 bound);

hc_05.c

#include "hc_05.h"
#include "delay.h"
#include "usart.h"
#include "stdbool.h"
#include <string.h>

bool HC05_AT_Test ( void )
{
    char count = 0;

    printf("\r\nAT测试.....\r\n");
    Delay_ms ( 2000 );
    while ( count < 10 )
    {
        printf("\r\nAT测试次数 %d......\r\n", count);
        if( HC05_Set_Cmd ( "AT", "OK", NULL, 500 ) )
        {
            printf("\r\nAT测试启动成功 %d......\r\n", count);
            return 1;
        }
        ++ count;
    }
    return 0;
}


/**
  * @brief  HC05 配置测试函数
  * @param  无
  * @retval 无
  */
void HC05_ConfigTest(void)
{
    printf( "\r\n正在配置 HC05 ......\r\n" );
    printf( "\r\n请按住按钮 ......\r\n" );
    while( ! HC05_AT_Test() );
    printf ( "\r\n连接成功......\r\n" );
}

/*
 * 函数名：hc05_Cmd
 * 描述  ：对hc05模块发送AT指令
 * 输入  ：cmd，待发送的指令
 *         reply1，reply2，期待的响应，为NULL表不需响应，两者为或逻辑关系
 *         waittime，等待响应的时间
 * 返回  : 1，指令发送成功
 *         0，指令发送失败
 * 调用  ：被外部调用
 */
bool HC05_Set_Cmd( char *cmd, char *reply1, char *reply2, u32 waittime )
{
    strHC05_Fram_Record .InfBit .FramLength = 0;              		 //从新开始接收新的数据包
    hc05_Usart ( "%s\r\n", cmd );
    if ( ( reply1 == 0 ) && ( reply2 == 0 ) )                      //不需要接收数据
        return true;
    Delay_ms ( waittime );                 //延时
    //增加一个结束符。
    strHC05_Fram_Record .Data_RX_BUF [ strHC05_Fram_Record .InfBit .FramLength ]  = '\0';
    //将USART2接收到的东西全部打印出来，接收到的保存在这个数组里，
    //通过串口1发送出来，这样就能看到，我们发送的指令的响应，是否出错，
    //例如：发送AT,响应是OK, HC05_USART接收到的数据是AT OK.在交给USART1发送，在PC机的串口调试助手可以看到这些信息，
    PC_Usart ( "%s", strHC05_Fram_Record .Data_RX_BUF );

    strHC05_Fram_Record .InfBit .FramLength = 0;                             //清除接收标志
    strHC05_Fram_Record.InfBit.FramFinishFlag = 0;
    if ( ( reply1 != 0 ) && ( reply2 != 0 ) )
        return ( ( bool ) strstr ( strHC05_Fram_Record .Data_RX_BUF, reply1 ) ||
                 ( bool ) strstr ( strHC05_Fram_Record .Data_RX_BUF, reply2 ) );
    else if ( reply1 != 0 )
        return ( ( bool ) strstr ( strHC05_Fram_Record .Data_RX_BUF, reply1 ) );

    else
        return ( ( bool ) strstr ( strHC05_Fram_Record .Data_RX_BUF, reply2 ) );
}

hc_05.h

#ifndef __HC_05_H_
#define __HC_05_H_

#include "stm32f10x.h"
#include "stdbool.h"
#include "sys.h"


/*********************************************** HC05 函数宏定义 *******************************************/
#define     hc05_Usart( fmt, ... )           USART_printf ( USART2, fmt, ##__VA_ARGS__ )
#define     PC_Usart( fmt, ... )             printf ( fmt, ##__VA_ARGS__ )
//#define     macPC_Usart( fmt, ... )

bool HC05_Set_Cmd( char *cmd, char *reply1, char *reply2, u32 waittime );
bool HC05_AT_Test ( void );
void HC05_ConfigTest(void);

#endif
/******************************** END OF FILE *********************************/

main.c

#include "delay.h"
#include "sys.h"
#include "usart.h"
#include "stm32f10x.h"
#include "led.h"
#include "hc_05.h"

/*

 CH340的TXD-----USART1的RX引脚相连（c8t6 的PA10）
 CH340的RXD-----USART1的TX引脚相连（c8t6 的PA9）
 HC-05的TXD-----USART2的RX引脚相连（c8t6 的PA3）
 HC-05的RXD-----USART2的TX引脚相连（c8t6 的PA2）


*/
int main()
{
    /********************************************************************************
    *    Delay_init();				  //本实验使用的是SysTick时钟
    *    CPU_TS_TmrInit();      //已经使能宏，不需要初始化
    *    uart1_init(115200);	 	//串口初始化为115200,需要在usart.h中使能
    ********************************************************************************/

    /* 初始化 */
    uart1_init(115200);		//usart1初始化，
	uart2_init(9600);		//usart2初始化，
    LED_GPIO_Config();		//初始化led使用的GPIO口
    printf("--HC_05初始化完成--");
	HC05_ConfigTest();	//看看HC-05AT命令是否有效
    while (1)
    {
        if(strHC05_Fram_Record .InfBit .FramFinishFlag)  	//如果串口接收到数据，并结束
        {
            //增加一个结束符。
            strHC05_Fram_Record .Data_RX_BUF [ strHC05_Fram_Record .InfBit .FramLength ]  = '\0';
            //将HC05接收到的东西全部打印出来，接收到的保存在这个数组里,再通过串口1发送出来，这样就能看到，我们发送的指令的响应，是否出错，
            printf( "\r\n%s\r\n", strHC05_Fram_Record .Data_RX_BUF );
            if(strstr ( strHC05_Fram_Record .Data_RX_BUF, "LED=1" ))	//如果手机发送的数据存在LED=1，则if成立
            {
                PCout(13) = 1; //PC口13引脚输出，高电平
								printf("\r\nLED灭\r\n");
                Delay_ms(500);		//已经在delay.h中初始化

            }
					 else	if(strstr ( strHC05_Fram_Record .Data_RX_BUF, "LED=0" ))
            {
                PCout(13) = 0; //PC口13引脚输出，低电平
								printf("\r\nLED亮\r\n");
								Delay_ms(500);

            }
            strHC05_Fram_Record .InfBit .FramLength = 0;                             //清除接收标志
            strHC05_Fram_Record.InfBit.FramFinishFlag = 0;
        }
    }
}

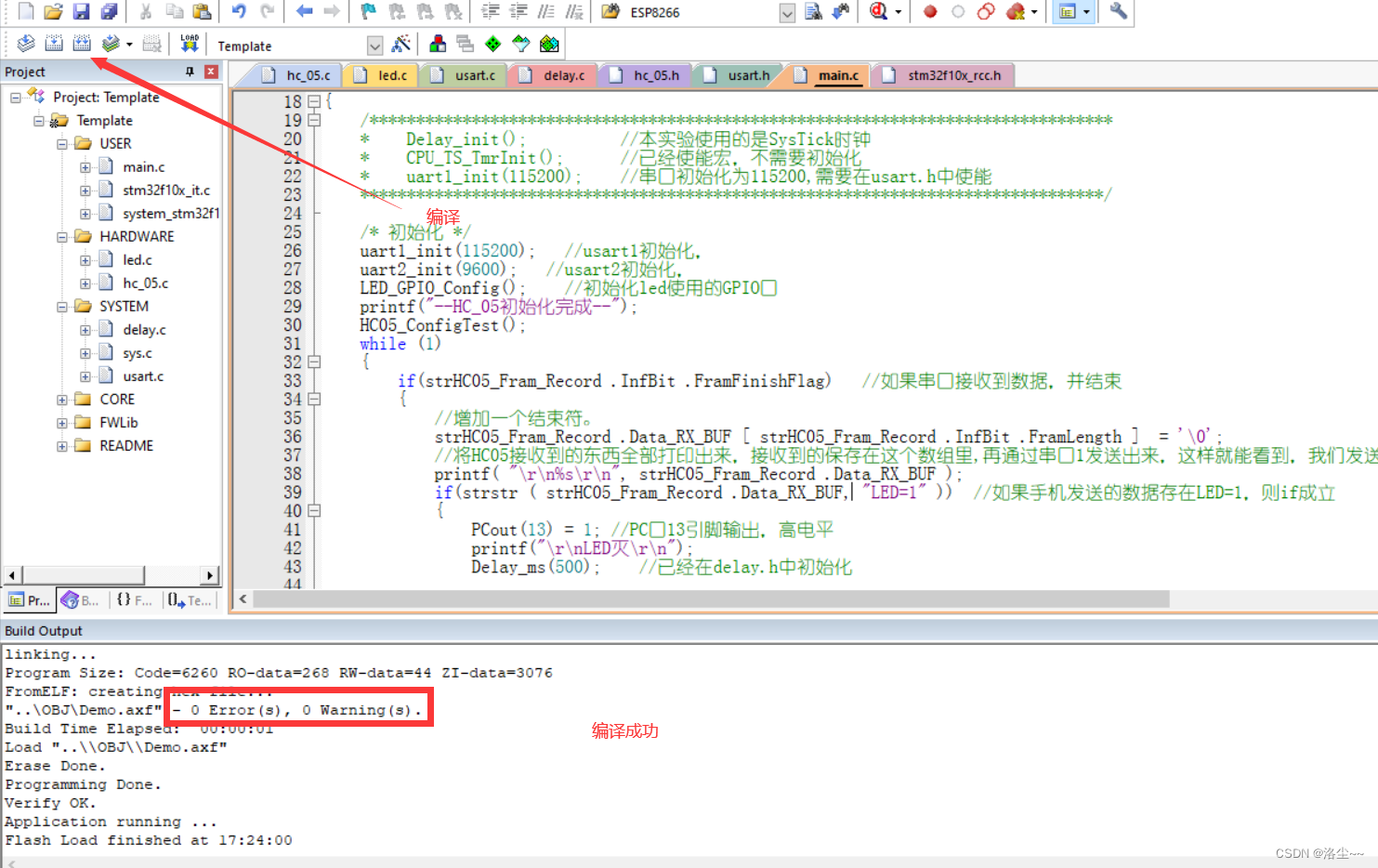

3. 编译

编译成功

4. 选择烧录工具并配置MDK

本文选择的是ST_Link烧录工具


如果没有ID号看博客：ST-Link V2烧录问题（已解决）

5. 成品

1. 测试stm32向hc-05发送AT命令

2. 通过hc-05控制mcu

这里PC13已经亮灭了就没有上传截图，大家自己可以试试

工程链接

链接：https://pan.baidu.com/s/1QkiPecASH7St9YDvSWHfpA 提取码：0000
