【FPGA】IP的封装及调用（Vivado）
Vivado中的IP核：
Vivado中有很多IP核可以直接使用，例如数学运算（乘法器、除法器、浮点运算器等）、信号处理（FFT、DFT、DDS等）。IP核类似编程中的函数库（例如C语言中的printf()函数），可以直接调用，非常方便，大大加快了开发速度。
首先先编写一个简单的程序并对该程序进行IP的封装，这里编写的是简单的按键消抖模块进行封装。
代码实例：
`timescale 1ns / 1ps
module Key(
input clk ,
input rst_n ,
input key ,
output flag
);
parameter DELAY = 5_000;
reg [31:0] cnt;
//---------------COUNT----------------------//
always@(posedge clk)
if(rst_n)
cnt <= 0;
else if(key == 0)
begin
if(cnt == DELAY - 1)
cnt <= cnt;
else
cnt <= cnt + 1;
end
else
cnt <= 0;
//---------------------flag------------------------//
assign flag = (cnt == DELAY - 2) ? 1 : 0;
endmodule
将key模块设置为头部文件
这里选择第一项

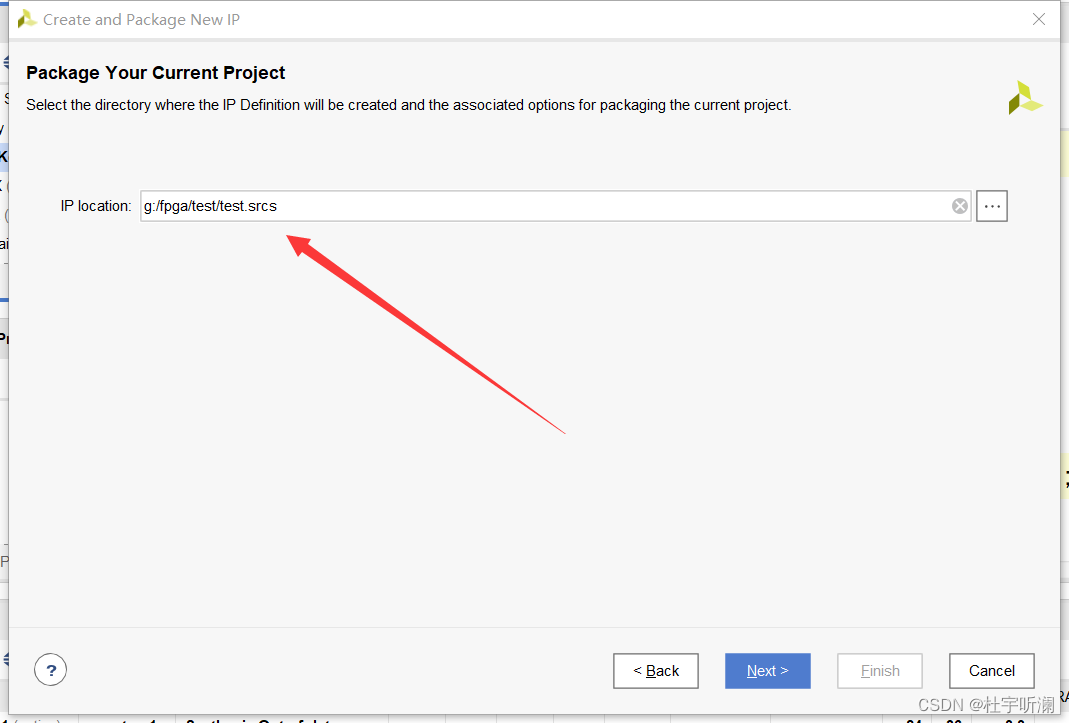

这里选择默认路径

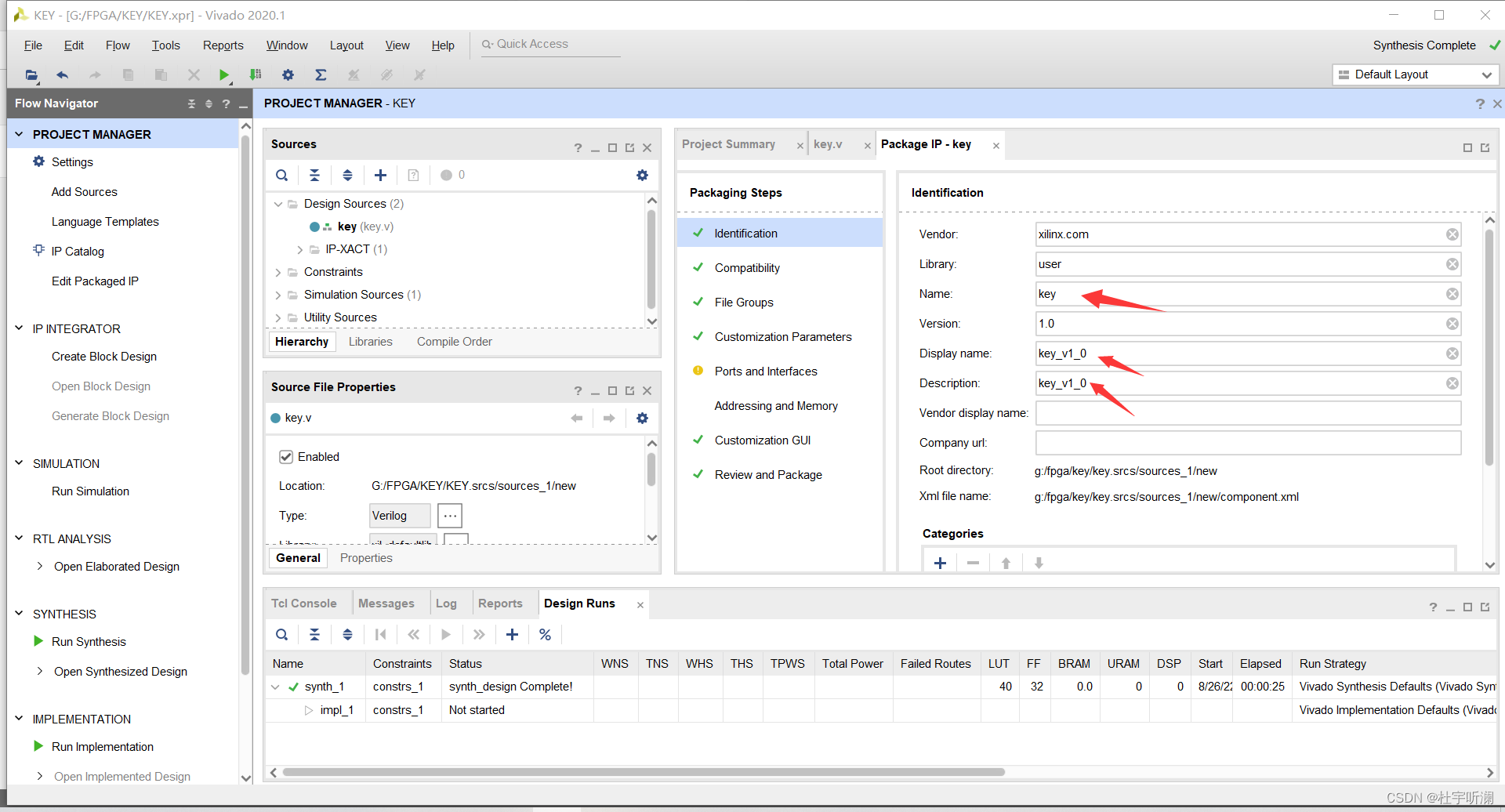

对IP进行重命名方便下一次对IP进行查询并调用

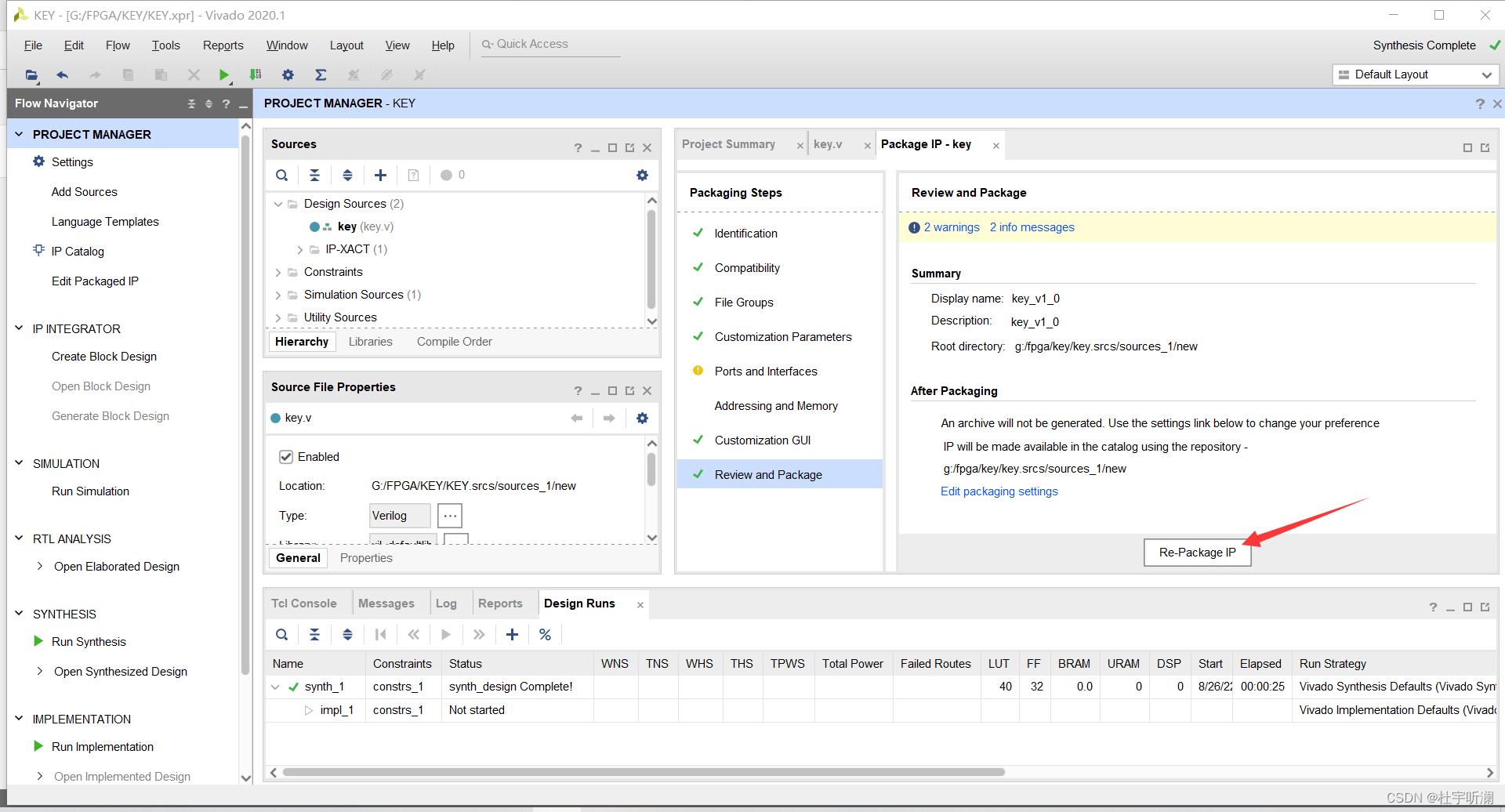

如图所示：

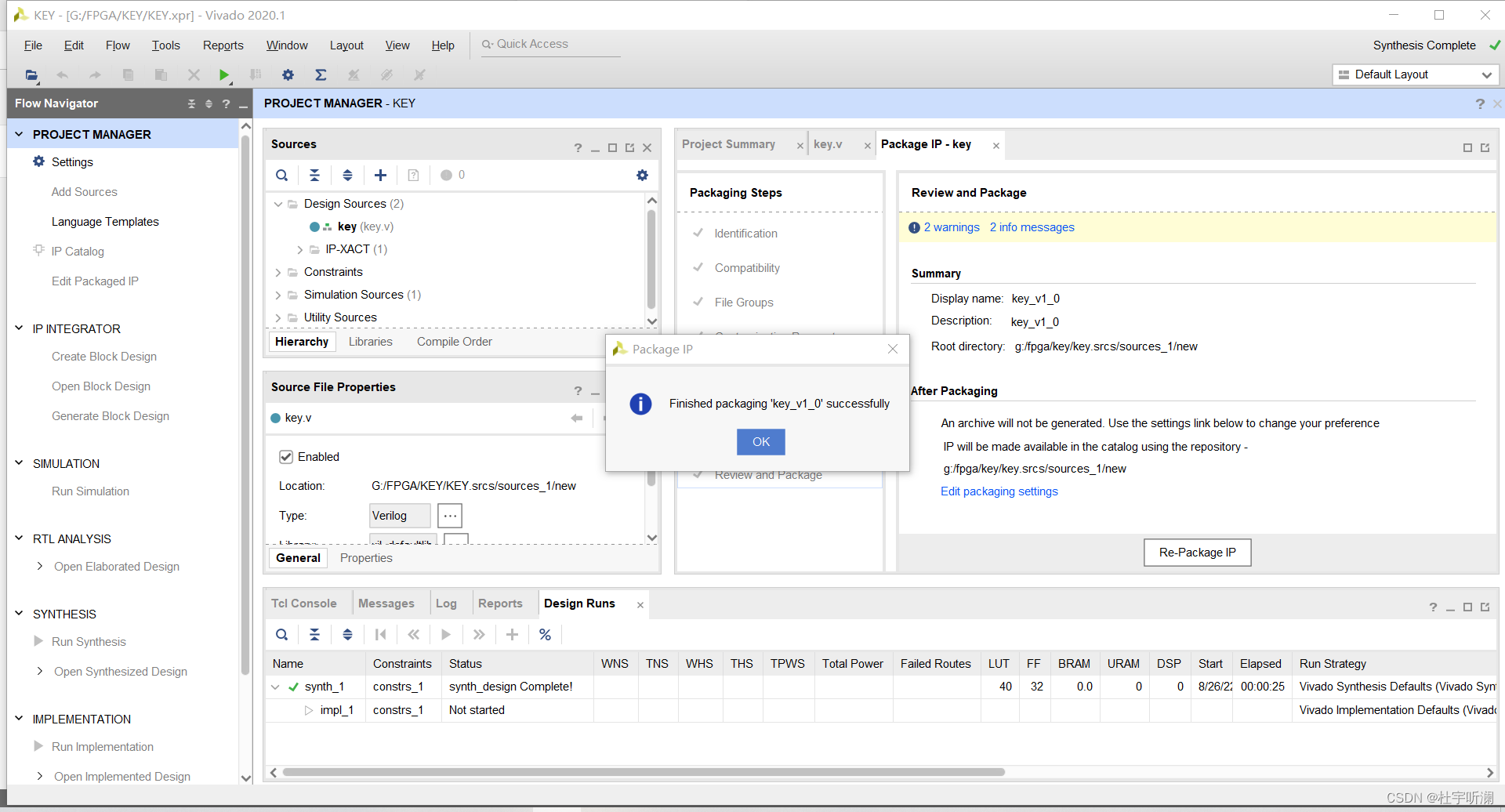

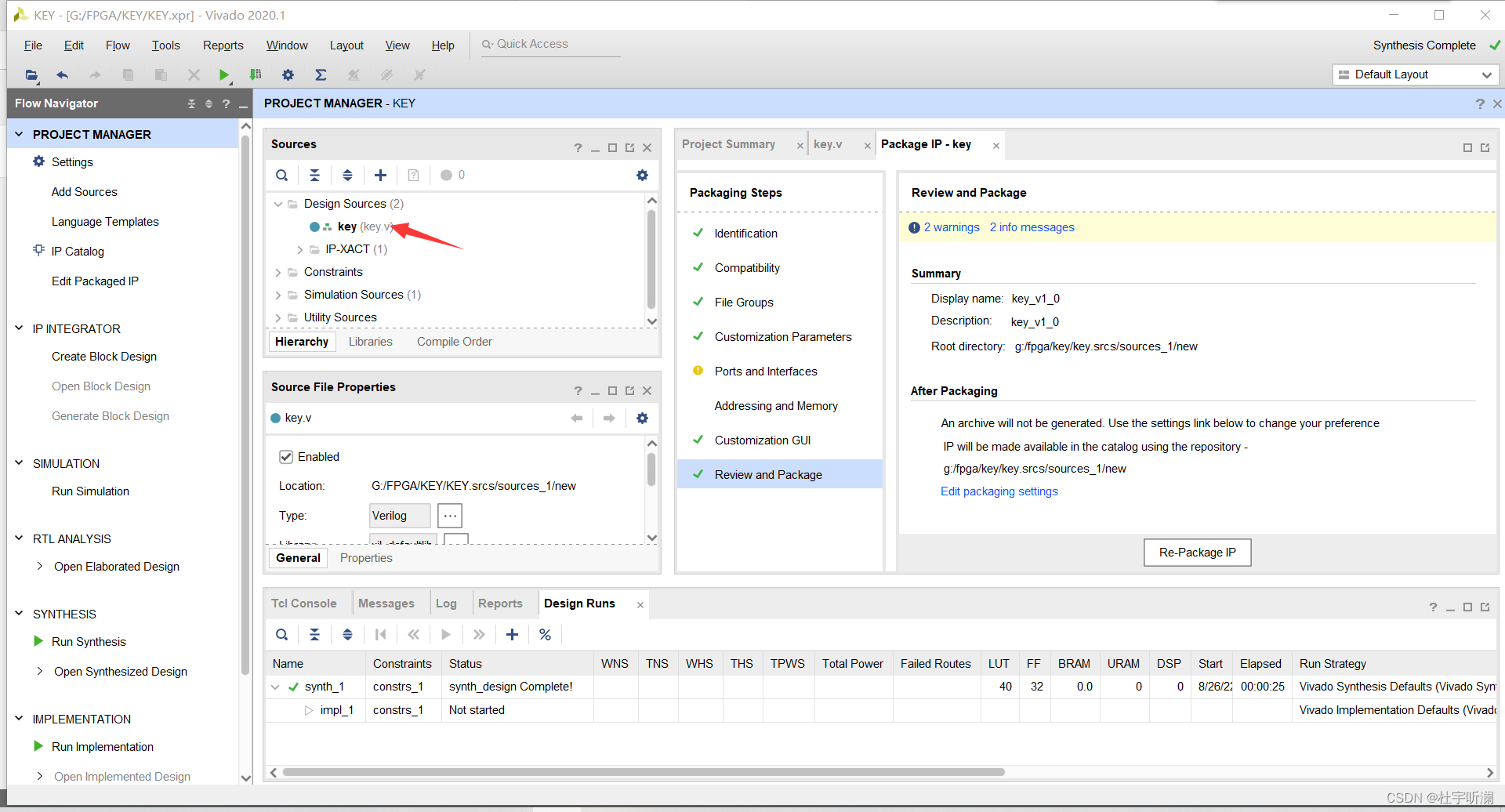

若出现下图中文本框则生成成功

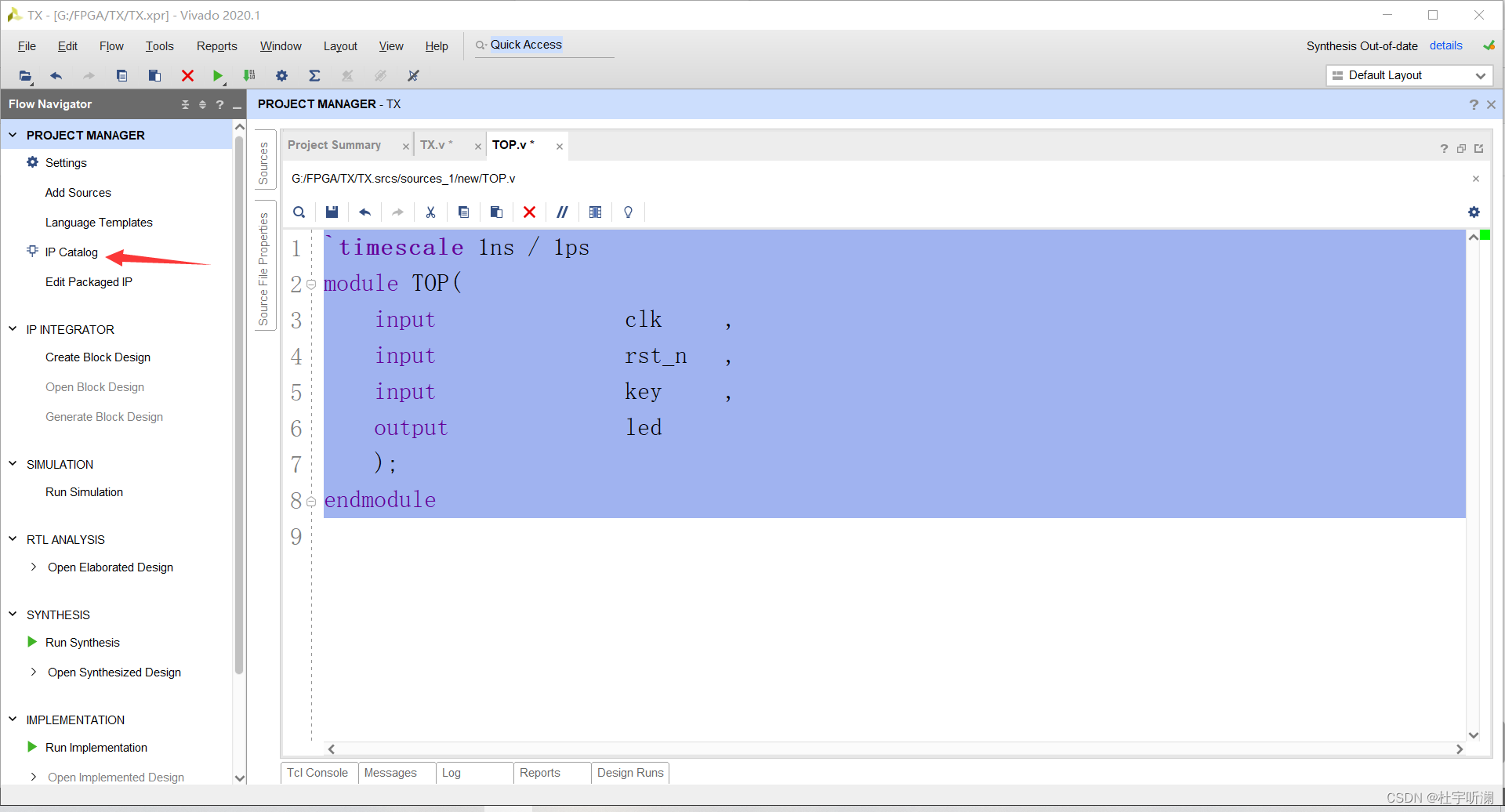

新建项目并创建TOP模块
代码如下：
`timescale 1ns / 1ps
module TOP(
input clk ,
input rst_n ,
input key ,
output led
);
endmodule
点击如图所示的加号进行IP的添加（手动寻找需要调用的IP的位置）。

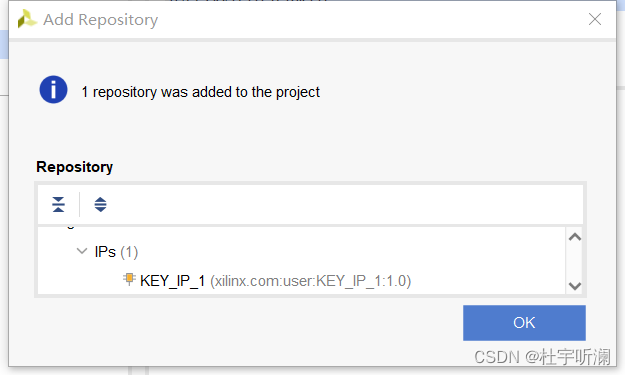

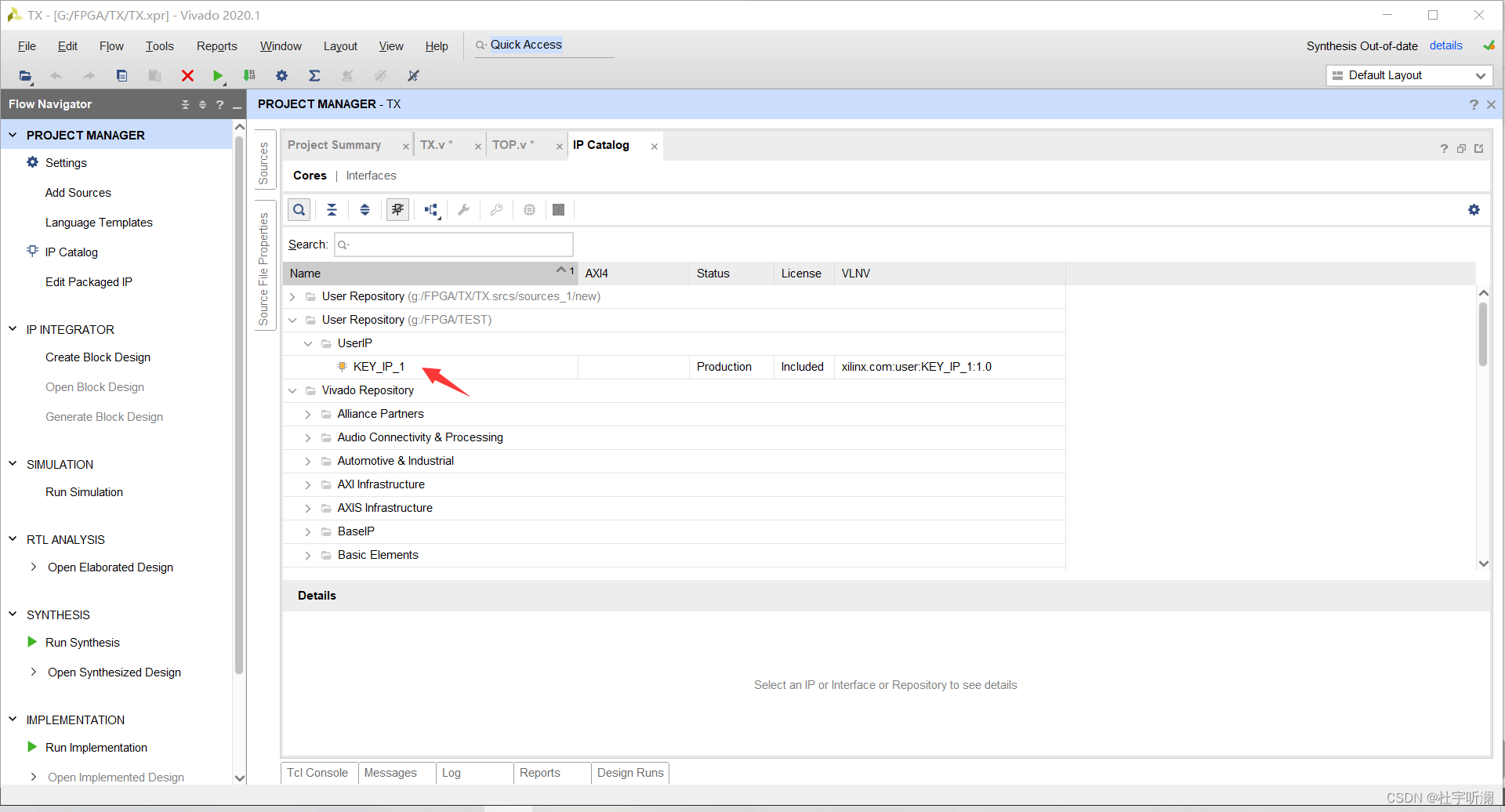

如图所示为查找到IP的结果。

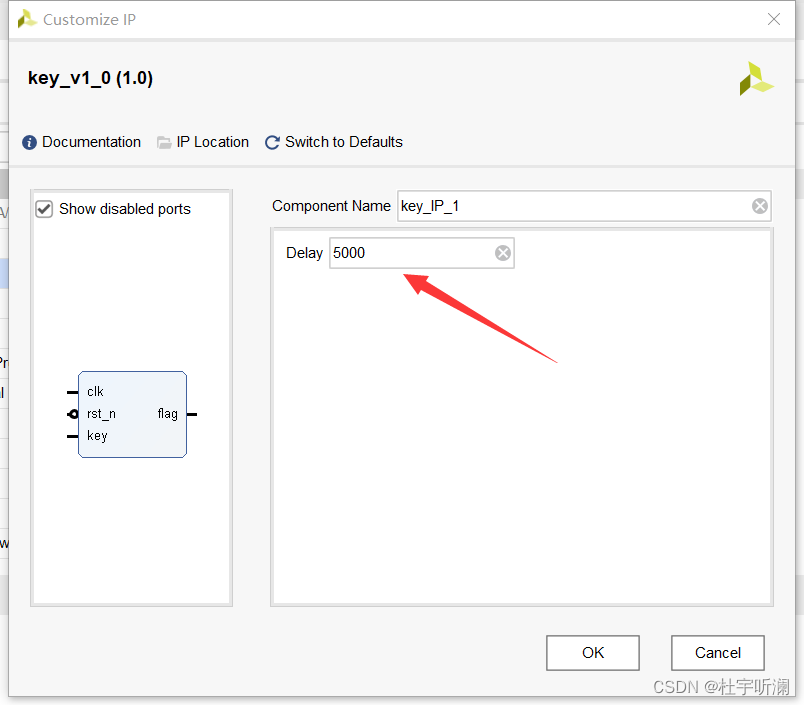

如图所示可以在箭头指向的位置进行参数修改

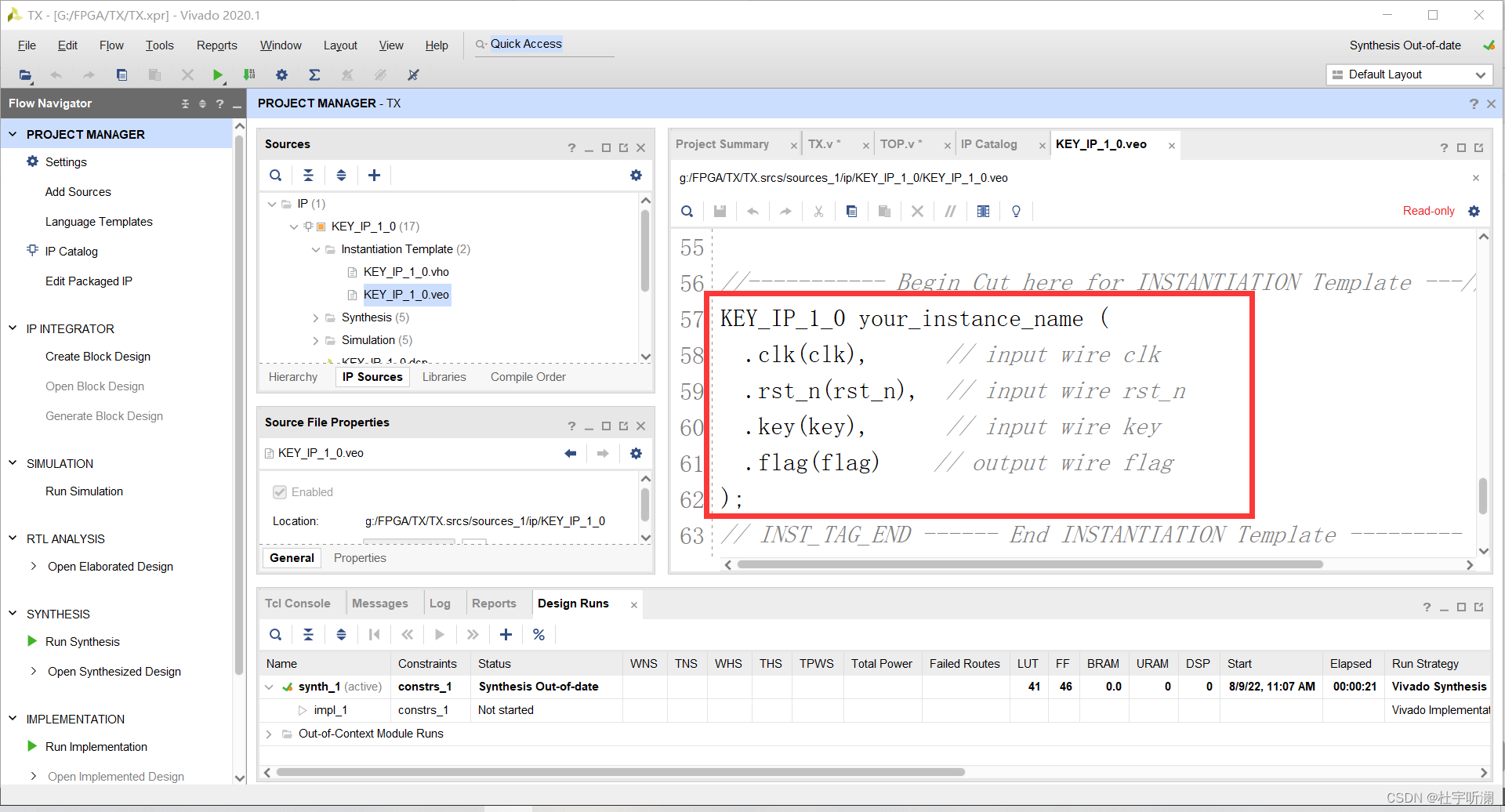

将该部分复制粘贴到TOP模块中进行例化
IP调用结果如下：
当按键按下时若上一个状态的led为点亮状态则led熄灭，若上一个状态的led为熄灭状态则led点亮。
代码示例：
`timescale 1ns / 1ps
module TOP(
input clk ,
input rst_n ,
input key ,
output led
);
wire flag ;
KEY_IP_1_0 u1(
.clk (clk ), // input wire clk
.rst_n (rst_n ), // input wire rst_n
.key (key ), // input wire key
.flag (flag ) // output wire flag
);
always@(posedge clk)
if(!rst_n)
led <= 0;
else if(flag == 1)
led <= ~led;
else
led <= led;
endmodule
代入实例：
`timescale 1ns / 1ps
module TEST();
reg clk;
reg rst_n;
reg key;
TOP u2(
.clk (clk ),
.rst_n (rst_n),
.key (key ),
.led (led )
);
initial
begin
clk = 1;
rst_n = 0;
#10 rst_n = 1;
key =1;
#200 key = 0;
end
always #10 clk = ~clk;
endmodule
仿真截图如图：
当按键按下时flag为1同时cnt不再计数，仿真结果与理论相同，IP调用成功。
