相信很多初学者都是通过购买和使用别人的开发板进行学习。如果能自己动手制作一块开发板，不仅成就感满满，还能学到非常多的知识！水平有限，如有错漏之处，敬请指正。
一般工程包括原理图和PCB制版文件。
原理图只关注元器件之间的电气连接，也就是元器件之间该如何连接电路线。所以，原理图的绘制只是将元器件的管脚连接起来即可。剩下的实际电路板制作交给PCB绘制。
PCB文件决定了实际电路板的形状如何、元器件如何摆放、元器件之间的连接线如何走线等等，而元器件之间的连线是根据原理图生成的。

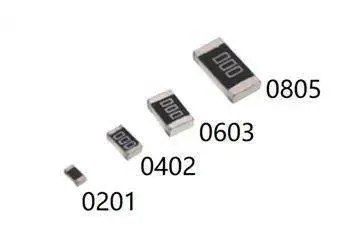

元器件封装是指元器件的形状、大小、管脚间距等等信息。注意，**相同的元器件可能有不同的封装类型！**如下图：相同阻值的电阻有不同封装，其实际大小不相同；一种芯片可以有不同形状的封装，但功能完全相同。
新建好工程以后，即可在原理图上放置元器件。如下：
一般为了方便使用，板子上都有带有一个USB接口。但USB供电电压一般为5V，而STM32所需电源为3.3V。所以要用到线性稳压器，将供电电压从5V降到3.3V。最多使用的稳压器芯片是AMS1117，但ME6211C的封装更小，所以选择ME6211C33M5G作为稳压器，典型应用电路如下：
于是就依葫芦画瓢，把USB插座和ME6211C连接上。另外STM32也有USB外设，但因为较少用到，所以为了简化电路，USB的D+、D-管脚就不进行连接了，有需要的可以进一步自行了解。电源和地之间的电容主要作用是滤除噪声和交流成分、抗窄尖脉冲，使其接近理想电源，特别是芯片的模拟电源部分。

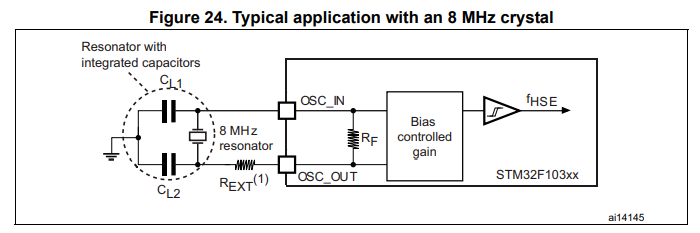

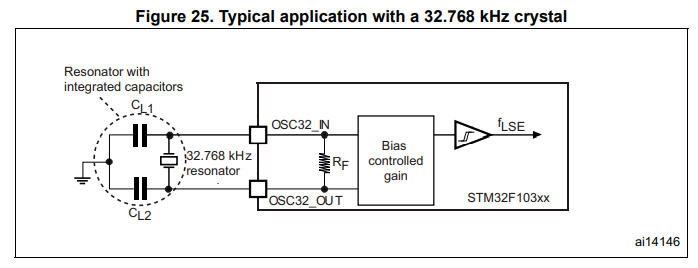

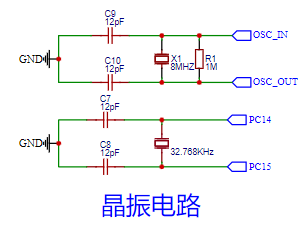

由于stm32内置的振荡器的精确度不高，使用外部晶振可以提供更精确的时钟。外部晶体振荡器分为两个：8MHz和32.768kHz。8MHz的晶体振荡器为高速时钟，为CPU提供准确的时钟频率；32.768kHz刚好是2的15次方，经过2的15次方分频后产生1秒的方波脉冲，用于计时。以下为官方手册提供的典型电路，电容CL1和CL2典型值是5-25pF和5-15pF。

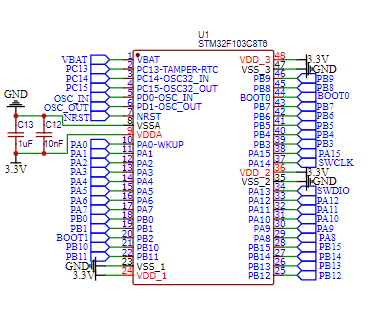

以下为实际的原理图部分
STM32F103一共有三种启动模式，如下图：

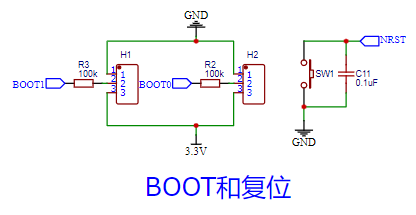

通过排针和跳线帽选择BOOT0和BOOT1的电平，决定启动方式；当然，也可直接将BOOT0通过串联一个电阻接地，默认从Flash启动，也可满足一般需要。
复位电路参照的是官方文档，电容作用是使复位引脚在上电后仍然保持一段时间的低电平，进行上电后的复位。

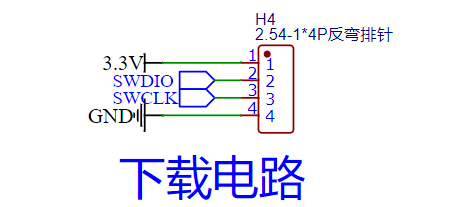

建议使用JTAG的SWD模式下载，相较于使用USB转串口的ISP下载方式方便很多（使用此方式要设置BOOT模式，上文有介绍）。
按照芯片的引脚位置合理地引出到开发板的两侧排针，如下：
放置两个LED，用于电源指示和IO口的指示。

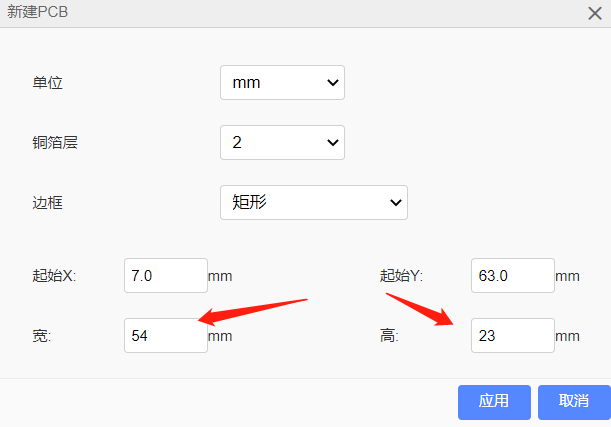

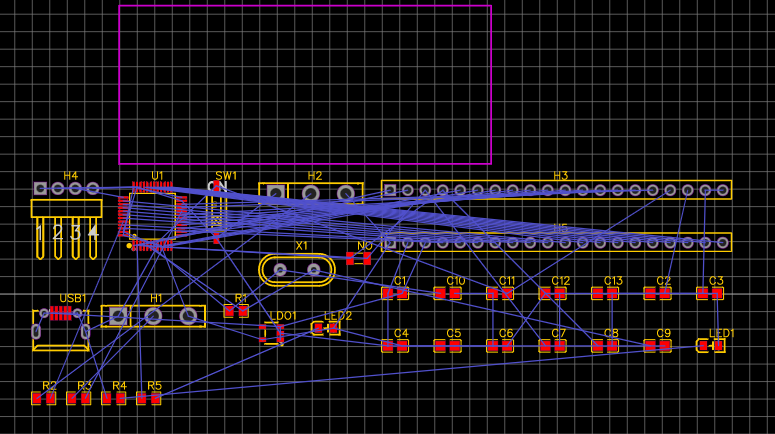

把画好的原理图转为PCB板图。

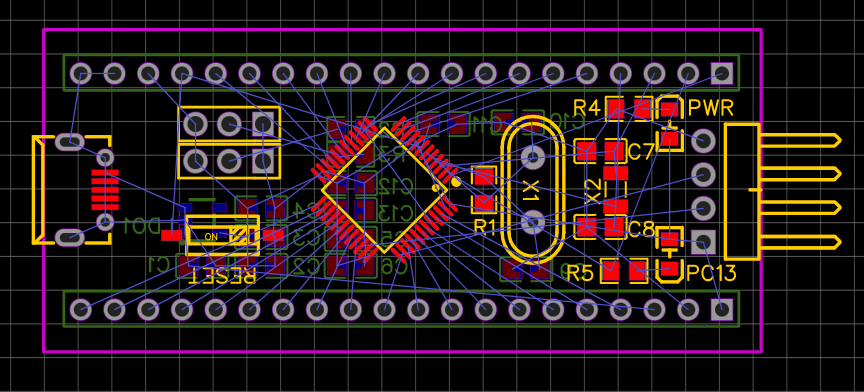

将元器件摆放到板子范围内，摆放位置尽量合理、美观。大致布局如下，稍后走线时可能需要稍微调整
一下。
这里说几个注意的点：

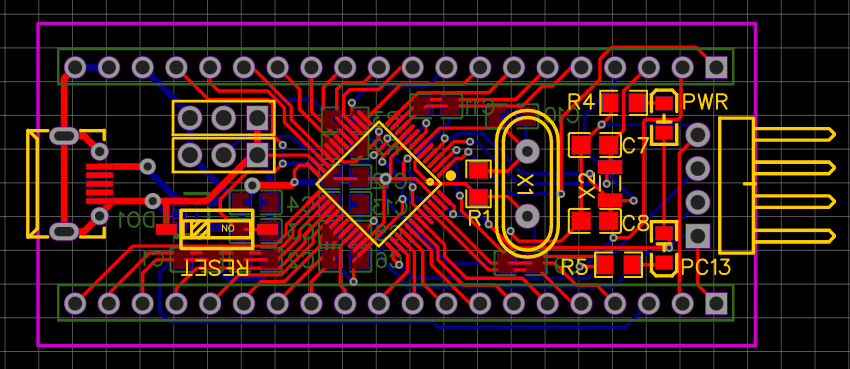

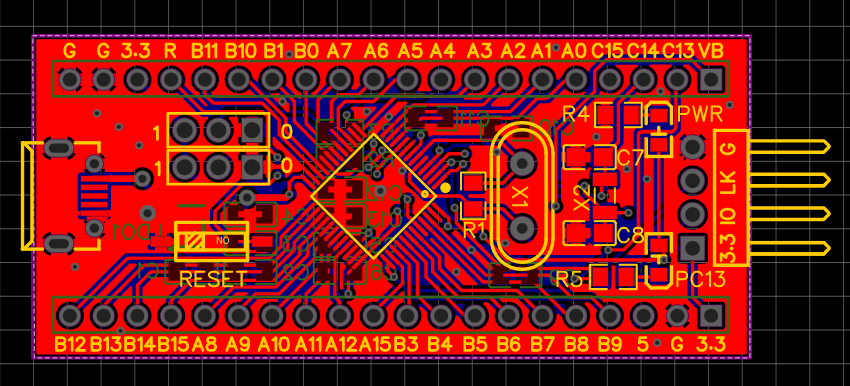

下图仅为了展示效果，走线并不是很好。

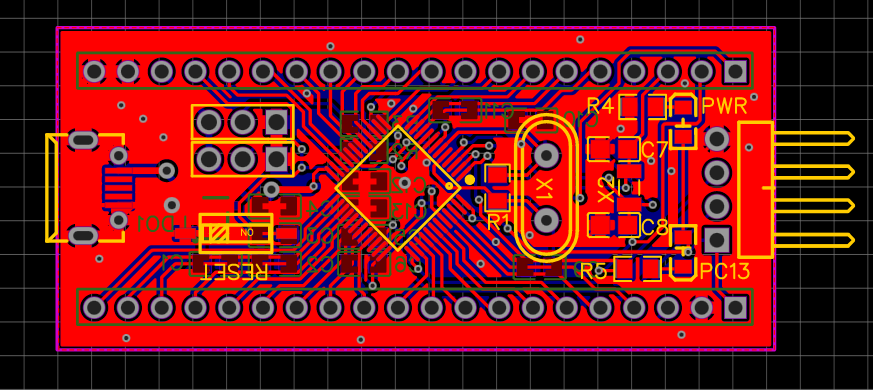

铺铜的一大作用是降低地线阻抗，普遍认为对于全由数字器件组成的电路应该大面积铺地。

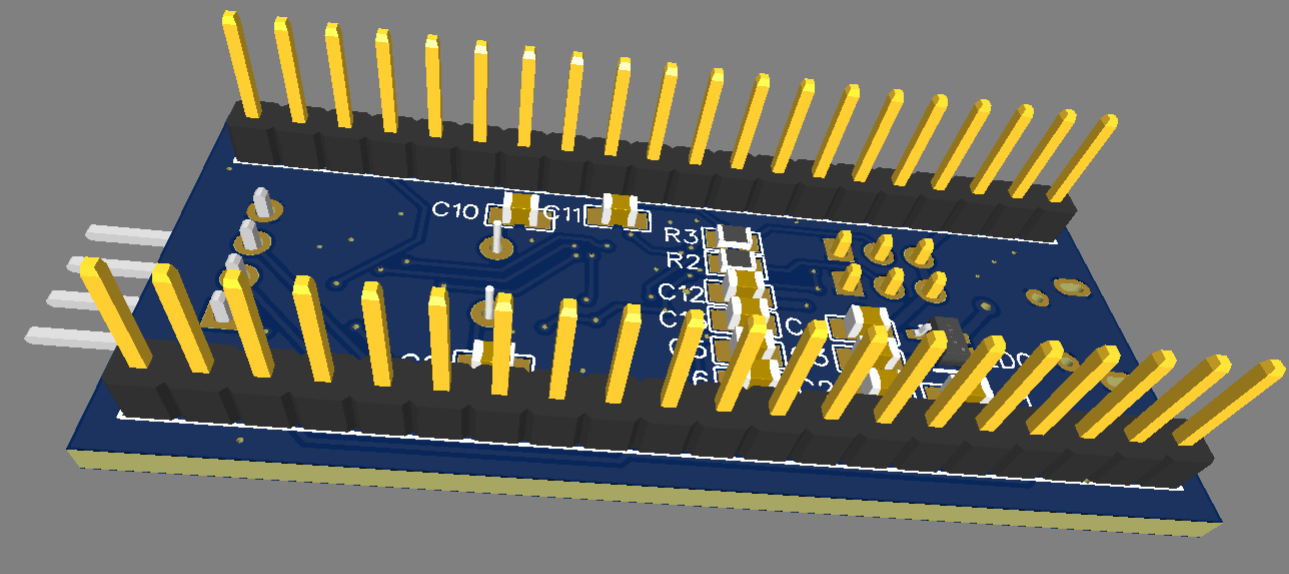

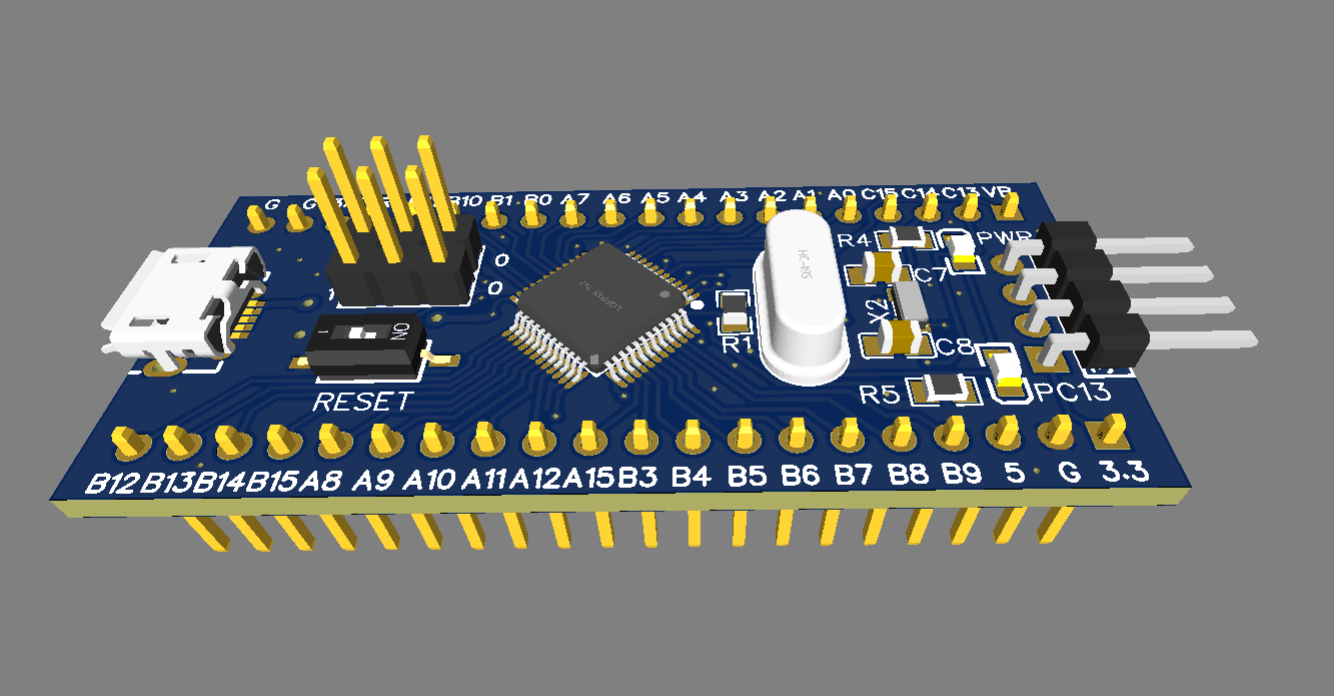

3D预览一下效果
运行一下DRC检查，如果没问题就完成了PCB的绘制，即可把文件提交给PCB厂家。
