VHDL学习笔记——半加器 多路选择器 分频器

阿卡蒂奥 2025-02-10 原文

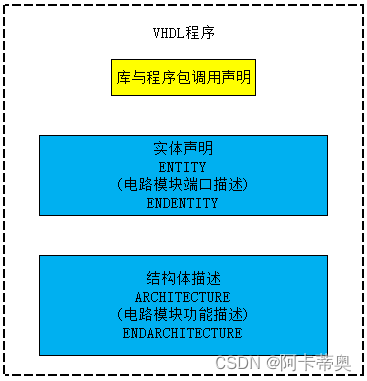

VHDL程序结构：

  1. 条件语句
    if_then_else_end if
  2. 数据类型
    BIT类型（取逻辑位’1’或’0’）、整数类型INTEGER、布尔类型BOOLEAN（取TRUE或FALSE）、标准逻辑类型STD_LOGIC等
  3. 进程语句与顺序语句
    process(敏感信号表)_endprocess
    VHDL中所有的顺序语句都必须放在进程语句中
  4. 端口语句
    port(端口模式；端口数据类型);
  5. 端口模式
    in：输入端口
    out：输出端口
    inout：双向端口
    buffer：缓冲端口
  6. 关键字
    （不区分大小写）entity、architecture、end、if、else、in、out等；
  7. 标识符
    （不区分大小写）自定义实体名、结构体名、端口名、信号名等；
  • std_logic 数据类型九种含义
取值含义
‘U’未初始化
‘X’强未知
‘0’强逻辑0
‘1’强逻辑1
‘Z’高阻态
‘W’弱未知
‘L’弱逻辑0
‘H’弱逻辑1
‘-’忽略

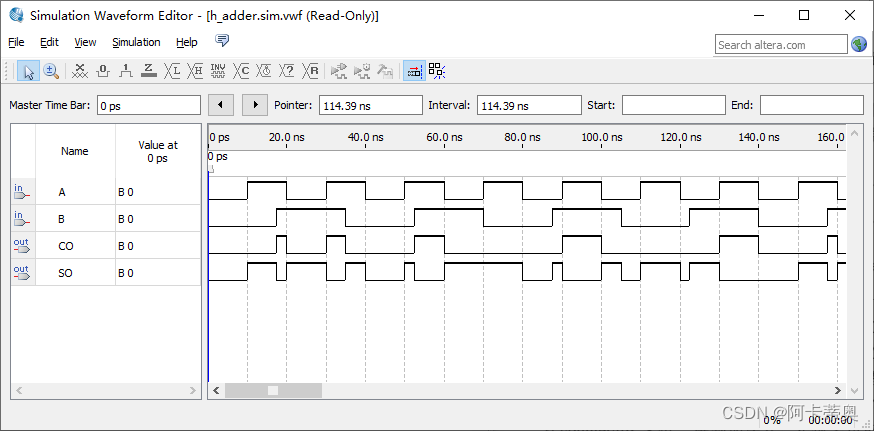

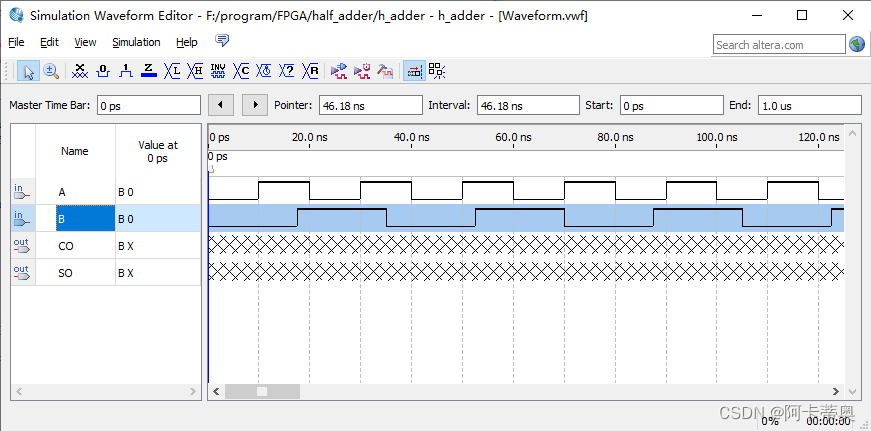

半加器

library ieee;--标注库STD、工作库WORK默认是打开的
use ieee.std_logic_1164.all;--定义了std_logic数据类型

entity h_adder is
	port(
	A:in std_logic;
	B:in std_logic;
	SO:out std_logic;
	CO:out std_logic
	);
end entity h_adder;
architecture fh1 of h_adder is
	begin
		SO <= A xor B;
		CO <= A and B;
end architecture fh1;

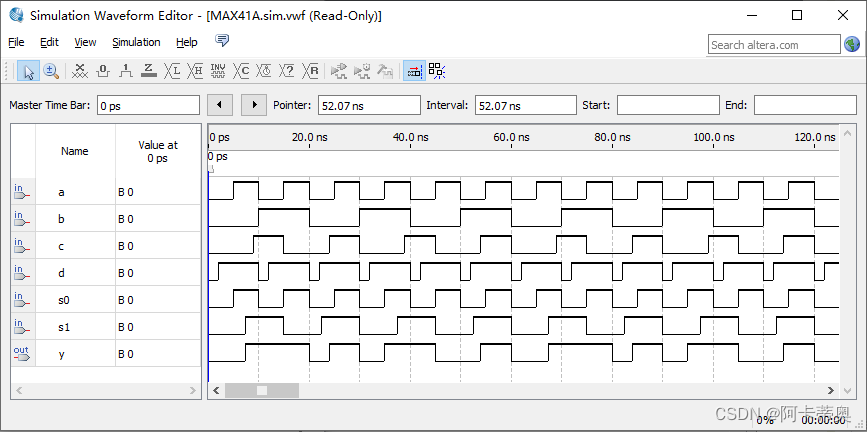

多路选择器/case语句

library ieee;
use ieee.std_logic_1164.all;

entity MAX41A is
	port(a,b,c,d,s0,s1:in std_logic; y:out std_logic);
end entity MAX41A;

architecture BHV of MAX41A is
signal s: std_logic_vector(1 downto 0);
begin
	s <= s1 & s0;
	process(s) begin --放s0,s1或直接放s
	case (s) is
		when "00" => y<=a;
		when "01" => y<=b;
		when "10" => y<=c;
		when "11" => y<=d;
		when others => null;
		end case;
	end process;
end BHV;

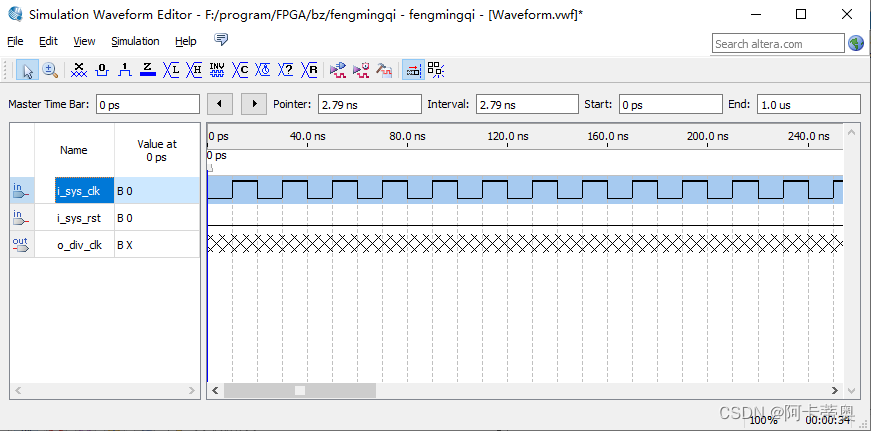

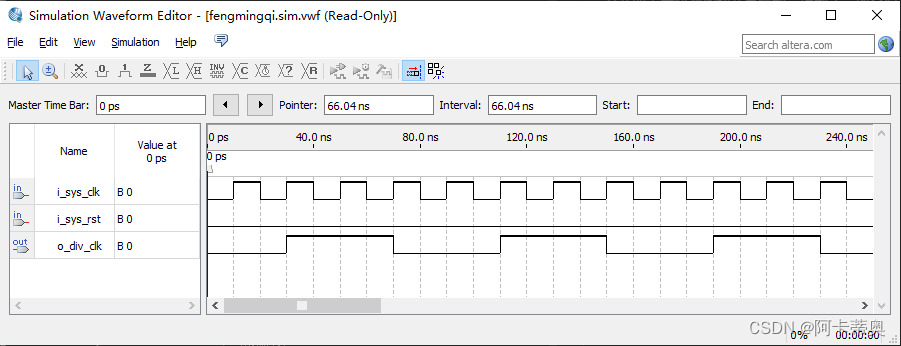

分频器

library ieee; ---表示打开IEEE库，因为IEEE库不属于VHDL的标准库，所以使用库的内容要先声明
use ieee.std_logic_1164.all;--定义std_logic/std_logic_vector
use ieee.std_logic_arith.all;-- 定义有无符号类型与对应运算
use ieee.std_logic_unsigned.all;-- 定义std_logic std_logic_vector

entity fenpingqi is  -- entity只是定义所需的全部输入/输出信号
	generic(
		sys_clk_fre_value:INTEGER:=50000000;--系统时钟50MHz
		div_clk_fre_value:INTEGER:=12500000--4分频
	);
	port(
		i_sys_clk:in STD_LOGIC;--系统时钟
		i_sys_rst:in STD_LOGIC;--系统复位
		o_div_clk:out STD_LOGIC--系统输出
	);
end entity fenpingqi;

architecture behavior of fenpingqi is
	signal r_div_count:STD_logic_vector(31 downto 0);--32位的向量 2^32Hz > 50MHz(输入频率)
	signal r_div_clk:STD_LOGIC;

	begin
	process(i_sys_clk,i_sys_rst)
		begin
		if(i_sys_rst='1')then--复位信号为高电平
				r_div_count<=x"00000000";--分频计数置全0
				r_div_clk<='0';--分频结果置0
			elsif(i_sys_clk'event AND i_sys_clk='1')then
				if(r_div_count=sys_clk_fre_value/div_clk_fre_value/2-1)then
					r_div_count<=x"00000000";
					r_div_clk<=NOT r_div_clk;
				else
					r_div_count <= r_div_count+1;--分频计数+1
				end if;
			end if;
	end process;
	o_div_clk<=r_div_clk;--输出
end architecture behavior;


Simulator：Quartus II Simulator.
