一、什么是串口通信？

51单片机——串口通信详解（STC89C51为例）_佛科院深夜学习的博客-CSDN博客

二、IAP15F2K60S2与STC89系列的区别：

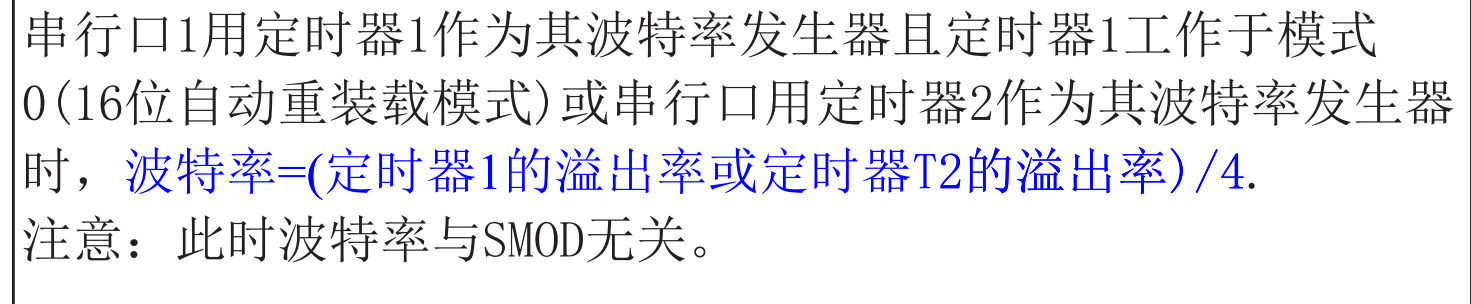

1、16位自动重装载模式下波特率的计算方式不同：

（1）波特率与SMOD无关

（2）波特率等于溢出率除4

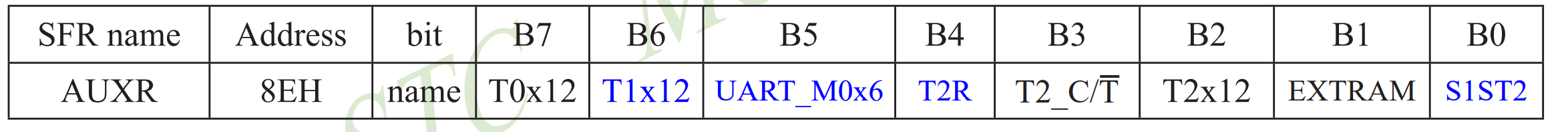

2、AUXR辅助寄存器：(上电后默认为0x01)

（1）T2R：控制定时器2是否允许使用，置“1”为允许

（2）T2_C/T：控制定时器2用作定时器还是计数器，置“0”为定时器（默认）

（3）T2X12：控制定时器2速度，置“0”为12T模式（传统模式）；置“1”为1T模式

（4）S1ST2：串口1定时器选择位，置“0”选择定时器1；置“1”选择定时器2（默认)

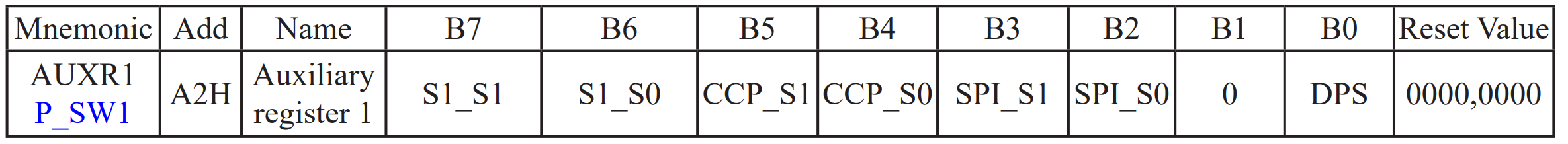

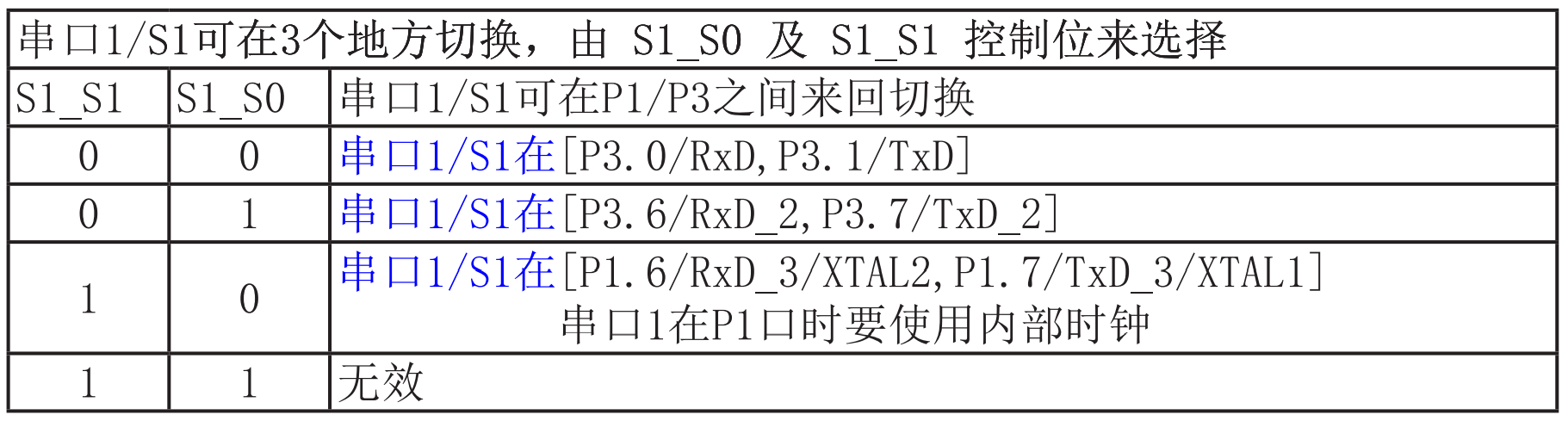

3、AUXR辅助寄存器1(这里我们未使用)

5、使用的定时器不同

（1）串口1可以使用定时器1、定时器2为波特率发生器

（2）定时器2默认为16位自动重装载模式

（3）定时器2的时间常数保存在T2H、T2L

6、波特率对应定时器初值计算：

（1）溢出率（单位时间溢出的次数）：

假设我们使用的是1T模式，溢出一次需要的时间 = (65536 - 初值)*（1/晶振频率），即

溢出率 = 1/溢出一次需要的时间 = 晶振频率/(65536 - 初值)

（2）波特率：

波特率 = 溢出率/4 =晶振频率/(65536 - 初值)/4

（3）定时器初值：

初值 = 65536 - 晶振频率/（波特率*4）（误差的绝对值要小于3%）

7、不需要外部晶振，通过STC-ISP可调节晶振频率

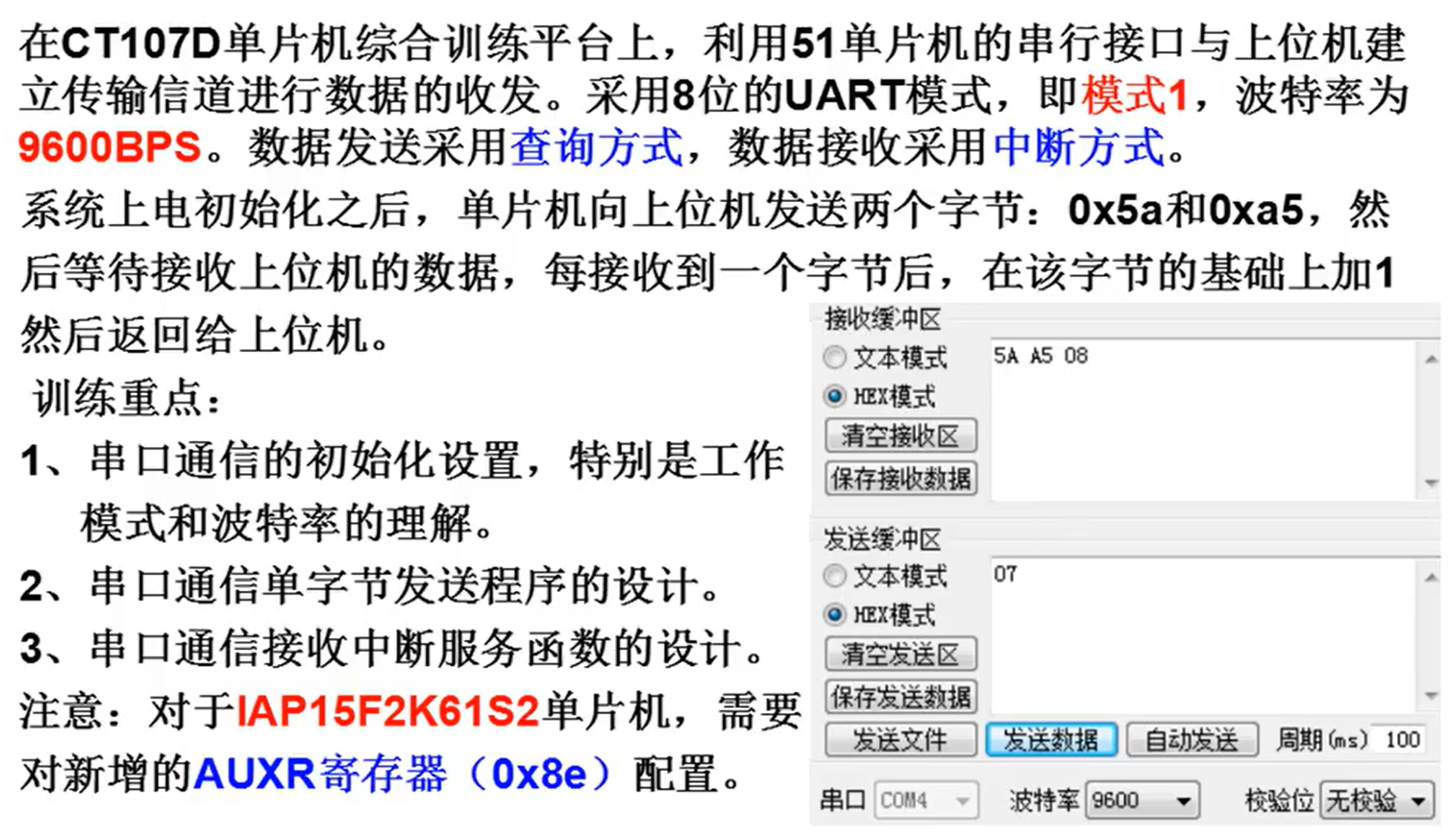

三、串口通信实验：

1、代码思路：

先配置并开启定时器2，然后配置并开启串口1，最后实现数据的收发。

2、注意：

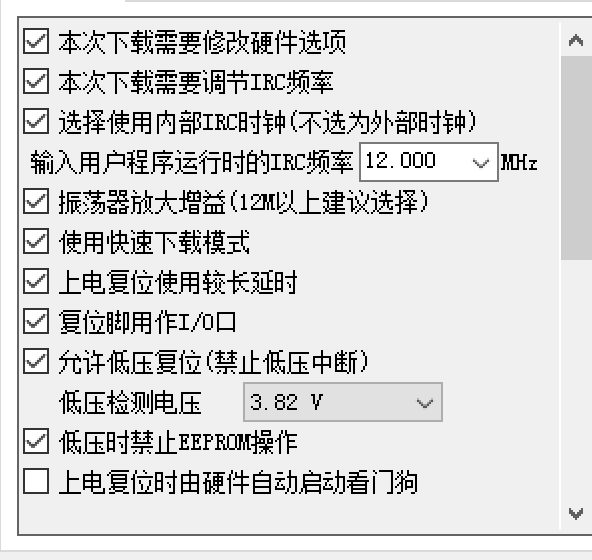

STC-ISP中的IRC频率需要设置为12MHZ

3、主函数：

// 使用程序前，将J13调整为IO模式（2-3脚短接）
#include "Public.h"

u8 R_sign;
u8 R_dat;

void Uart_1_TX(u8 dat);
void Uart_1_Init();
// 主函数
void main(void)
{
    Close_All();
    Uart_1_Init();
    Uart_1_TX(0x5a);
    Uart_1_TX(0xa5);
  while(1)
  {
        if(R_sign)
        {
            Uart_1_TX(R_dat+1);
            R_sign = 0;
        }
  }
}
/*****************串口**********************/
/*
    输入变量：无
    输出变量：无
    功能：配置并开启定时器2和串口2
*/

void Uart_1_Init()        //9600bps@12MHz
{
    //使用了SCON、AUXR、IE、T2H、T2L寄存器
    //方式1 8位数据 波特率可变
    SM0 = 0;
    SM1 = 1;
    //定时器2速度为1T模式
    AUXR |= 0x01<<2;
    //串口1选择使用定时器2
    AUXR |= 0x01<<0;
    //定时器初值
    T2L = 0xC7;
    T2H = 0xFE;
    //允许串口接受
    REN = 1;
    //开启串口中断
    ES = 1;
    //开启总中断
    EA = 1;
    //开启定时器2
    AUXR |= 0x01<<4;
}

/*
  输入变量：发送的八位数据
    输出变量：无
  功能：使用串口1发送8位数据
*/

void Uart_1_TX(u8 S_dat)
{
    SBUF = S_dat;
    while(!TI);
    TI = 0;
}

void Uart_1_IT() interrupt 4
{
    if(RI)
    {
        R_dat = SBUF;
        RI = 0;
        R_sign = 1;
    }
}

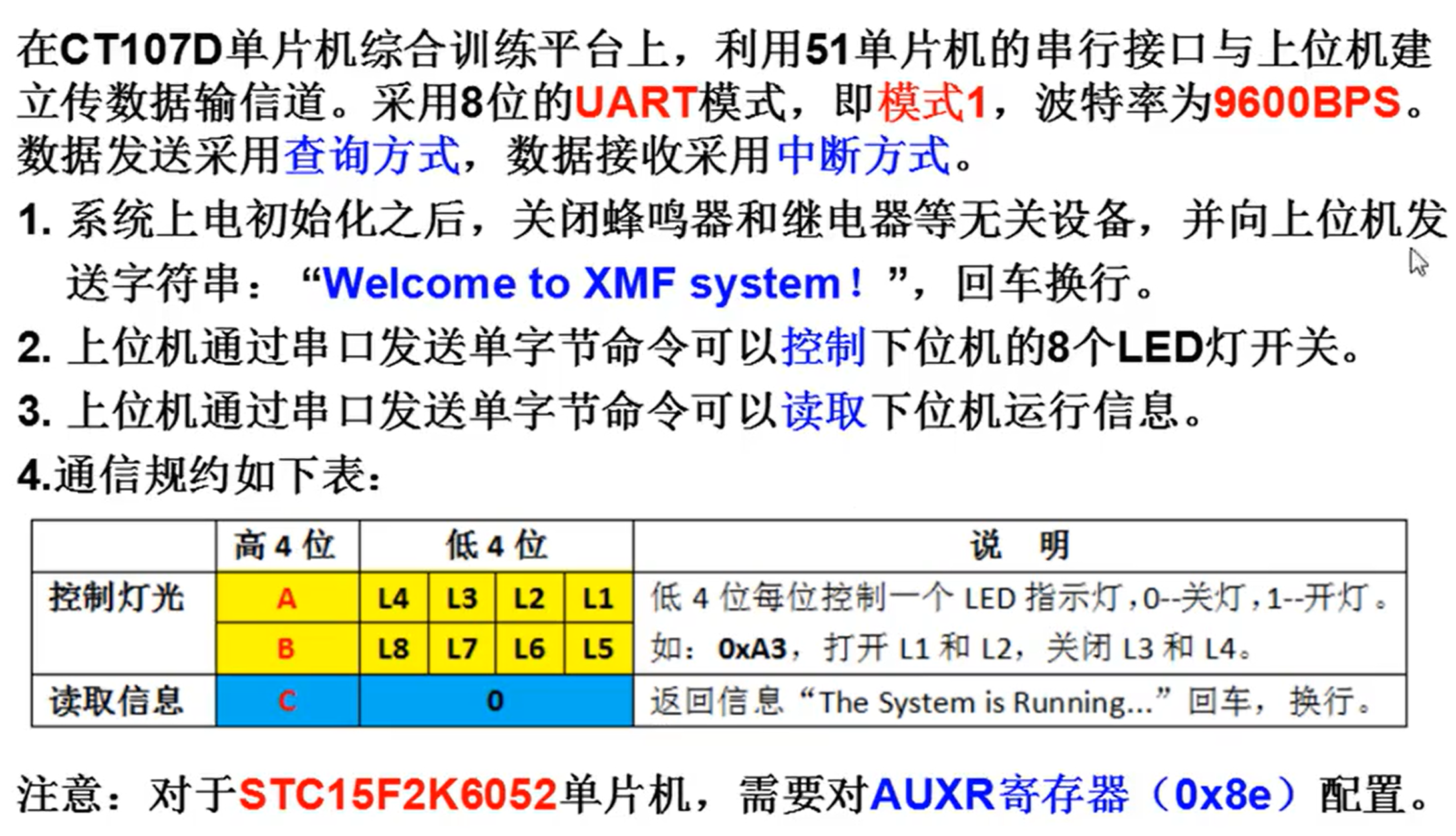

四、串口通信进阶实验：

1. • 代码思路：

首先将无关设备关闭，然后配置并打开串口，编写发送字符串代码（记得回车换行），接着编写控制函数和读取函数

2.参考代码：

// 使用程序前，将J13调整为IO模式（2-3脚短接）
#include "Public.h"
u8 R_sign;
u8 R_dat;
u8 last_led = 0xff;
void Uart_1_TX_String(u8 *S_dat);
void Uart_1_Init();
void LED_ON_Low(u8 dat);
void LED_ON_High(u8 dat);
// 主函数
void main(void)
{
    Close_All();
    Uart_1_Init();
    Uart_1_TX_String("Welcome come to XMF system!\r\n");
  while(1)
  {
        if(R_sign)
        {
            R_sign = 0;
            switch(R_dat>>4)
            {
                case 0x0A:
                    LED_ON_Low(R_dat);
                    break;
                case 0x0B:
                    LED_ON_High(R_dat);
                    break;
                case 0x0C:
                    Uart_1_TX_String("The system is running!\r\n");
                    break;
            }
        }
  }
}
/*****************串口**********************/
/*
    输入变量：无
    输出变量：无
    功能：配置并开启定时器2和串口2
*/

void Uart_1_Init()        //9600bps@12MHz
{
    //使用了SCON、AUXR、IE、T2H、T2L寄存器
    //方式1 8位数据 波特率可变
    SM0 = 0;
    SM1 = 1;
    //定时器2速度为1T模式
    AUXR |= 0x01<<2;
    //定时器初值
    T2L = 0xC7;
    T2H = 0xFE;
    //允许串口接受
    REN = 1;
    //开启串口中断
    ES = 1;
    //开启总中断
    EA = 1;
    //开启定时器2
    AUXR |= 0x01<<4;
}


void Uart_1_IT() interrupt 4
{
    if(RI)
    {
        R_dat = SBUF;
        RI = 0;
        R_sign = 1;
    }
}

/*
  输入变量：发送的字符串
    输出变量：无
  功能：使用串口1发送字符串
*/

void Uart_1_TX_String(u8 *S_dat)
{
    while(*S_dat != '\0')
    {
        SBUF = *S_dat;
        while(TI == 0);
        TI = 0;
        S_dat++;
    }
}

/*********************LED******************/
/*
    输入变量：低四位灯亮灭数据。‘1’表示开灯，‘0’关灯
    输出变量：无
    功能：控制前四个灯亮灭，保持后四个灯灭
    注意：使用前要对u8 last_led = 0XFF;进行宏定义
*/
void LED_ON_Low(u8 dat)
{
    //由于P0口是公用的口，我们要对每次点灯的数据进行记录，不然会受其他操作的影响
    P0 = (last_led & 0xf0) | (~dat & 0x0f);
    last_led = P0;
    P2 = (P2 & 0x1f) | 0x80;
    P2 &= 0x1f;
}
/*
    输入变量：高四位灯亮灭数据。‘1’表示开灯，‘0’关灯
    输出变量：无
    功能：控制后面四个灯亮灭，保持前面四个灯灭
    注意：使用前要对u8 last_led = 0XFF;进行宏定义
*/
void LED_ON_High(u8 dat)
{
    //由于P0口是公用的口，我们要对每次点灯的数据进行记录，不然会受其他操作的影响
    P0 = (last_led & 0x0f) | (~dat & 0x0f)<<4;
    last_led = P0;
    P2 = (P2 & 0x1f) | 0x80;
    P2 &= 0x1f;
}
