之前我们学习的网络是单台主机的网络通讯方案，这里我们学习的是跨主机方案。

我们原生的docker跨主机方案有macvlan和overlay，这里我们重点学习overlay

第三方网络插件有flannel，calico，weave网络。

docker网络之所以这么活跃，是因为网络部分的代码单独抽离出来成为docker的网络库，即libnetwork。

为了标准化网路驱动的开发步骤和支持各种网络驱动，libnetwork中使用了CNM（container network model），CNM定义了构建容器虚拟化网络的模型，同时还提供了可以用于开发多种网络驱动的标准化接口和组件。

现在我们有两台主机，里面的容器之间要进行通讯的话，要保持一个公式相等，即一个网段=一个广播域=一个VLAN。

下面介绍一下两个container的通讯构建过程，

首先会在我们的主机当中构建一个网络，这个网络叫做sanbox，这个是网络容器内的协议栈。

在每个容器里面都会这样的一个设备叫做endpoint，它的作用就是把容器（sandbox）接入到network中去，endpoint最典型的案例就是veth pair

network包含的是一组endpoint，同一个network下的endpoint可以通信，network实现的方法就是桥接加VLAN的方式。

什么叫做overlay网络？

字面意思就是叠加的网络，指的就是在物理网络层上再搭建一层网络，通过某种技术再构建一张相同的网络，这张称为逻辑网。也就是说我们想要两台主机的容器进行通讯，首先这两台主机自己要可以通讯，然后在这个物理机的基础之上部署一张逻辑层的网络，他具有物理网络的所有特性，跟物理网络一模一样。

VLAN是什么，我们想要划分网络就叫做VLAN，VLAN只是单纯的对物理网络进行划分，隔离ip，Mac。VLAN是划分广播域的最基础概念。

vxlan是在物理网络基础之上构建出来的网络，这个网络可以通过 vxlan进行划分，ip,Mac只需要在一个vxlan中就可以进行通讯。

我们overlay网络的需求就是需要一个非关系型的数据库，这里以consul为例

[root@master1~]# docker pull progrium/consul

这里将要存放的是network，endpont，sandbox，ip等信息。

两台主机名必须不一样，然后启动我们的consul镜像

[root@master1 ~]# docker run -d --restart always -p 8400:8400 -p 8500:8500 -p 8600:53/udp -h consul progrium/consul -server -bootstrap -ui-dir /ui c1f0022ecfdb494a3ecc86384ef132479fe251a0c53e35146e120bba3d955987 [root@master1 ~]#

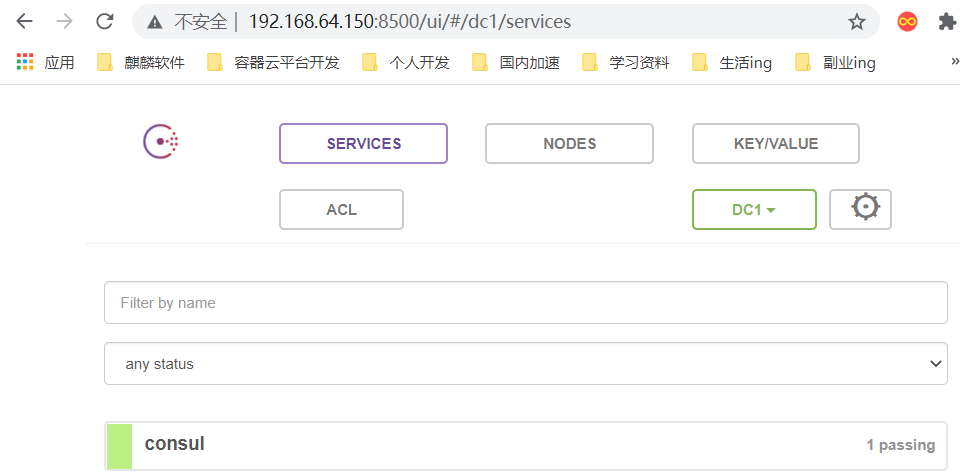

这个时候我们可以通过浏览器访问到我们的consul

启动完成之后，这个时候我们需要把测试的两个主机加入到我们的consul中来

在docker.service这个文件中加即可

加入第一台主机：

增加参数如下：

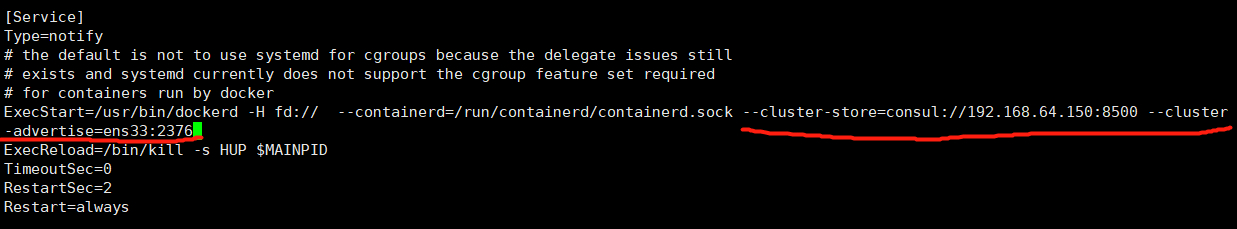

ExecStart=/usr/bin/dockerd -H fd:// --containerd=/run/containerd/containerd.sock --cluster-store=consul://192.168.64.150:8500 --cluster-advertise=ens33:2376

分析：

1. --cluster-store 表示存储在哪里
2. --cluster-advertise 本机网卡地址，2376为默认端口

第二台机器加入同样的参数即可。

然后先重启consul所在主机的docker，然后重启第二台主机。

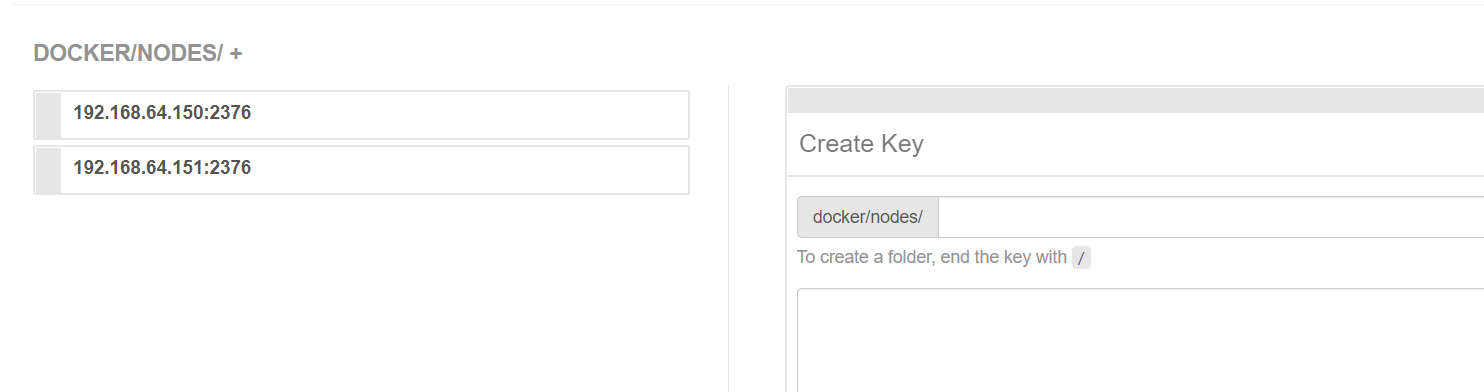

然后看一下consul的web端

这个时候，我们的试验环境就已经准备好了

此时查看宿主机的network

[root@master1 ~]# docker network ls

NETWORK ID NAME DRIVER SCOPE

2238d0cf60dc bridge bridge local

3b93f4bad0a9 host host local

6b6f0e006e46 none null local

这个时候我们需要创建一个网络，创建之前先看一下物理网卡支不支持vxlan，这里不支持，按照如下方式修改即可：

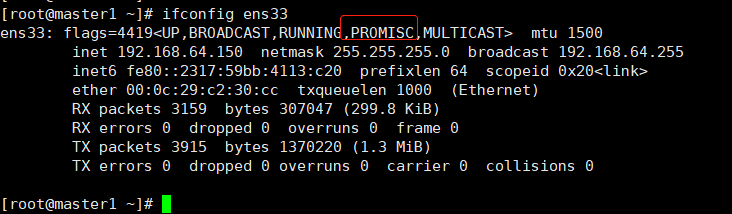

[root@master1 ~]# ifconfig ens33 promisc

promisc：混杂模式

Linux下网卡的混杂模式浅谈 - 云+社区 - 腾讯云

在第二台主机相同的操作。。。

补充：删除的命令 ifconfig ens33 -promisc

这个时候我们就可以创建overlay的网络驱动器了

[root@master1 ~]# docker network create --driver overlay --attachable ov_net1 5473d38fd5fd0b4a1d432c60af2d8a9fef942b72b8333b41cbf210c86a451d69

[root@master1 ~]# docker network ls

NETWORK ID NAME DRIVER SCOPE

2238d0cf60dc bridge bridge local

3b93f4bad0a9 host host local

6b6f0e006e46 none null local

5473d38fd5fd ov_net1 overlay global //这个global表示全局生效

attachable的作用是：默认情况下。overlay生效的返回是在dockerswarm集群中，如果想要单独拿出来用的话，没有在这个集群中创建的话，就需要加这个单词。

这个时候我们去我们另外一台主机上看，发现也会自动同步一个overlay网络

[root@master2 ~]# docker network ls

NETWORK ID NAME DRIVER SCOPE

d0b01765b18e bridge bridge local

822ef830c4f7 host host local

ff5394e0cfc8 none null local

5473d38fd5fd ov_net1 overlay global

[root@master2 ~]#

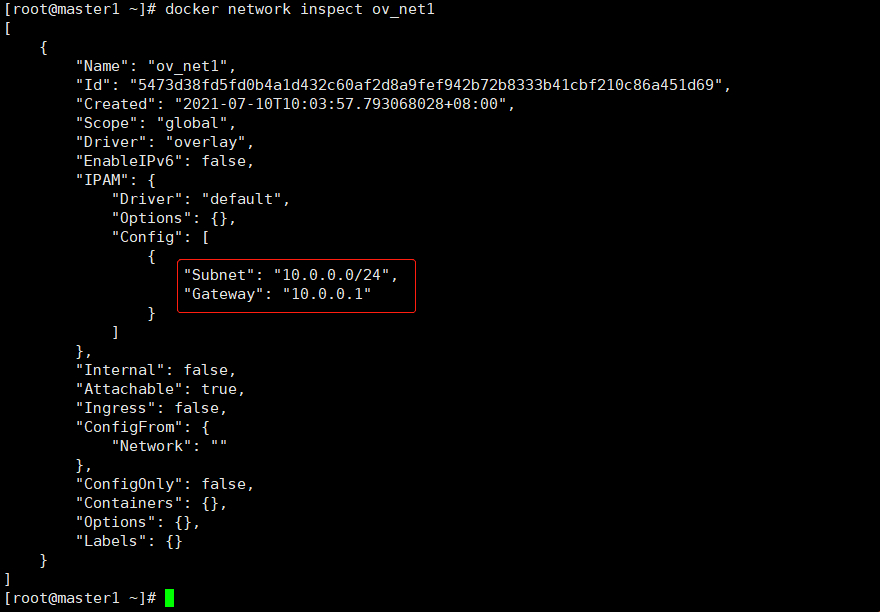

我们观察一下这个网络的特点

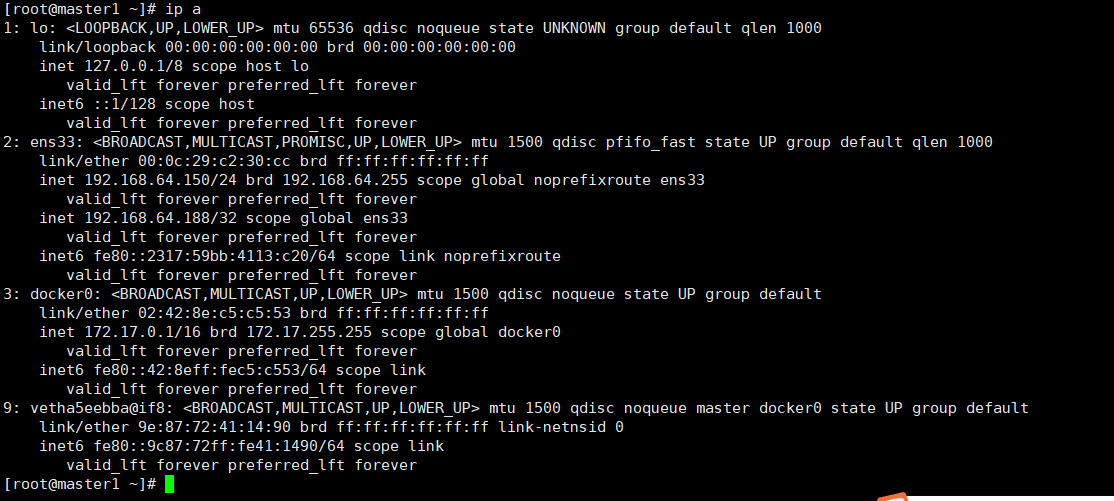

根据我们之前的经验，网关地址可能是桥接卡的地址，我们ip a看一下宿主机网络，发现没有

这个时候猜想可能在另外的一个namespace网络空间，因为我们的overlay网络是在一层物理机网络之上，在铺设一层网络。

我先使用一下这个overlay网络

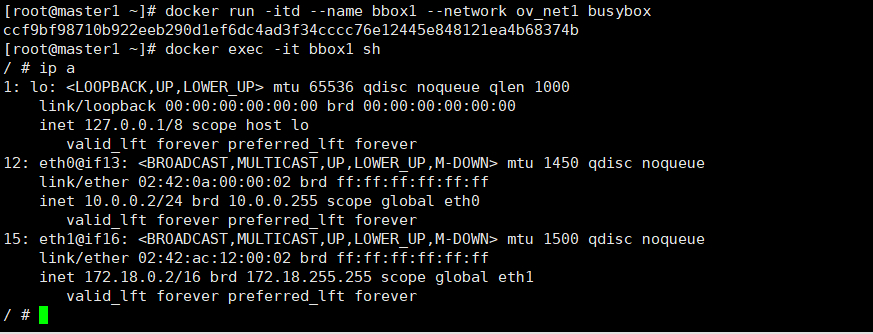

发现overlay网络有两个网卡，12的那个是overlay的网段的网卡，15的那个172.18的网段，现在看看这两块网卡分别连到宿主机的哪块网卡。。

（容器里面12号网卡连接容器外边的13号，没有在宿主机找到，这个其实在ip netns网络空间里面，这个我们后边会讲到，暂时先不解释这个连接，即先不管10.0这个网段，下面的先讲15连16的情况）

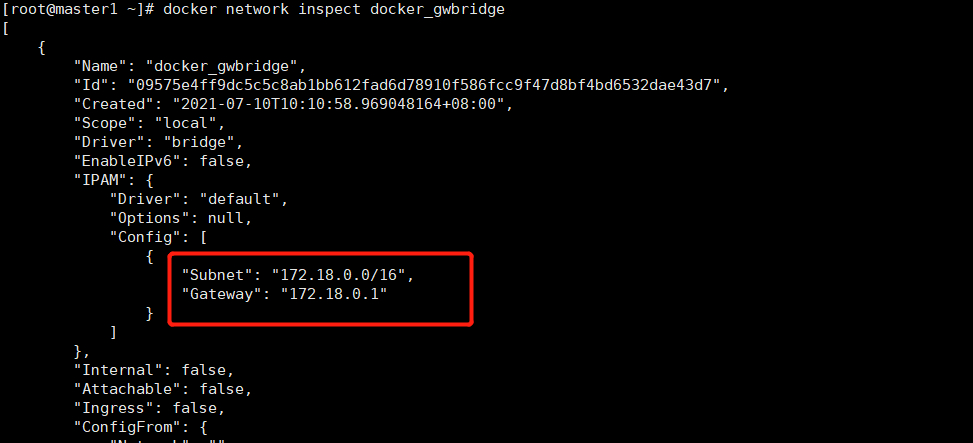

我们发现在主机当中多了14号的那块网卡，docker_gwbridge，刚好也是172.18的网段。

根据名字可以猜到这个是块网关桥接卡

[root@master1 ~]# brctl show

bridge name bridge id STP enabled interfaces

docker0 8000.02428ec5c553 no vetha5eebba

docker_gwbridge 8000.02423841ce9a no veth78af435

[root@master1 ~]#

新增了一个名为docker_gwbridge的桥接卡

docker network ls查看一下docker的网络，也多了一块网卡

[root@master1 ~]# docker network ls

NETWORK ID NAME DRIVER SCOPE

2238d0cf60dc bridge bridge local

09575e4ff9dc docker_gwbridge bridge local

3b93f4bad0a9 host host local

6b6f0e006e46 none null local

5473d38fd5fd ov_net1 overlay global

[root@master1 ~]#

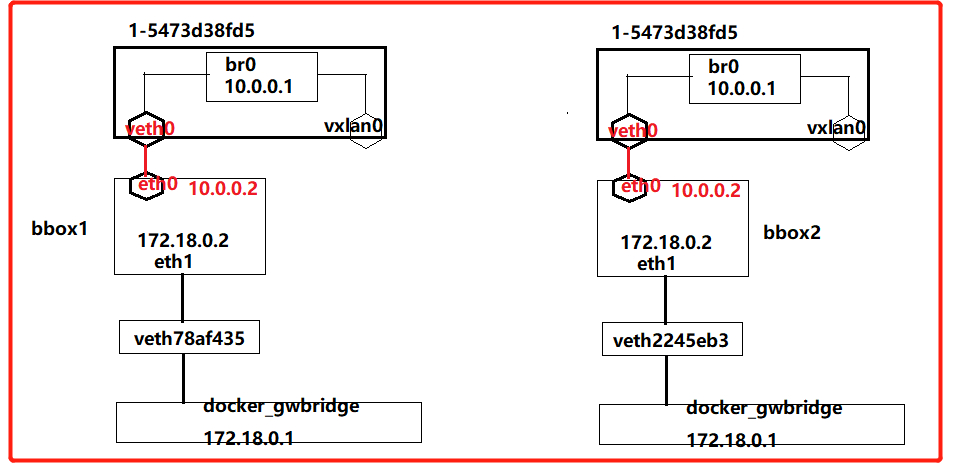

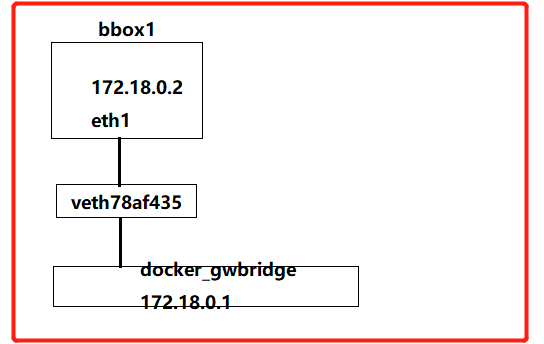

我们大概画一下这个关系

那么这个网络能不能对外通讯呢？

其实整个对外通讯走的都是docker_gwbridge这个桥接卡，因为物理机上没有10网段的路由转发

[root@master1 ~]# ip r

default via 192.168.64.2 dev ens33 proto static metric 100

172.17.0.0/16 dev docker0 proto kernel scope link src

172.17.0.1 172.18.0.0/16 dev docker_gwbridge proto kernel scope link src

172.18.0.1 192.168.64.0/24 dev ens33 proto kernel scope link src 192.168.64.150 metric 100

即容器想要通过物理机对外进行通讯的话，一定要依赖这个docker_gwbridge的网卡。

测试一下

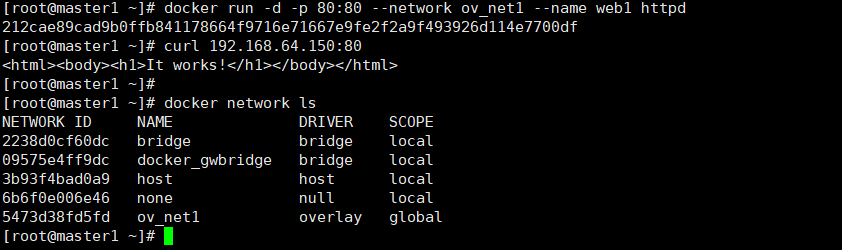

使用network ls命令查看，也没有增加额外的网卡信息。。。

查看网桥信息，可以发现多了veth19bab1f连接到docker_gwbridge这个桥接卡上了。

所以这个docker_gwbridge其实是用来跟外网进行通讯的。。。

这里还没有到我们的overlay网络的讲解，因为上面的讲解是容器如何实现对外网通讯的，这来我们刚开始可能有个疑问，明明最开始创建容器（bbox1或者web1）的时候我们--network选择式是overlay网络。。。我们想想啊，选择的是overlay，能实现跨主机通讯，但是总要跟外网通讯的呀，而且刚开始的是，创建bbox1的时候，我们进入容器里面Ip a看到的是有两块网卡信息，上面解释了能够在物理机使用ip a命令看到的那一块。。。

下面我们才真正开始解释，为啥物理机看不到另外的一块信息。

我们在另外一台主机上创建一个bbox2，让它来连接开始的那台主机的bbox1

[root@master2 ~]# docker run -itd --name bbox2 --network ov_net1 busybox 6087d1baca4499f68dfabc65486177b6d2814b4ff33e9f561dcae16a0ed87f4a [root@master2 ~]# docker exec -it bbox2 sh

/ # ip a

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 inet 127.0.0.1/8 scope host lo valid_lft forever preferred_lft forever

6: eth0@if7: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1450 qdisc noqueue link/ether 02:42:0a:00:00:04 brd ff:ff:ff:ff:ff:ff inet 10.0.0.4/24 brd 10.0.0.255 scope global eth0 valid_lft forever preferred_lft forever

9: eth1@if10: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue link/ether 02:42:ac:12:00:02 brd ff:ff:ff:ff:ff:ff inet 172.18.0.2/16 brd 172.18.255.255 scope global eth1 valid_lft forever preferred_lft forever

/ # ping bbox1

PING bbox1 (10.0.0.2): 56 data bytes

64 bytes from 10.0.0.2: seq=0 ttl=64 time=8.489 ms

64 bytes from 10.0.0.2: seq=1 ttl=64 time=0.765 ms

^C

--- bbox1 ping statistics ---

2 packets transmitted, 2 packets received, 0% packet loss

round-trip min/avg/max = 0.765/4.627/8.489 ms

/ # ping 10.0.0.1

PING 10.0.0.1 (10.0.0.1): 56 data bytes

64 bytes from 10.0.0.1: seq=0 ttl=64 time=0.085 ms

64 bytes from 10.0.0.1: seq=1 ttl=64 time=0.054 ms

^C

--- 10.0.0.1 ping statistics ---

2 packets transmitted, 2 packets received, 0% packet loss

round-trip min/avg/max = 0.054/0.069/0.085 ms

/ #

/ # ping 10.0.0.2

PING 10.0.0.2 (10.0.0.2): 56 data bytes

64 bytes from 10.0.0.2: seq=0 ttl=64 time=0.280 ms

64 bytes from 10.0.0.2: seq=1 ttl=64 time=0.256 ms

^C

--- 10.0.0.2 ping statistics ---

2 packets transmitted, 2 packets received, 0% packet loss

round-trip min/avg/max = 0.256/0.268/0.280 ms

/ #

/ # ping 10.0.0.3

PING 10.0.0.3 (10.0.0.3): 56 data bytes

64 bytes from 10.0.0.3: seq=0 ttl=64 time=0.504 ms

64 bytes from 10.0.0.3: seq=1 ttl=64 time=0.671 ms

^C

--- 10.0.0.3 ping statistics ---

2 packets transmitted, 2 packets received, 0% packet loss round-trip min/avg/max = 0.504/0.587/0.671 ms

/ #

如上试验，我们也支持DNS通讯，overlay实现了跨主机通讯的同时，docker也实现了DNS的解析，docker会为我们创建一个独立的网络空间，因为10网段不在物理机上，即我们使用ip a无法看到某个网卡是10网段的。

（（docker inspect 403784c26c7e |grep -i sand 查看某个容器属于哪个netns））

使用ip netns 查看宿主机的网络空间，发现没有看到，此时我们需要去docker的文件系统目录下看

[root@master1 ~]# cd /var/run/docker/

[root@master1 docker]# ls

containerd libnetwork metrics.sock netns plugins runtime-runc swarm

[root@master1 docker]# ls netns/

1-5473d38fd5 51fc6a02edce 604c7fb0bdfb 74c2063136cd

[root@master1 docker]#

里面有个netns目录，我们把它连接到我们常规查看的网络空间的目录下，然后再次查看

[root@master1 ~]# ln -s /var/run/docker/netns/ /var/run/netns

[root@master1 ~]# ip netns

604c7fb0bdfb (id: 3)

74c2063136cd (id: 2)

1-5473d38fd5 (id: 1)

51fc6a02edce (id: 0)

[root@master1 ~]#

同理我们在第二台主机上也软连接一下

[root@master2 ~]# ln -s /var/run/docker/netns/ /var/run/netns

[root@master2 ~]#

[root@master2 ~]#

[root@master2 ~]#

[root@master2 ~]# ip netns

5eebc027694b (id: 1)

1-5473d38fd5 (id: 0)

[root@master2 ~]#

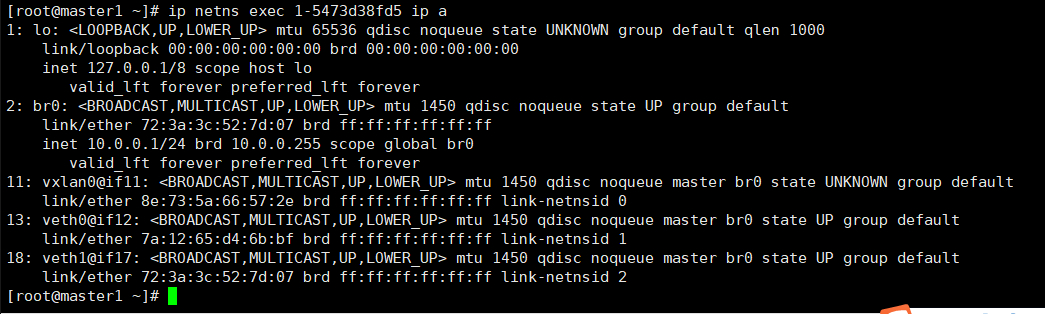

我们发现两台主机都有一个1-5473d38fd5的空间名字，查看一下这个网络空间，我们发现了13号网卡了，之前不是讲过我们创建的bbox1容器里面，有12号网卡连接到13号网卡，但是宿主机找不到13号网卡，在这里面可以找到。（18号网卡是连接到我们的web1容器里的17号）

[root@master1 ~]# ip netns exec 1-5473d38fd5 brctl show

bridge name bridge id STP enabled interfaces br0 8000.723a3c527d07 no veth0 veth1 vxlan0

[root@master1 ~]#

发现在1-5473d38fd5这个网络空间内br0这块网卡才是10.0网段的，13那块网卡并没有10.0网段地址，其实我们的13号网卡，也就是veth0桥接到br0上了。

在主机当中有另外的一个空间的存在，这里就是1-5473d38fd5，这个空间里面有如上的桥接关系。

（复习一个知识点，不同空间的网卡数据转发方式是veth pair，同一个空间是桥接）

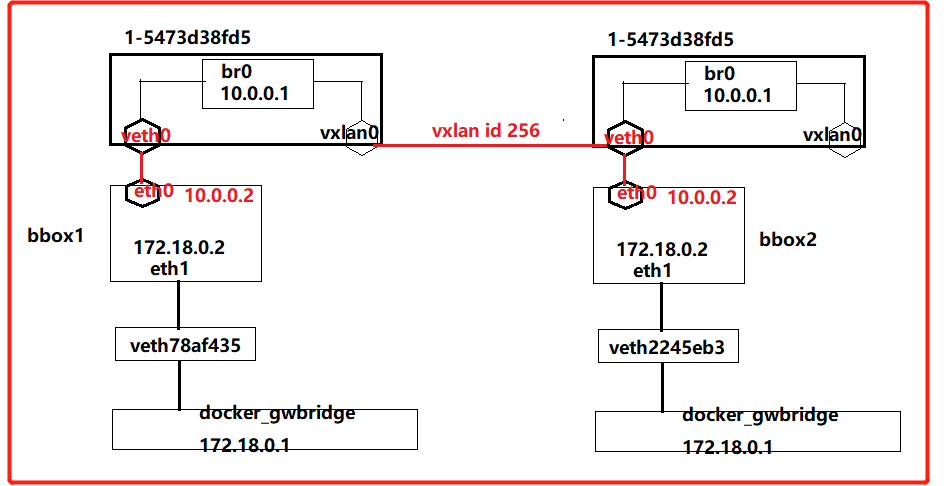

我们发现br0上有vxlan0的接口，vxlan0的作用是跟对端主机进行通讯的，也就是我们这里的第二台主机。对端主机的网络也是这样的形式，如下：

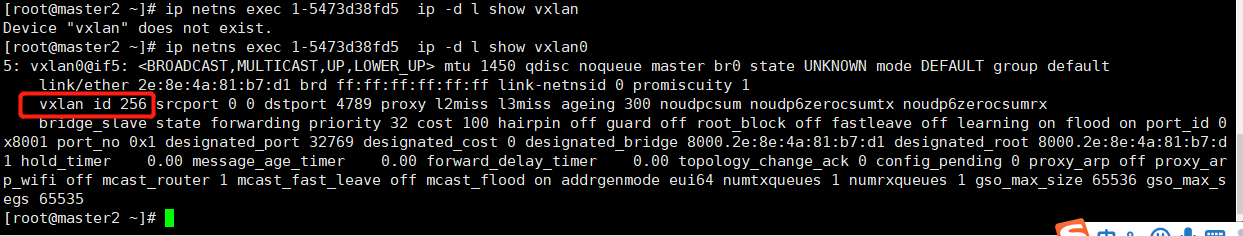

两台主机的容器进行通讯依靠的是vxlan在相同的网络里面，此时查看一下vxlan0的ID号

VXLAN ID相同，大家在同一个广播域里面，地址又是同一个网段的，既可以通讯。

通讯的话，就是上面的介绍。

下面介绍一下如何实现隔离的

先创建一个overlay网络

[root@master1 ~]# docker network create --driver overlay --attachable ov_net2 aafcf8d932c847d3f520a1b350cb36c63ceacd18cbf96ca01d75e09881179d59

[root@master1 ~]#

[root@master1 ~]# docker network ls

NETWORK ID NAME DRIVER SCOPE

2238d0cf60dc bridge bridge local

09575e4ff9dc docker_gwbridge bridge local

3b93f4bad0a9 host host local

6b6f0e006e46 none null local

5473d38fd5fd ov_net1 overlay global

aafcf8d932c8 ov_net2 overlay global

[root@master1 ~]#

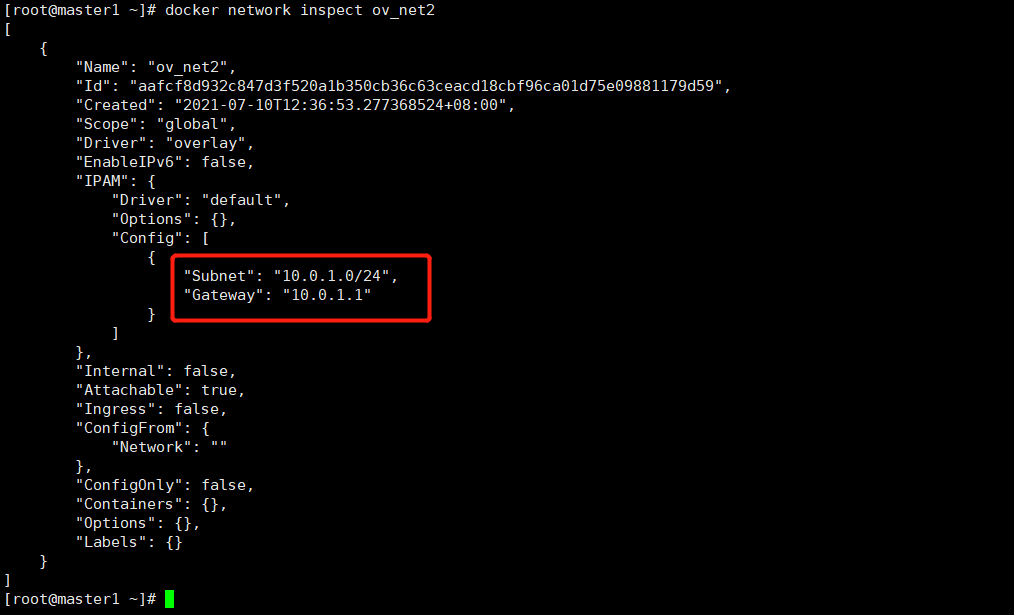

新创建的ov_net2的网段是10.0.1.0

此时创建一个容器，是无法跟之前ov_net1的容器进行通讯的

若我们想要让ov_net2创建的容器跟ov_net1的容器进行通讯的话，操作如下：

把我们的ov_net2的容器跟ov_net1网络连接起来，此时我们的ov_net2的容器里面多了一块ov_net1的网段的网卡。

补充：自己手动创建网络的网关，网段的命令

参考资料：《Docker 容器与容器云（第2版）》

说明

---
