VLAN实验

程序员Fy 2024-04-16 原文

目录

实验需求

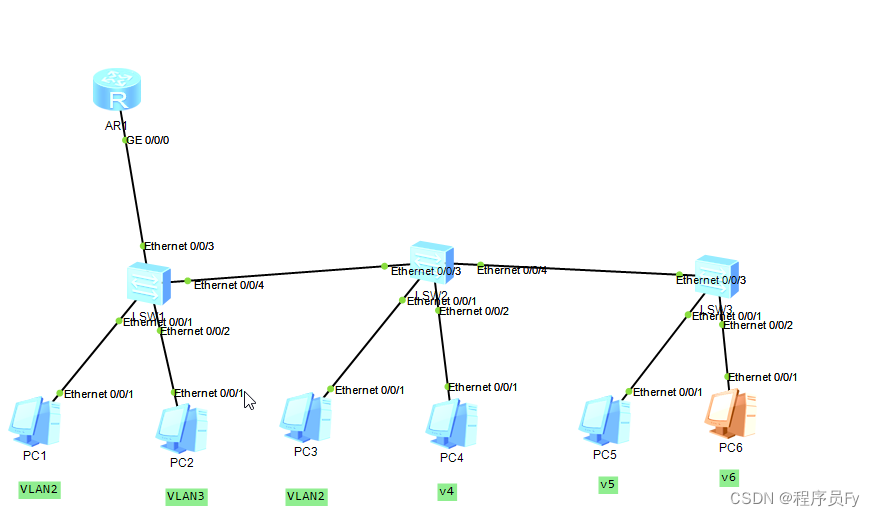

如图

要求：
1，pc1和pc3所在接口为access，pvid为VLAN2
2，pc4,5，6处于同一网段，其中pc2可以访问pc4,5,6。大那是pc4可以访问pc5，不能访问pc6.
3， pc5不能访问pc6

可以根据题目将PC1 PC3 划分到VLAN2
PC2 为VLAN3
PC4 VLAN4
PC5 VLAN5
PC6 VLAN6
其中PC1 和PC3接口模式为access，其他都要为hybrid模式，以便做相关策略。

另外由题目可知
PC2所处的VLAN3区域设置允许VLAN3，4，5,6通过
pc4处允许VLAN3,4，5通过
pc5 允许VLAN3,4，5
pc6 允许VLAN3,6

大致思路：
1，创建VLAN
2，划分VLAN
3，开启trunk干道
4，路由器上子接口

将路由器上的子接口划分成2个，一个承担VLAN2流量，一个承担来自VLAN3456的流量，VLAN3456的流量进入到路由器时将标签脱掉。

创建VLAN及VLAN策略

[SW1]vlan batch 2 to 6  一次创建多个VLAN
[SW1]int e0/0/1
[SW1-Ethernet0/0/1]port link-type access 定义接口模式
[SW1-Ethernet0/0/1]port default vlan 2   划分到VLAN2
[SW1-Ethernet0/0/1]int e0/0/2
[SW1-Ethernet0/0/2]port hybrid pvid vlan 3    混杂模式，pvid 为VLAN3 ，代表流量从pc出去时标记为VLAN3
[SW1-Ethernet0/0/2]port hybrid untagged vlan 3 to 6   流量到PC上时脱离标签3到6，表示允许VLAN3 到6的流量经过

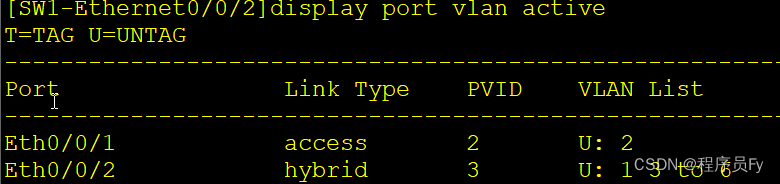

查看pvid，允许列表

[SW1-Ethernet0/0/2]int e0/0/4
[SW1-Ethernet0/0/4]port link-type trunk
[SW1-Ethernet0/0/4]port trunk allow-pass vlan all

[Sw2]int e0/0/1
[Sw2-Ethernet0/0/1]port link-type access
[Sw2-Ethernet0/0/1]port default vlan 2
[Sw2-Ethernet0/0/1]int e0/0/2
[Sw2-Ethernet0/0/2]port hybrid pvid vlan 4
[Sw2-Ethernet0/0/2]port hybrid untagged vlan 3 to 5
[Sw2-Ethernet0/0/2]int e0/0/3
[Sw2-Ethernet0/0/3]port link-type trunk
[Sw2-Ethernet0/0/3]port trunk allow-pass vlan all
[Sw2-Ethernet0/0/3]int e0/0/4
[Sw2-Ethernet0/0/4]port hybrid tagged vlan 2 to 6

[SW3]vlan batch 2 to  6
[SW3]int e 0/0/1
[SW3-Ethernet0/0/1]port hybrid pvid vlan 5
[SW3-Ethernet0/0/1]port hybrid untagged  vlan 3 to 5
[SW3-Ethernet0/0/1]int e0/0/2
[SW3-Ethernet0/0/2]port hybrid pvid vlan 6
[SW3-Ethernet0/0/2]port hybrid untagged vlan 3 6
[SW3-Ethernet0/0/2]int e 0/0/3
[SW3-Ethernet0/0/3]port hybrid tagged vlan 2 to 6
[SW1]int e0/0/3
[SW1-Ethernet0/0/3]port hybrid tagged vlan 2
[SW1-Ethernet0/0/3]port hybrid untagged vlan 3 to 6

划分子接口及DHCP配置

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip ad 192.168.2.1 24
[R1-GigabitEthernet0/0/0]int g0/0/0.1
[R1-GigabitEthernet0/0/0.1]dot1q termination vid 2
[R1-GigabitEthernet0/0/0.1]ip ad 192.168.1.1 24
[R1-GigabitEthernet0/0/0.1]arp broadcast enable
[R1]dhcp e
[R1]ip pool a
[R1-ip-pool-a]network 192.168.1.0 mask 24
[R1-ip-pool-a]gateway-list 192.168.1.1
[R1]ip pool b
[R1-ip-pool-b]network 192.168.2.0 mask 24
[R1-ip-pool-b]gateway-list 192.168.2.1
[R1-ip-pool-b]int g0/0/0
[R1-GigabitEthernet0/0/0]dhcp select global
[R1-GigabitEthernet0/0/0]int g0/0/0.1
[R1-GigabitEthernet0/0/0.1]dhcp select global

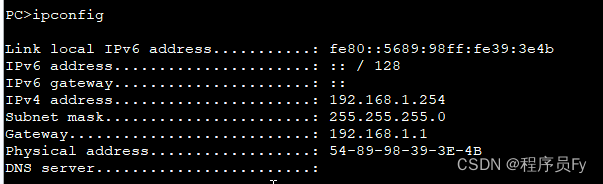

最后，R1自动获取的地址如下

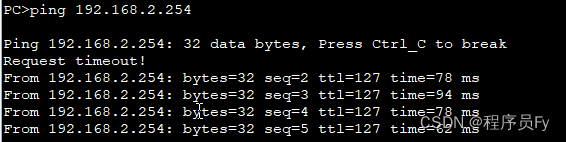

R1 ping通任何一个都可以，这是其中一个

根据题目要求，其他的都实现了
