OSPF综合实验

傲然* 2025-05-27 原文

文章目录

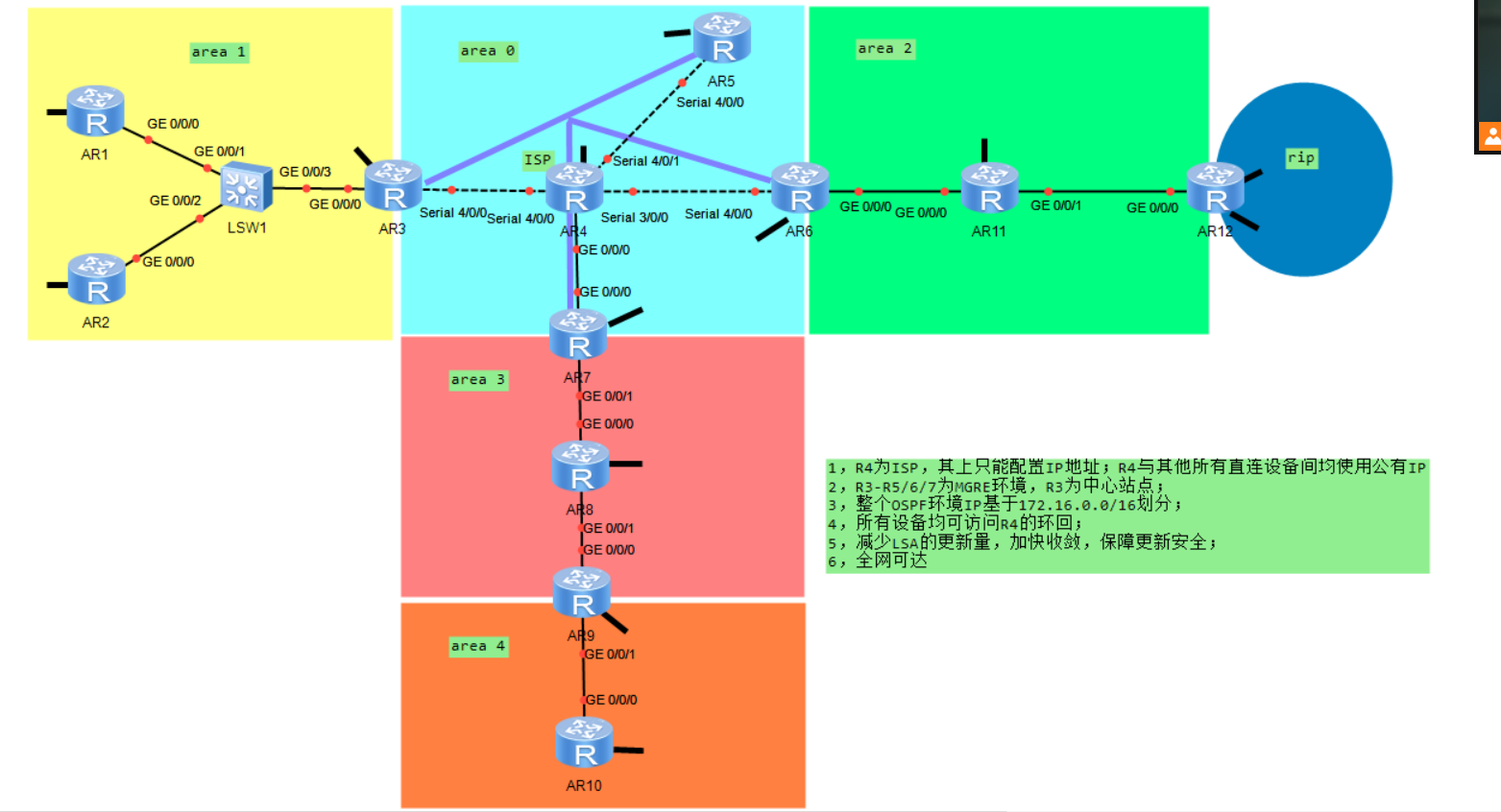

实验要求

  • R4为ISP，其只能配置IP地址；R4与其他所有直连设备间均使用公有IP；
  • R3-R5/6/7为MGRE环境，R3为中心站点；
  • 整个OSPF环境IP基于172.16.0.0/16划分；
  • 所有设备均可访问R4的环回；
  • 减少LSA的更新量，加快收敛，保障更新安全；
  • 全网可达

实验思路

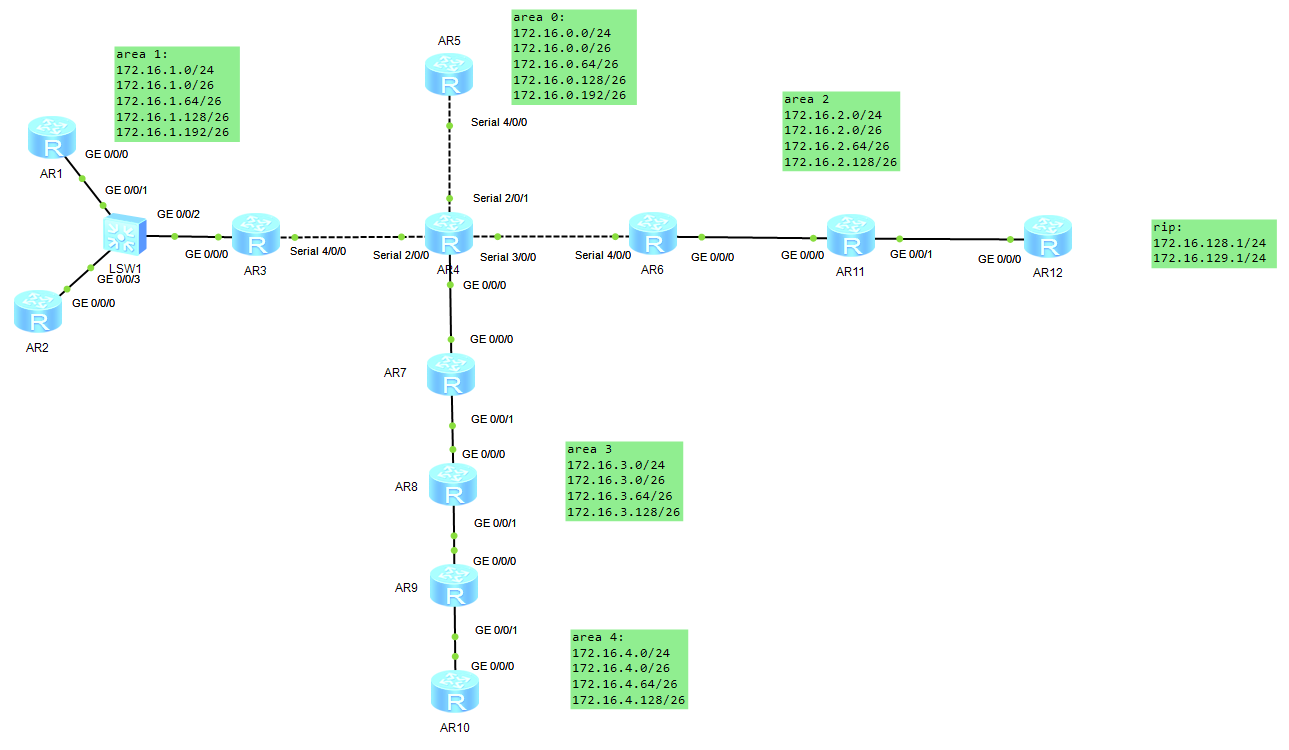

IP地址规划

  • 公网IP随便配置，这里我R3-R4的网段为34.1.1.0/24, R5-R4的网段为54.1.1.0/24，其他同此
  • 私网基于172.16.0.0/16划分，首先整个私网运行了两个路由协议，所以先将172.16.0.0/16划分为172.16.0.0/17和172.16.128.0/17两个网段，其中172.16.0.0/16给ospf，172.16.128.0/17给rip
  • 整个OSPF域基于172.16.0.0/16划分，这里我们给每个OSPF区域掩码为24的网段，area 0为172.16.0.0/24；area 1为172.16.1.0/24；area 2为172.16.2.0/24，其他同此。
  • OSPF单个区域内部IP根据网段数进行划分
  • RIP域只有两个接口，分别配置为172.16.128.1/24和172.16.128.129.1/24

路由

  • 边界路由器配置一条指向ISP的静态缺省
  • 搭建MGRE环境，tunnel口IP为OSPFarea 0的IP。
  • 私网设备启动OSPF和RIP，OSPF不规则区域都使用重发布解决，并配置OSPF特殊区域，非骨干区域都会自动下发缺省指向骨干区域，在R9上将域外路由汇总为0.0.0.0导入到area 4中
  • 在边界路由器还需要配置空接口，防止路由黑洞
  • 在边界路由器上配置NAT

实验配置

R1上配置

# 配置接口IP
interface GigabitEthernet0/0/0
 ip address 172.16.1.65 255.255.255.192
#
interface LoopBack0
 ip address 172.16.1.1 255.255.255.192
# 启动OSPF宣告所有接口
ospf 1 router-id 1.1.1.1
 area 0.0.0.1
  network 172.16.1.0 0.0.0.255
  stub
#

R2上配置

# 配置接口IP
interface GigabitEthernet0/0/0
 ip address 172.16.1.66 255.255.255.192
#
interface LoopBack0
 ip address 172.16.128.1 255.255.252.0
# 启动OSPF进程宣告所有接口
ospf 1 router-id 2.2.2.2
 area 0.0.0.1
  network 172.16.1.0 0.0.0.255
  stub
#

R3上配置

# 使用ACL抓取私网流量
acl number 2000
 rule 5 permit source 172.16.1.0 0.0.0.255
# 配置接口IP
interface Serial4/0/0
 link-protocol ppp
 ip address 34.1.1.1 255.255.255.0
 nat outbound 2000 -- 一对多NAT配置
#
interface GigabitEthernet0/0/0
 ip address 172.16.1.67 255.255.255.192
#
interface LoopBack0
 ip address 172.16.1.193 255.255.255.192
# 创建tunnel口，搭建MGRE环境
interface Tunnel0/0/0
 ip address 172.16.0.1 255.255.255.192
 tunnel-protocol gre p2mp
 source 34.1.1.1
 ospf network-type p2mp --- 更改tunnel口的接口网络类型为p2mp，该类型不需要进行DR/BDR选举，且可以建立多个邻居
 nhrp entry multicast dynamic
 nhrp network-id 100
# 启动OSPF进程
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 172.16.0.0 0.0.0.255
 area 0.0.0.1
  abr-summary 172.16.1.0 255.255.255.0 ---- 将该区域的路由进行汇总就传递给其他区域
  network 172.16.1.0 0.0.0.255
  stub no-summary
# 缺省路由指向ISP
ip route-static 0.0.0.0 0.0.0.0 34.1.1.2
ip route-static 172.16.1.0 255.255.255.0 null0
#

R4上配置

# R4上只配置接口IP
interface Serial2/0/0
 link-protocol ppp
 ip address 34.1.1.2 255.255.255.0
#
interface Serial2/0/1
 link-protocol ppp
 ip address 54.1.1.2 255.255.255.0
#
interface Serial3/0/0
 link-protocol ppp
 ip address 64.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/0
 ip address 74.1.1.2 255.255.255.0
#
interface LoopBack0
 ip address 8.8.8.8 255.255.255.0
#

R5上配置

# 配置接口IP
interface Serial4/0/0
 link-protocol ppp
 ip address 54.1.1.1 255.255.255.0
#
interface LoopBack0
 ip address 172.16.0.65 255.255.255.192
# 创建tunne口，搭建MGRE环境
interface Tunnel0/0/0
 ip address 172.16.0.2 255.255.255.192
 tunnel-protocol gre p2mp
 source Serial4/0/0
 ospf network-type p2mp --- 更改接口类型为OSPF，因为p2mp模式的hello时间为30s，如果hello时间不同，无法建立邻居关系
 nhrp network-id 100
 nhrp entry 172.16.0.1 34.1.1.1 register
# 启动ospf进程
ospf 1 router-id 5.5.5.5
 area 0.0.0.0
  network 172.16.0.0 0.0.0.255
# 缺省路由和空接口路由
ip route-static 0.0.0.0 0.0.0.0 54.1.1.2
#

R6上配置

# 使用acl抓取私网流量
acl number 2000
 rule 5 permit source 172.16.0.0 0.0.255.255
# 配置接口IP
interface Serial4/0/0
 link-protocol ppp
 ip address 64.1.1.1 255.255.255.0
 nat outbound 2000 --- 一对多NAT配置
#
interface GigabitEthernet0/0/0
 ip address 172.16.2.1 255.255.255.192
#
interface LoopBack0
 ip address 172.16.0.129 255.255.255.192
# 创建tunne口，搭建MGRE环境
interface Tunnel0/0/0
 ip address 172.16.0.3 255.255.255.192
 tunnel-protocol gre p2mp
 source Serial4/0/0
 ospf network-type p2mp
 nhrp network-id 100
 nhrp entry 172.16.0.1 34.1.1.1 register
# 启动OSPF进程
ospf 1 router-id 6.6.6.6
 area 0.0.0.0
  network 172.16.0.0 0.0.0.255
 area 0.0.0.2
  abr-summary 172.16.2.0 255.255.255.0 --- 将该区域的路由进行汇总就传递给其他区域
  network 172.16.2.0 0.0.0.255
  nssa no-summary --- 配置该区域为完全的末梢区域
# 缺省路由和空接口路由
ip route-static 0.0.0.0 0.0.0.0 64.1.1.2
ip route-static 172.16.2.0 255.255.255.0 null0
#

R7上配置

# 使用acl抓取私网流量
acl number 2000
 rule 5 permit source 172.16.0.0 0.0.255.255
# 配置接口IP
interface GigabitEthernet0/0/0
 ip address 74.1.1.1 255.255.255.0
 nat outbound 2000 --- 一对多NAT配置
#
interface GigabitEthernet0/0/1
 ip address 172.16.3.1 255.255.255.192
#
interface LoopBack0
 ip address 172.16.0.193 255.255.255.192
#配置接口IP
interface Tunnel0/0/0
 ip address 172.16.0.4 255.255.255.192
 tunnel-protocol gre p2mp
 source GigabitEthernet0/0/0
 ospf network-type p2mp
 nhrp network-id 100
 nhrp entry 172.16.0.1 34.1.1.1 register
# 启动OSPF进程
ospf 1 router-id 7.7.7.7
 area 0.0.0.0
  network 172.16.0.0 0.0.0.255
 area 0.0.0.3
  abr-summary 172.16.3.0 255.255.255.0 ---- 将该区域的路由进行汇总就传递给其他区域
  network 172.16.3.0 0.0.0.255
  nssa no-summary --- 配置该区域为完全的非完全末梢区域
# 缺省路由和空接口路由
ip route-static 0.0.0.0 0.0.0.0 74.1.1.2
ip route-static 172.16.3.0 255.255.255.0 null0
#

R8上配置

# 配置接口IP
interface GigabitEthernet0/0/0
 ip address 172.16.3.2 255.255.255.192
#
interface GigabitEthernet0/0/1
 ip address 172.16.3.129 255.255.255.192
#
interface GigabitEthernet0/0/2
#
interface NULL0
#
interface LoopBack0
 ip address 172.16.3.65 255.255.255.192
# 启动OSPF进程
ospf 1 router-id 8.8.8.8
 area 0.0.0.3
  network 172.16.3.0 0.0.0.255
  nssa --- 配置该区域为NSSA
#

R9上配置

# 配置接口IP
interface GigabitEthernet0/0/0
 ip address 172.16.3.130 255.255.255.192
#
interface GigabitEthernet0/0/1
 ip address 172.16.4.65 255.255.255.192
#
interface LoopBack0
 ip address 172.16.4.1 255.255.255.192
# 启动OSPF进程1
ospf 1 router-id 9.9.9.9
 asbr-summary 172.16.4.0 255.255.255.0 --- 将域外路由进行汇总
 import-route ospf 2 --- 将OSPF进程2的路由导入
 area 0.0.0.3
  network 172.16.3.0 0.0.0.255
  nssa --- 配置该区域为NSSA
# 启动OSPF进程2
ospf 2 router-id 9.9.9.9
 asbr-summary 0.0.0.0 0.0.0.0 --- 将导入的路由汇总为0.0.0.0，即所有路由，相当于下发一条缺省路由
 import-route ospf 1 --- 导入ospf进程1的路由
 area 0.0.0.4
  network 172.16.4.0 0.0.0.255
#

R10上配置

# 配置接口IP
interface GigabitEthernet0/0/0
 ip address 172.16.4.66 255.255.255.192
#
interface LoopBack0
 ip address 172.16.4.129 255.255.255.192
# 启动OSPF进程
ospf 1 router-id 10.10.10.10
 area 0.0.0.4
  network 172.16.4.0 0.0.0.255
#

R11上配置

# 配置接口IP
interface GigabitEthernet0/0/0
 ip address 172.16.2.2 255.255.255.192
#
interface GigabitEthernet0/0/1
 ip address 172.16.2.129 255.255.255.192
#
interface LoopBack0
 ip address 172.16.2.65 255.255.255.192
# 启动OSPF进程
ospf 1 router-id 11.11.11.11
 area 0.0.0.2
  network 172.16.2.0 0.0.0.255
  nssa --- 配置该区域为NSSA
#

R12上配置

# 配置接口IP
interface GigabitEthernet0/0/0
 ip address 172.16.2.130 255.255.255.192
#
interface LoopBack1
 ip address 172.16.128.1 255.255.255.0
#
interface LoopBack2
 ip address 172.16.129.1 255.255.255.0
# 启动OSPF进程
ospf 1 router-id 12.12.12.12
 asbr-summary 172.16.128.0 255.255.192.0 ---将导入的路由进行汇总
 import-route rip 1 --- 导入RIP进程的路由
 area 0.0.0.2
  network 172.16.2.0 0.0.0.255
  nssa --- 配置该区域为NSSA
# 启动RIP，宣告两个环回
rip 1
 undo summary
 version 2
 network 172.16.0.0
 import-route ospf 1
#

实验测试

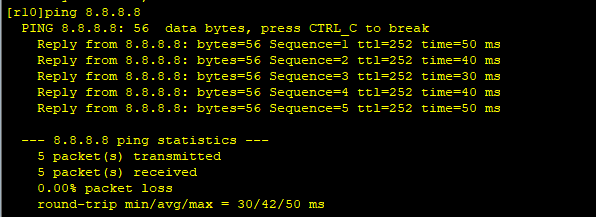

R10pingR4的环回

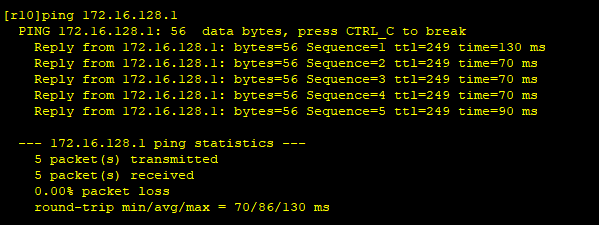

R10pingR12的环回

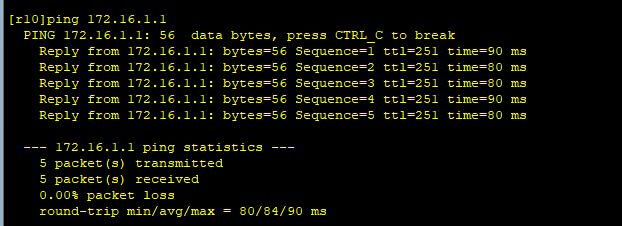

R10pingR1
