实验四 矩阵键盘实验

一、实验目的

1.熟悉实验软件和硬件，进行正确的接线；
2.按下按键，1602显示其键值；

二、实验软硬件

1.Keil uVision4
2.PZISP自动下载软件
3.HC6800S开发板

三、实验原理

按键：

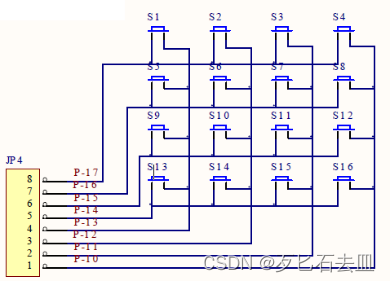

矩阵键盘
4X4 的矩阵键盘，一共是16 个按键。我们照习惯称横为“行”，“竖”为列。那么5、6、7、8 我们称之为“行线”，则1、2、3、4 称为“列线”。要正确记住各个行列线各自对应的IO。每一个按键的两端，都分别接在某一个列线和行线上，即：“行线和列线是通过某个按键的按下和抬起实现联通和断开的”，和“导线两端上的信号是经过“与”的关系再体现到导线上的。”这两句话便构成了矩阵键盘扫描的全部。

液晶屏：
液晶显示器(Liquid Crystal Display, LCD)的主要原理是以电流刺激液晶分子产生点、线、面并配合背部灯管构成画面。1602的意思是每行显示16个字符，一共可以显示两行 。

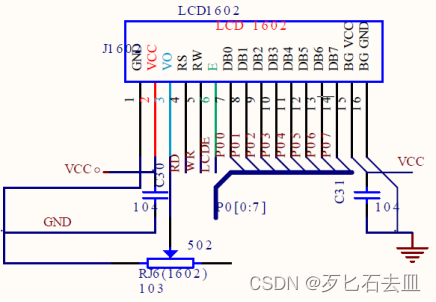

LCD硬件原理图

用1602LED显示按键结果，利用了：
LCD1602写入8位命令子函数：void LcdWriteCom(uchar com)
LCD1602写入8位数据子函数：void LcdWriteData(uchar dat)
LCD1602初始化子程序：void LcdInit();
一般初始化（复位）过程：
延时15mS→写指令38H（不检测忙信号）→延时5mS→写指令38H（不检测忙信号）→延时5mS→写指令38H（不检测忙信号）（以后每次写指令、读/写数据操作均需要检测忙信号）→写指令38H：显示模式设置→写指令08H：显示关闭→写指令01H：显示清屏→写指令06H：显示光标移动设置→写指令0CH：显示开及光标设置。

四、软件流程图

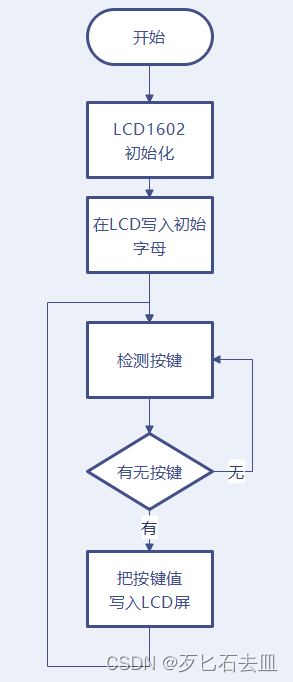

矩阵键盘程序流程图

五、实验代码

LCD使用模块化的程序，调用LCD.C中的LcdInit( )、LcdWriteData( )、LcdWriteCom( )等函数。这里的LCD.C是直接调用的，没有改动，下只展示main.c中的内容。

1.#include<reg51.h>
2.#include"lcd.h"
3.#define GPIO_KEY P1
4.unsigned char One[17]="The key value is:";
5.unsigned char KeyValue;
6.void Delay10ms(unsigned int c)
7.{
8.    unsigned char a, b;
9.    for (;c>0;c--)
10.    {
11.        for (b=38;b>0;b--)
12.        {
13.            for (a=130;a>0;a--);
14.        }
15.    }
16.}
17.void KeyScan(void)
18.{
19.    char a = 0;
20.    GPIO_KEY=0x0f;
21.    if(GPIO_KEY!=0x0f)//读取按键是否按下
22.    {
23.        Delay10ms(1);//延时10ms进行消抖
24.        if(GPIO_KEY!=0x0f)//再次检测键盘是否按下
25.        {
26.            //列
27.            GPIO_KEY=0X0F;
28.            switch(GPIO_KEY)
29.            {
30.                case(0X07): KeyValue=0;break;
31.                case(0X0b): KeyValue=4;break;
32.                case(0X0d): KeyValue=8;break;
33.                case(0X0e): KeyValue=12;break;
34.            }
35.            //行
36.            GPIO_KEY=0XF0;
37.            switch(GPIO_KEY)
38.            {
39.                case(0X70): KeyValue=KeyValue+3;break;
40.                case(0Xb0): KeyValue=KeyValue+2;break;
41.                case(0Xd0): KeyValue=KeyValue+1;break;
42.                case(0Xe0): KeyValue=KeyValue;break;
43.            }
44.            while((a<50) && (GPIO_KEY!=0xf0))
45.            {
46.                Delay10ms(1);
47.                a++;
48.            }
49.        }
50.    }
51.}
52.void main(void)
53.{
54.    unsigned char i;
55.    LcdInit();
56.    for(i=0; i<17; i++)
57.    {
58.        if(i == 14)
59.        {
60.            LcdWriteCom(0x80 + 0x40);
61.        }
62.        LcdWriteData(One[i]);
63.    }
64.    while(1)
65.    {
66.        KeyScan();
67.        LcdWriteCom(0x80 + 0x44);
68.        if(KeyValue < 10)
69.        {
70.            LcdWriteData('0' + KeyValue);
71.        }
72.        else
73.        {
74.            LcdWriteData('7' + KeyValue);
75.        }
76.    }
77.}

六、实验步骤

1.连接试验相关模块

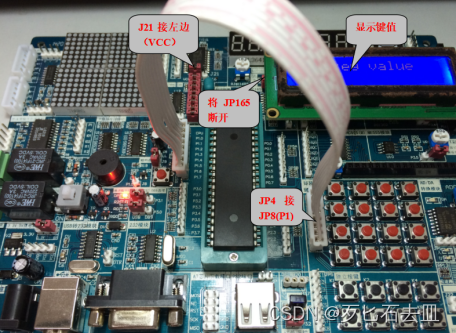

硬件接线图
2.编写1602显示键值程序
扫描键值的函数，要能防抖，做到行列扫描无逻辑错误，返回一个状态数据，根据返回数据对lcd1602进行显示。
3.下载1602显示键值程序

程序下载界面
4.调试按键显示功能
检查LCD屏是否可以正常显示，不能的话需要调节电位器。检查排线是否插好，检查J21是否接在左边，JP165是否断开，然后按按键看是否可以正常显示。

七、实验思考

矩阵键盘对于独立按键来说，相对负责了一点。矩阵键盘可以用8个IO口得到16个输入。而独立按键只能用8个IO口得到8个输入。能力提高了一倍。
无论什么按键都是需要进行消除抖动的，因为电平不可能一直稳定不变，会有短暂的剧烈的变化惨杂其中。这时就可能出行误判，所以消除抖动是必要的。有一些重要的工作的执行，比如说医生开刀手术、武器发射，还需要反复确认，以免误判。
但是对于多个按键同时按下，键盘的扫描就有可能出行纰漏，对付这样的情形，键盘就显得无力，这也是它的一个缺点。
