基于51单片机LCD1602矩阵键盘密码锁proteus仿真设计（程序+仿真）
原理图：Altium Designer
仿真图proteus 7.8
程序编译器：keil 4/keil 5
编程语言：C语言
编号C0035

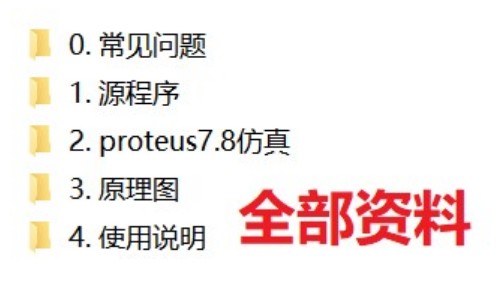

【腾讯文档】C0035 网盘链接

资料下载链接

一、主要功能：

1.按键设置6位密码，输入密码若密码正确，则锁打开。显示open！
2.密码可以自己修改（6位密码），必须是锁打开时才能改密。为防止误操作，修改密码得输入两次。
3.若密码输入错误次数超过3次，蜂鸣器报警并且锁定键盘。
4.24C02有复位、掉电保存密码功能。
5.液晶屏亮度会随光线自动调整。

二、按键说明：

排列方式：1 2 3 A
4 5 6 B
7 8 9 C

• 0 # D
  ABC无定义、 *号键为取消当前操作、#号键为确认、D键为修改密码

三、其他说明：

1、首次使用时输入：131420，对密码进行初始化，当显示：initpassword,证明密码初始化完成，此时的密码为：000000。然后可以改密了。（如密码忘记就再输入131420初始化，然后密码就是000000了，不要告诉别人哦~~~）
2、按下 * 键或复位键，可以关锁并退出。
3、当输入密码错误后，报警并锁定键盘3秒钟。
4、修改密码：在开锁状态下，再次输入正确的密码并按下 # 键，此时听到两声提示，输入新的六位密码并按 D 键，再重复输入一次新密码并按 D ，会听到两声提示音，表示重设密码成功，内部保存新密码并存储。如两次输入的新密码不一样，则重设密码失败。

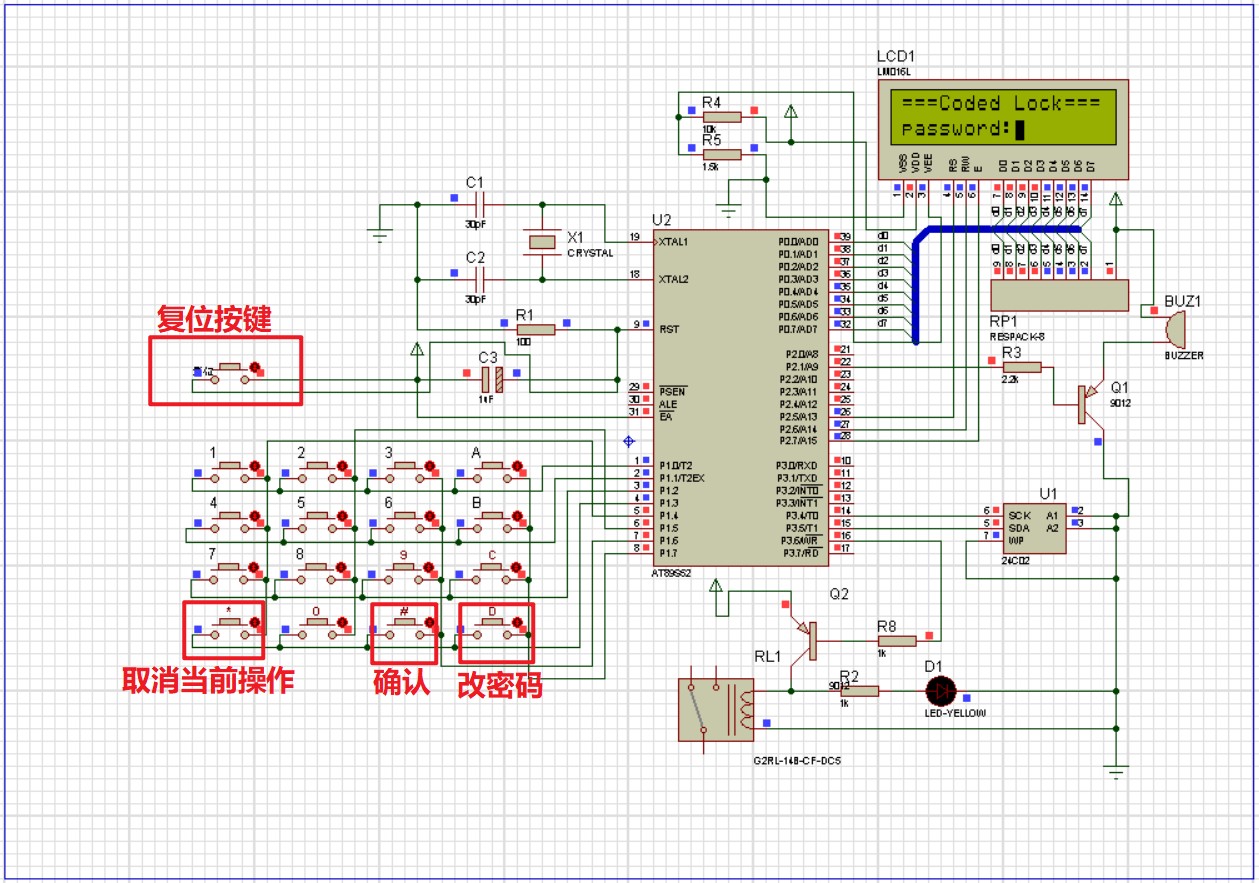

仿真图（提供源文件）：

程序（提供源文件源码）：

LCD1602

//==================================================================================================
//=======================================LCD1602====================================================
//==================================================================================================

#define yi 0x80 //LCD第一行的初始位置,因为LCD1602字符地址首位D7恒定为1（100000000=80）
#define er 0x80+0x40 //LCD第二行初始位置（因为第二行第一个字符位置地址是0x40）


//----------------延时函数，后面经常调用----------------------
void delay(uint xms)//延时函数，有参函数
{
	uint x,y;
	for(x=xms;x>0;x--)
	 for(y=110;y>0;y--);
}

//--------------------------写指令---------------------------
void write_1602com(uchar com)//****液晶写入指令函数****
{
	lcd1602_rs=0;//数据/指令选择置为指令
	lcd1602_rw=0; //读写选择置为写
	P0=com;//送入数据
	delay(1);
	lcd1602_en=1;//拉高使能端，为制造有效的下降沿做准备
	delay(1);
	lcd1602_en=0;//en由高变低，产生下降沿，液晶执行命令
}

//-------------------------写数据-----------------------------
void write_1602dat(uchar dat)//***液晶写入数据函数****
{
	lcd1602_rs=1;//数据/指令选择置为数据
	lcd1602_rw=0; //读写选择置为写
	P0=dat;//送入数据
	delay(1);
	lcd1602_en=1; //en置高电平，为制造下降沿做准备
	delay(1);
	lcd1602_en=0; //en由高变低，产生下降沿，液晶执行命令
}

//-------------------------初始化-------------------------
void lcd_init(void)
{
	write_1602com(0x38);//设置液晶工作模式，意思：16*2行显示，5*7点阵，8位数据
	write_1602com(0x0c);//开显示不显示光标
	write_1602com(0x06);//整屏不移动，光标自动右移
	write_1602com(0x01);//清显示
}

按键和声音提示

//=====================按键检测并返回按键值===============================
unsigned char keynum(void)
{
 	unsigned char row,col,i;
 	P1=0xf0;
 	if((P1&0xf0)!=0xf0)
 	{
	   	Delay5Ms();
        Delay5Ms();
   		if((P1&0xf0)!=0xf0)
		{
    		row=P1^0xf0;          //确定行线
			i=0;
			P1=a[i];	          //精确定位
			while(i<4)
			{
	 			if((P1&0xf0)!=0xf0)
	  			{
	   				col=~(P1&0xff);	  //确定列线
	   				break;            //已定位后提前退出
	  			}
				else
	  			{
	   				i++;
	   				P1=a[i];
	  			}
			}
		}
		else
		{
			return 0;
		}
		while((P1&0xf0)!=0xf0);
		return (row|col);	 		//行线与列线组合后返回
 	}
 	else return 0;	         		//无键按下时返回0
}
//=======================一声提示音，表示有效输入========================
void OneAlam(void)
{
	ALAM=0;
	Delay5Ms();
    ALAM=1;
}
//========================二声提示音，表示操作成功========================
void TwoAlam(void)
{
	ALAM=0;
	Delay5Ms();
    ALAM=1;
    Delay5Ms();
	ALAM=0;
	Delay5Ms();
    ALAM=1;
}
//========================三声提示音,表示错误========================
void ThreeAlam(void)
{
	ALAM=0;
	Delay5Ms();
    ALAM=1;
    Delay5Ms();
	ALAM=0;
	Delay5Ms();
    ALAM=1;
    Delay5Ms();
	ALAM=0;
	Delay5Ms();
    ALAM=1;
}

重置密码

//========================重置密码==================================================
//==================================================================================
void ResetPassword(void)
{
	unsigned char i;
	unsigned char j;
	if(pass==0)
	{
		pass=0;
		DisplayChar();	   //显示错误
		ThreeAlam();	   //没开锁时按下重置密码报警3声
	}
	else				   //开锁状态下才能进行密码重置程序
	{
    	if(ReInputEn==1)   //开锁状态下，ReInputEn置1，重置密码允许
		{
			if(N==6)	   //输入6位密码
			{
				ReInputCont++;			//密码次数计数
				if(ReInputCont==2)		//输入两次密码
				{
					for(i=0;i<6;)
					{
						if(TempPassword[i]==InputData[i])	//将两次输入的新密码作对比
							i++;
						else								//如果两次的密码不同
						{
							//DisplayListChar(0,1,Error);
							write_1602com(er);
							for(j=0;j<16;j++)
							{
								write_1602dat(Error[j]);	//显示错误Error
							}
							ThreeAlam();			//错误提示
							pass=0;					//关锁
							ReInputEn=0;			//关闭重置功能，
							ReInputCont=0;
							DisplayChar();
							break;
						}
					}
					if(i==6)
					{
						//DisplayListChar(0,1,ResetOK);
						write_1602com(er);
						for(j=0;j<16;j++)
						{
							write_1602dat(ResetOK[j]);	  //密码修改成功，显示
						}

						TwoAlam();				//操作成功提示
					 	WrToROM(TempPassword,0,6);		//将新密码写入24C02存储
						ReInputEn=0;
					}
					ReInputCont=0;
					CorrectCont=0;
				}
				else					  //输入一次密码时
				{
					OneAlam();
					//DisplayListChar(0, 1, again); 		//显示再次输入一次
					write_1602com(er);
					for(j=0;j<16;j++)
					{
						write_1602dat(again[j]);			//显示再输入一次
					}
					for(i=0;i<6;i++)
					{
						TempPassword[i]=InputData[i];		//将第一次输入的数据暂存起来
					}
				}

			N=0;						//输入数据位数计数器清零
		   }
	    }
	}
}
