单应性（Homography）变换与单应性矩阵的求解

jiayuzhang128 2023-08-03 原文

单应性（Homography）变换

文章目录


单应性变换的严格数学定义请参考：

  • 《Multiple View Geometry in Computer Vision -2nd Edition》 by Richard Hartley, Andrew Zisserman
  • 第2.3节Projective transformations

1. 概念

  • 单应性变换又叫投影变换：应用在平面坐标变换中：

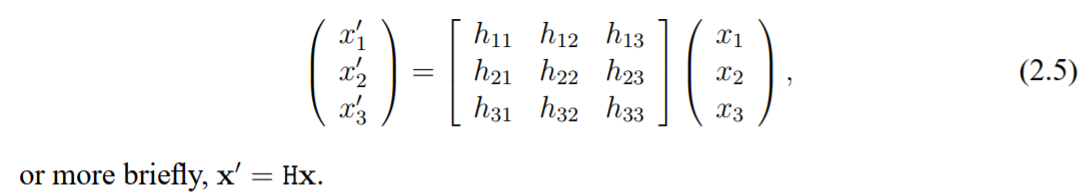

    • 平面投影变换是在三元素向量的齐次坐标下进行的线性变换，他由一个3×3的非奇异变换矩阵 H H H表示，具体如下：
    • x ′ x^{'} x′和 x x x都是齐次坐标，一般的有： x 3 ′ = x 3 = 1 x_{3}^{'}=x_{3}=1 x3′​=x3​=1

  • 单应性矩阵：

    • 单应矩阵描述两个平面上的对应点之间的变换关系；
    • 同一个平面在任意坐标系之间都可以建立单应性变换关系；

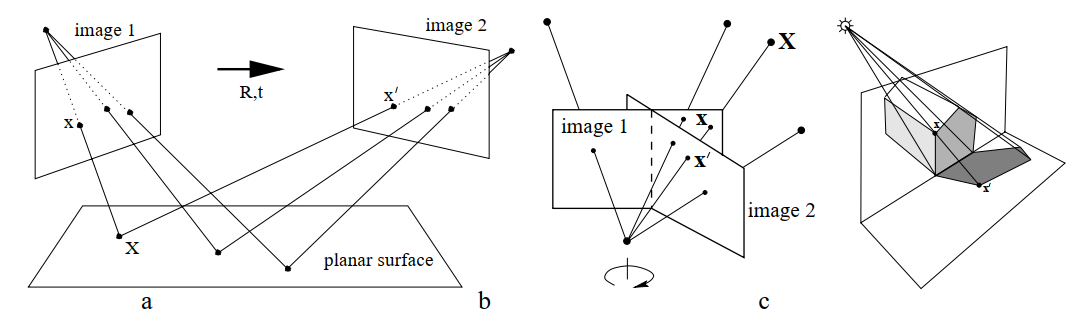

    • 如（a）：plannar surface上的X点可以通过单应性矩阵 H 1 H_{1} H1​和 H 2 H_{2} H2​变换到image1和image2，（b）和（c）同理。

2. 在CV方面的应用

  • 图像校正、图像拼接、相机位姿估计、视觉SLAM等。

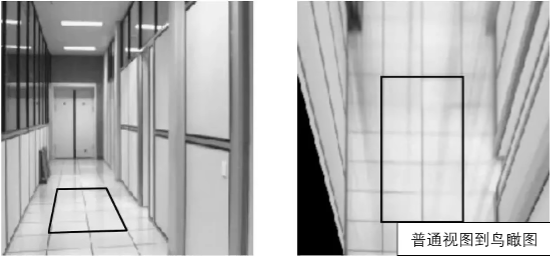

  • 图像校正

  • 视角变化

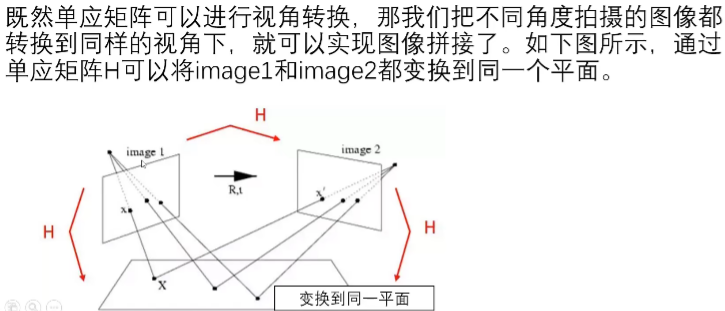

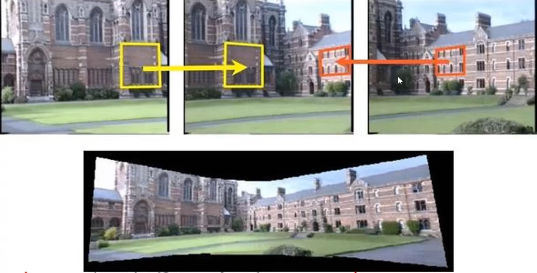

  • 图像拼接

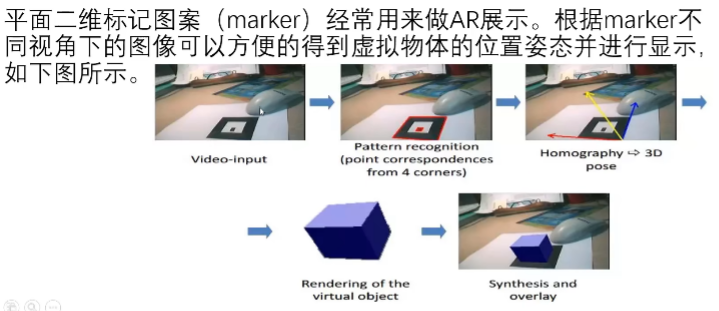

  • AR

3. 求解单应性矩阵

3.1 假设

  • 首先，我们假设两张图像中的对应点对齐次坐标为 P x y = ( x , y , 1 ) T P_{xy}=(x,y,1)^{T} Pxy​=(x,y,1)T和 P u v = ( u , v , 1 ) T P_{uv}=(u,v,1)^{T} Puv​=(u,v,1)T，单应矩阵H定义为：
    • H = [ h 11 h 12 h 13 h 21 h 22 h 23 h 31 h 32 h 33 ] H=\begin{bmatrix} h_{11} & h_{12} & h_{13} \\ h_{21} & h_{22} & h_{23} \\ h_{31} & h_{32} & h_{33} \end{bmatrix} H=⎣⎡​h11​h21​h31​​h12​h22​h32​​h13​h23​h33​​⎦⎤​
    • [ u v 1 ] = s [ h 11 h 12 h 13 h 21 h 22 h 23 h 31 h 32 h 33 ] [ x y 1 ] ( 1 ) \begin{bmatrix} u \\ v \\ 1 \end{bmatrix} =s \begin{bmatrix} h_{11} & h_{12} & h_{13} \\ h_{21} & h_{22} & h_{23} \\ h_{31} & h_{32} & h_{33} \end{bmatrix}\begin{bmatrix} x \\ y \\ 1 \end{bmatrix}\qquad\qquad\qquad\qquad\qquad\qquad(1) ⎣⎡​uv1​⎦⎤​=s⎣⎡​h11​h21​h31​​h12​h22​h32​​h13​h23​h33​​⎦⎤​⎣⎡​xy1​⎦⎤​(1)

3.2 性质

  • 这里使用的是齐次坐标系，也就是说可以进行任意尺度的缩放（s为尺度因子），也就是说把H乘以任意一个非零常数k并不改变上式结果，无非就是尺度因子s有所改变。
    • 比如我们把H乘以 1 h 33 \frac{1}{h_{33}} h33​1​可以得到：
      • H ′ = 1 h 33 H = 1 h 33 [ h 11 h 12 h 13 h 21 h 22 h 23 h 31 h 32 h 33 ] = [ h 11 ′ h 12 ′ h 13 ′ h 21 ′ h 22 ′ h 23 ′ h 31 ′ h 32 ′ 1 ] H'=\frac{1}{h_{33}}H=\frac{1}{h_{33}}\begin{bmatrix} h_{11} & h_{12} & h_{13} \\ h_{21} & h_{22} & h_{23} \\ h_{31} & h_{32} & h_{33} \end{bmatrix}=\begin{bmatrix} h_{11}' & h_{12}' & h_{13}' \\ h_{21}' & h_{22}' & h_{23}' \\ h_{31}' & h_{32}' & 1 \end{bmatrix} H′=h33​1​H=h33​1​⎣⎡​h11​h21​h31​​h12​h22​h32​​h13​h23​h33​​⎦⎤​=⎣⎡​h11′​h21′​h31′​​h12′​h22′​h32′​​h13′​h23′​1​⎦⎤​
      • 而上述等式依然成立
    • 同理H乘以 1 ∑ i = 1 3 ∑ j = 1 3 h i j 2 \frac{1}{\sqrt{\sum_{i=1}^3\sum_{j=1}^3h_{ij}^{2}}} ∑i=13​∑j=13​hij2​ ​1​ 可以得到约束：
      • h 11 ′ 2 + h 12 ′ 2 + h 13 ′ 2 + h 21 ′ 2 + h 22 ′ 2 + h 23 ′ 2 + h 31 ′ 2 + h 32 ′ 2 + h 33 ′ 2 = 1 h_{11}'^{2} + h_{12}'^{2} + h_{13}'^{2} + h_{21}'^{2} + h_{22}'^{2} + h_{23}'^{2} + h_{31}'^{2} + h_{32}'^{2} + h_{33}'^{2}=1 h11′2​+h12′2​+h13′2​+h21′2​+h22′2​+h23′2​+h31′2​+h32′2​+h33′2​=1
      • 即 ∑ i = 1 3 ∑ j = 1 3 h i j ′ 2 = 1 \sum_{i=1}^3\sum_{j=1}^3h_{ij}'^{2}=1 ∑i=13​∑j=13​hij′2​=1
    • 由此我们可以得出单应性矩阵有8个自由度，并非9个自由度。

3.3 求解

  • 由3.1中假设公式（1）可得:
    • { u = h 11 x + h 12 y + h 13 h 31 x + h 32 y + h 33 v = h 21 x + h 22 y + h 23 h 31 x + h 32 y + h 33 \left\{\begin{array}{ll} u=\frac{h_{11}x + h_{12}y + h_{13}}{h_{31}x + h_{32}y + h_{33}} \\ v=\frac{h_{21}x + h_{22}y + h_{23}}{h_{31}x + h_{32}y + h_{33}}\end{array} \right. {u=h31​x+h32​y+h33​h11​x+h12​y+h13​​v=h31​x+h32​y+h33​h21​x+h22​y+h23​​​，进一步变换得：
    • { u ( h 31 x + h 32 y + h 33 ) = h 11 x + h 12 y + h 13 v ( h 31 x + h 32 y + h 33 ) = h 21 x + h 22 y + h 23 \left\{\begin{array}{ll} u(h_{31}x + h_{32}y + h_{33})=h_{11}x + h_{12}y + h_{13} \\ v(h_{31}x + h_{32}y + h_{33})=h_{21}x + h_{22}y + h_{23}\end{array} \right. {u(h31​x+h32​y+h33​)=h11​x+h12​y+h13​v(h31​x+h32​y+h33​)=h21​x+h22​y+h23​​，进一步得到：
    • { x h 11 + y h 12 + h 13 − u x h 31 − u y h 32 − u h 33 = 0 x h 21 + y h 22 + h 23 − v x h 31 − v y h 32 − v h 33 = 0 \left\{\begin{array}{ll} xh_{11} + yh_{12} + h_{13} - uxh_{31} - uyh_{32} - uh_{33}=0\\ xh_{21} + yh_{22} + h_{23} - vxh_{31} - vyh_{32} - vh_{33}=0\end{array} \right. {xh11​+yh12​+h13​−uxh31​−uyh32​−uh33​=0xh21​+yh22​+h23​−vxh31​−vyh32​−vh33​=0​，化成矩阵形式有：
    • [ x y 1 0 0 0 − u x − u y − u 0 0 0 x y 1 − v x − v y − v . . . . . . . . . . . . . . . . . . . . . ] [ h 11 h 12 h 113 h 21 h 22 h 23 h 31 h 32 h 33 ] = 0 \begin{bmatrix} x & y& 1& 0&0&0& - ux& -uy& -u \\ 0&0&0&x & y& 1& - vx& -vy& -v \\ ...\\...\\...\\...\\...\\...\\... \end{bmatrix}\begin{bmatrix} h_{11} \\ h_{12} \\ h_{113}\\h_{21}\\h_{22}\\h_{23}\\h_{31}\\h_{32}\\h_{33} \end{bmatrix}=0 ⎣⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎡​x0.....................​y0100x0y01−ux−vx−uy−vy−u−v⎦⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎤​⎣⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎡​h11​h12​h113​h21​h22​h23​h31​h32​h33​​⎦⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎤​=0，更进一步抽象：
    • [ P x y T 0 ⃗ T − u P x y T 0 ⃗ T P x y T − v P x y T ] h = 0 \begin{bmatrix} P_{xy}^{T} & \vec{0}^{T} & - uP_{xy}^{T} \\ \vec{0}^{T} &P_{xy}^{T} &- vP_{xy}^{T} \end{bmatrix}h=0 [PxyT​0 T​0 TPxyT​​−uPxyT​−vPxyT​​]h=0
      • 其中 h = [ h 11 h 12 h 113 h 21 h 22 h 23 h 31 h 32 h 33 ] T h=\begin{bmatrix} h_{11} & h_{12}& h_{113}&h_{21}&h_{22}&h_{23}&h_{31}&h_{32}&h_{33} \end{bmatrix}^{T} h=[h11​​h12​​h113​​h21​​h22​​h23​​h31​​h32​​h33​​]T
      • 0 ⃗ T = [ 0 0 0 ] \vec{0}^{T}=\begin{bmatrix} 0&0&0 \end{bmatrix} 0 T=[0​0​0​]
    • 我们发现一对点可以提供两个方程

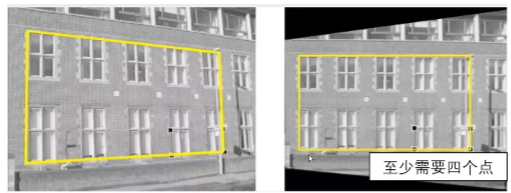

    • 由于单应矩阵H包含了 ∣ ∣ H ∣ ∣ F = ∑ i = 1 3 ∑ j = 1 3 h i j ′ 2 = 1 ||H||_{F}=\sum_{i=1}^3\sum_{j=1}^3h_{ij}'^{2}=1 ∣∣H∣∣F​=∑i=13​∑j=13​hij′2​=1或者 h 33 = 1 h_{33}=1 h33​=1约束，因此根据上式的线性方程组8自由度的H我们至少需要4对点才能计算出单应矩阵。

4. 优化

但是，以上只是理论推导，在真实的应用场景中，我们计算的点对中都会包含噪声。比如点的位置偏差几个像素，甚至出现特征点对误匹配的现象，如果只使用4个点对来计算单应矩阵，那会出现很大的误差。因此，为了使得计算更精确，一般都会使用远大于4个点对来计算单应矩阵。另外上述方程组采用直接线性解法通常很难得到最优解，所以实际使用中一般会用其他优化方法如奇异值分解、Levenberg-Marquarat(LM)算法等进行求解，具体的优化过程可以参考张正友相机标定中得优化方法。

5. 推荐阅读

（超详细）张氏标定法原理及公式推导

求解Homographyspanclassstyle计算机视觉线性代数
