本文对于初学者的Gazebo仿真给出导学,通过学习,能使初学者对ROS2和gazebo配合得到初步认知。本文是系列文档,我们将讲述小车的种种仿真,本篇只是开头,讲最简单的仿真----运动仿真。
全文的环境为: Ubuntu 20.04 + ROS2 foxy + Gazebo11
因为在foxy装完后,发现系统内无gazebo-plugin,因此,需要安装它。
sudo apt install ros-foxy-gazebo-*

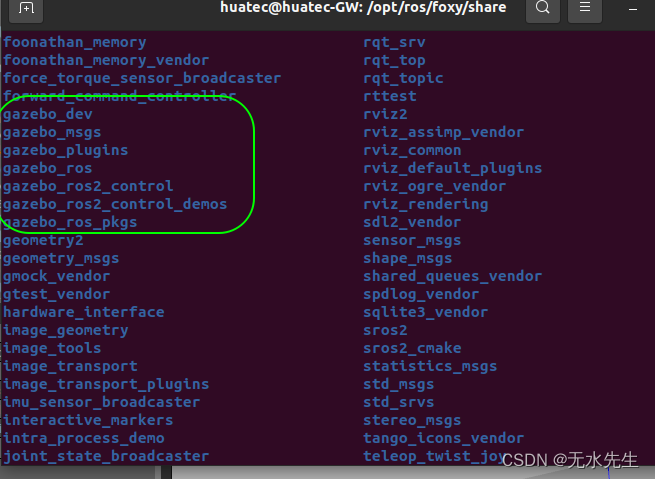

注意:无论Ubuntu系统内有无安装gazebo,如已经独立安装,最后在路径:
cd /opt/ros/foxy/share 下,必须看到:

( 若需要改apt-get的换数据源:
从ubuntu首先进入 Settings -> Software & Updates -> Ubuntu Software, Download from 处选择对应的源即可。 )
gazebo --version
系统路径下,有许多预设案例,我们可以跑其中之一,若跑其它案例与此雷同。
gazebo --verbose /opt/ros/foxy/share/gazebo_plugins/worlds/gazebo_ros_diff_drive_demo.world

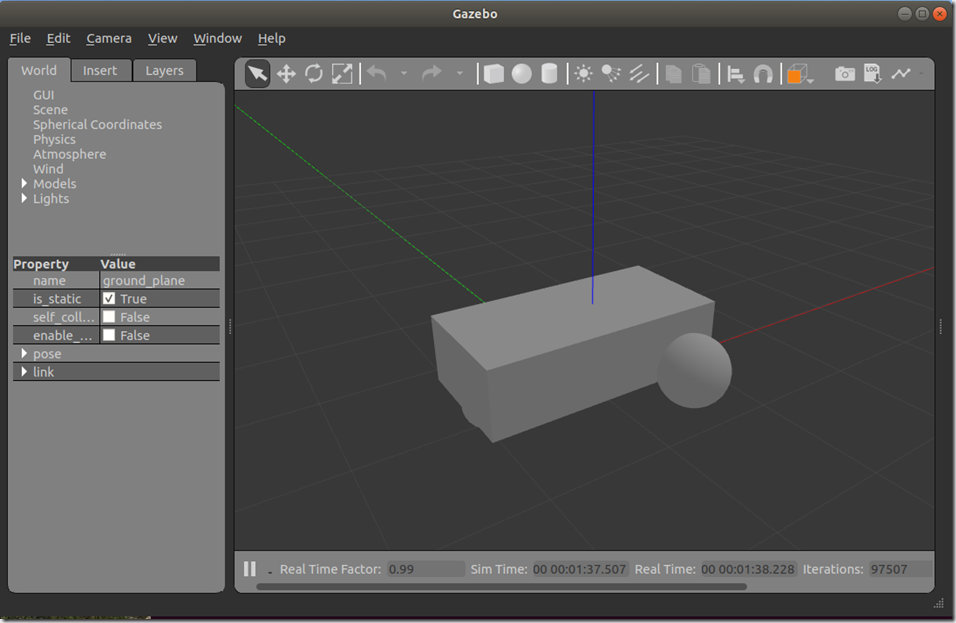

出现如下:

ros2 toplic list
系统若正常显示为:

驱动小车直线行驶指令:
ros2 topic pub /demo/cmd_demo geometry_msgs/Twist '{linear: {x: 1.0}}' -1
ros2 topic pub /demo/cmd_demo geometry_msgs/msg/Twist "{linear:{x=5,y=5,z:0},angular:{x=0,y=0,z=3.14}}"
这是小车的传感器反馈到控制系统的topic。
ros2 topic echo /demo/odom_demo

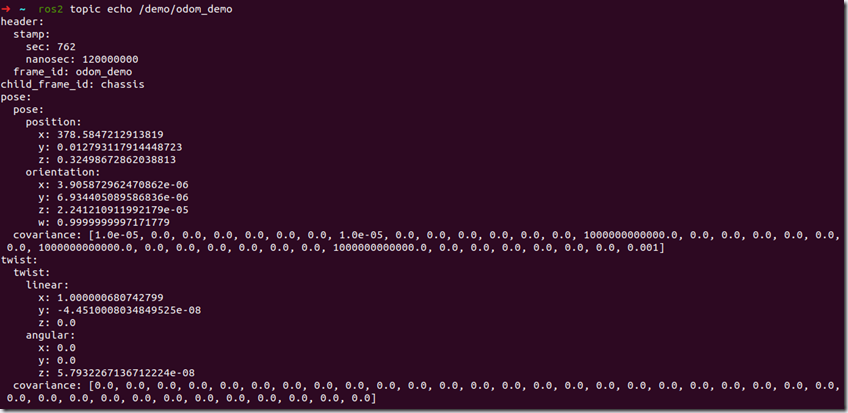

话题列表中还有一个odom_demo,可以实时反馈小车的里程计信息:

所谓程序语言的类别,有两种:
gazebo仿真属于描述性的程序代码xml。

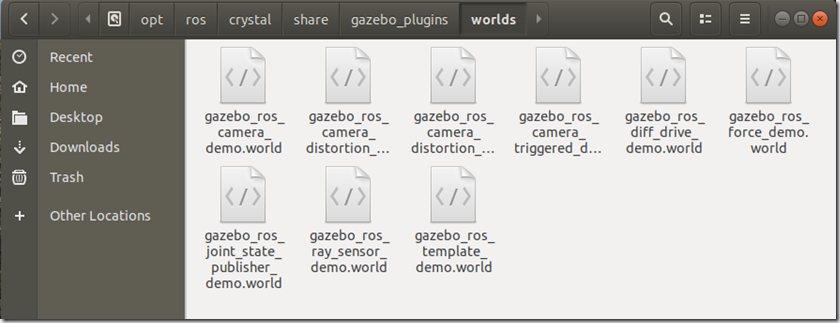

下面我们对文件gazebo_ros_diff_drive_demo.world进行解读,该文件可以在以下路径中找到:
gazebo_ros_diff_drive_demo.world文件内容并不算多,主要是sdf模型文件的描述。
头部注释里是该例程的使用方法,大家也都可以试一下:
Gazebo ROS differential drive plugin demo
Try sending commands:
ros2 topic pub /demo/cmd_demo geometry_msgs/Twist '{linear: {x: 1.0}}' -1
ros2 topic pub /demo/cmd_demo geometry_msgs/Twist '{angular: {z: 0.1}}' -1
Try listening to odometry:
ros2 topic echo /demo/odom_demo
Try listening to TF:
ros2 run tf2_ros tf2_echo odom chassis
ros2 run tf2_ros tf2_echo chassis right_wheel
ros2 run tf2_ros tf2_echo chassis left_wheel
接下来是sdf模型相关的描述,除了ground和sun模型的调用外,重点是小车模型vehicle的描述,和URDF建模的语都是xml结构体:

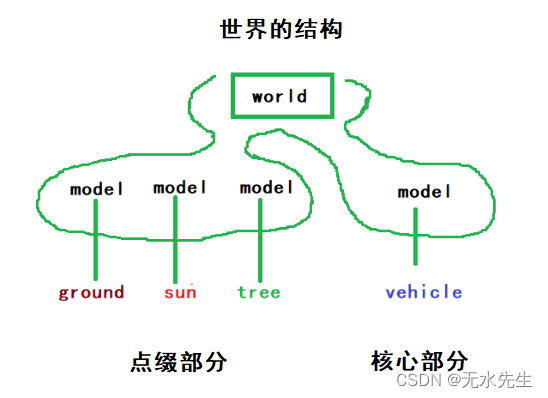

对world的描述分两部分:

无论world的点缀部分、还是核心部分都是由许多model组成,这些model有些是环境的,有些是被控对象的。
<world name="default">
<include>
<uri>model://ground_plane</uri>
</include>
<include>
<uri>model://sun</uri>
</include>
<model name='vehicle'>
...
</model>
</world >
对于任意model都包含以下属性:
关于model的构成:
<world name="default">
<include>
<uri>model://ground_plane</uri>
</include>
<include>
<uri>model://sun</uri>
</include>
<model name='vehicle'>
<pose>0 0 0.325 0 -0 0</pose>
<link name='chassis'>
<pose>-0.151427 -0 0.175 0 -0 0</pose>
<inertial>
<mass>1.14395</mass>
<inertia>
<ixx>0.126164</ixx>
<ixy>0</ixy>
<ixz>0</ixz>
<iyy>0.416519</iyy>
<iyz>0</iyz>
<izz>0.481014</izz>
</inertia>
</inertial>
<visual name='visual'>
<geometry>
<box>
<size>2.01142 1 0.568726</size>
</box>
</geometry>
</visual>
<collision name='collision'>
<geometry>
<box>
<size>2.01142 1 0.568726</size>
</box>
</geometry>
</collision>
</link>
<link name='left_wheel'>
<pose>0.554283 0.625029 -0.025 -1.5707 0 0</pose>
<inertial>
<mass>2</mass>
<inertia>
<ixx>0.145833</ixx>
<ixy>0</ixy>
<ixz>0</ixz>
<iyy>0.145833</iyy>
<iyz>0</iyz>
<izz>0.125</izz>
</inertia>
</inertial>
<visual name='visual'>
<geometry>
<sphere>
<radius>0.3</radius>
</sphere>
</geometry>
</visual>
<collision name='collision'>
<geometry>
<sphere>
<radius>0.3</radius>
</sphere>
</geometry>
<surface>
<friction>
<ode>
<mu>1</mu>
<mu2>1</mu2>
<slip1>0</slip1>
<slip2>0</slip2>
</ode>
</friction>
<contact>
<ode>
<soft_cfm>0</soft_cfm>
<soft_erp>0.2</soft_erp>
<kp>1e+13</kp>
<kd>1</kd>
<max_vel>0.01</max_vel>
<min_depth>0.01</min_depth>
</ode>
</contact>
</surface>
</collision>
</link>
<link name='right_wheel'>
<pose>0.554282 -0.625029 -0.025 -1.5707 0 0</pose>
<inertial>
<mass>2</mass>
<inertia>
<ixx>0.145833</ixx>
<ixy>0</ixy>
<ixz>0</ixz>
<iyy>0.145833</iyy>
<iyz>0</iyz>
<izz>0.125</izz>
</inertia>
</inertial>
<visual name='visual'>
<geometry>
<sphere>
<radius>0.3</radius>
</sphere>
</geometry>
</visual>
<collision name='collision'>
<geometry>
<sphere>
<radius>0.3</radius>
</sphere>
</geometry>
<surface>
<friction>
<ode>
<mu>1</mu>
<mu2>1</mu2>
<slip1>0</slip1>
<slip2>0</slip2>
</ode>
</friction>
<contact>
<ode>
<soft_cfm>0</soft_cfm>
<soft_erp>0.2</soft_erp>
<kp>1e+13</kp>
<kd>1</kd>
<max_vel>0.01</max_vel>
<min_depth>0.01</min_depth>
</ode>
</contact>
</surface>
</collision>
</link>
<link name='caster'>
<pose>-0.957138 -0 -0.125 0 -0 0</pose>
<inertial>
<mass>1</mass>
<inertia>
<ixx>0.1</ixx>
<ixy>0</ixy>
<ixz>0</ixz>
<iyy>0.1</iyy>
<iyz>0</iyz>
<izz>0.1</izz>
</inertia>
</inertial>
<visual name='visual'>
<geometry>
<sphere>
<radius>0.2</radius>
</sphere>
</geometry>
</visual>
<collision name='collision'>
<geometry>
<sphere>
<radius>0.2</radius>
</sphere>
</geometry>
</collision>
</link>
<joint name='left_wheel_joint' type='revolute'>
<parent>chassis</parent>
<child>left_wheel</child>
<axis>
<xyz>0 0 1</xyz>
<limit>
<lower>-1.79769e+308</lower>
<upper>1.79769e+308</upper>
</limit>
</axis>
</joint>
<joint name='right_wheel_joint' type='revolute'>
<parent>chassis</parent>
<child>right_wheel</child>
<axis>
<xyz>0 0 1</xyz>
<limit>
<lower>-1.79769e+308</lower>
<upper>1.79769e+308</upper>
</limit>
</axis>
</joint>
<joint name='caster_wheel' type='ball'>
<parent>chassis</parent>
<child>caster</child>
</joint>
重点是最下边的差速控制器插件配置,其中的参数配置和ROS 1是一致的:
<plugin name='diff_drive' filename='libgazebo_ros_diff_drive.so'>
<ros>
<namespace>/demo</namespace>
<argument>cmd_vel:=cmd_demo</argument>
<argument>odom:=odom_demo</argument>
</ros>
<!-- wheels -->
<left_joint>left_wheel_joint</left_joint>
<right_joint>right_wheel_joint</right_joint>
<!-- kinematics -->
<wheel_separation>1.25</wheel_separation>
<wheel_diameter>0.6</wheel_diameter>
<!-- limits -->
<max_wheel_torque>20</max_wheel_torque>
<max_wheel_acceleration>1.0</max_wheel_acceleration>
<!-- output -->
<publish_odom>true</publish_odom>
<publish_odom_tf>true</publish_odom_tf>
<publish_wheel_tf>true</publish_wheel_tf>
<odometry_frame>odom_demo</odometry_frame>
<robot_base_frame>chassis</robot_base_frame>
</plugin>
(更新中...)
