Matlab 绘制直方图、面积图、饼图、针状图

HYXXTD 2023-11-02 原文

Matlab绘制直方图

函数命令：bar、barh
其中bar格式就是我们常见的直方图，barh格式则是将直方图横着放过来的样子
调用格式：

bar;                          %长度为y的直方图(宽度系统自动匹配)
bar(y);                       %长度为y的直方图(宽度系统自动匹配)
bar(y,width);                 %长度为y,宽度为width的直方图
bar(x,y);                     %在x处生成，长度为y的直方图
bar(x,y,width);               %在x处生成,长度为y,宽度为width的直方图
y=[1,2,3;4,5,6];bar(y,0.5);   %生成两组高度分别为1 2 3和4 5 6宽度都为0.5的直方图
y=[a,b,c;d,e,f];bar(y,'grouped');  %将两组直方图绘制在一起
y=[a,b,c;d,e,f];bar(y,'stack');%将两组直方图堆叠在一起
barh(y);         %将直方图横着放置

将多张直方图***分别***绘制在一张figure上：
函数命令：
subplot(y1);
bar(y1,width);
subplot(y2);
bar(y2,width,‘grouped’)
如：

y1=[3,3,1];
y2=[3,3,4];
y3=[1,2,6];
subplot(3,1,1);bar(y1,0.5);
subplot(3,1,2);bar(y2,0.5,'grouped');
subplot(3,1,3);bar(y3,0.7,'grouped'))

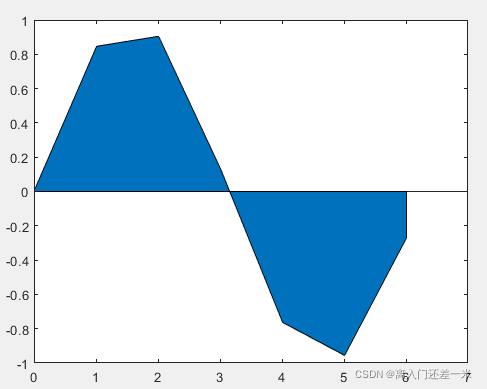

面积图

函数命令：area
调用格式：area(x,y)
例：

x=0.01:2*pi;
>> y=sin(x);
>> area(x,y)

饼图

函数命令：pie
调用格式：pie(x)
pie(x,explode)
pie(x,{labels})
subplode(x);pie(x)
如：在一次问卷调查中，90分以上有65人，80-90分有39人，75-80分的有21人，70-75分的有3人，65-70分的有2人，请画出饼图

x=[65,39,21,3,2];
pie(x)

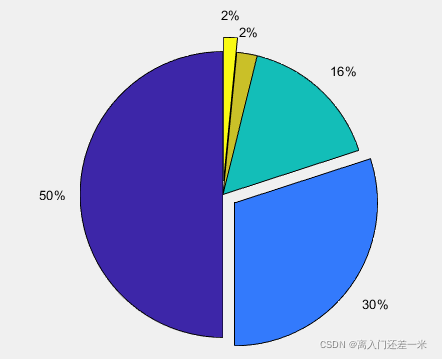

将某一项或某几项单独列开：

x=[65,39,21,3,2];
explode=[0,1,0,0,1];%将第二项和最后一项单独列开
pie(x,explode);

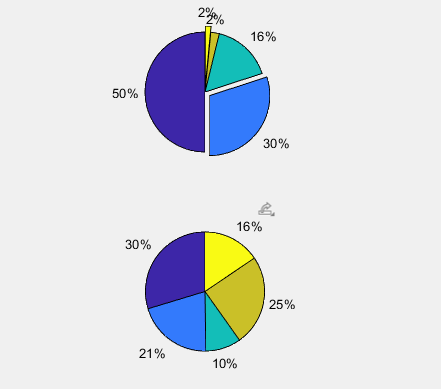

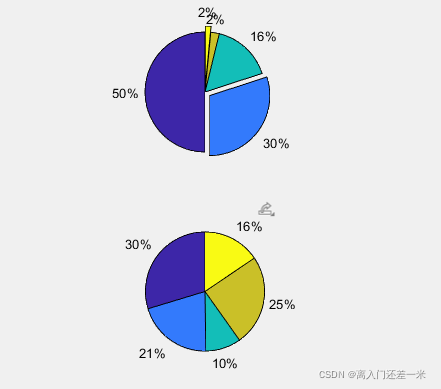

将两张饼图分别绘制在一个figure上：
函数指令：subplot
如：

x1=[65,39,21,3,2];
explode=[0,1,0,0,1];    %将x1的第二项和最后一项单独列开(根据情况可有可无)
subplot(2,1,1);
pie(x,explode);
x2=[65,45,21,54,34];
subplot(2,1,2);
pie(x2);


加标签的指令：pie(x,label)

x=[65,39,21,3,2];
explode=[0,1,0,0,1];%将第二项和最后一项单独列开
pie(x,explode);
pie(x,{'a','b','c','d','e'});

但凡是对图形的修饰都可用属性检查器可视化的手动实现

针状图

函数指令：stem(x)
例：
绘制x=[1,2,3,4,5,6]的针状图

clf %清除之前的图片
x=[1,2,3,4,5,6];
stem(x)


将多张针状图分别绘制在一张表格上的方法跟以上一样，都是subplot。
同时用subplot也可将不同类型的图分别绘制在一个figure上。

针状Matlabspanclasstoken开发语言矩阵
