这里使用的是STM32F407，主频168M。

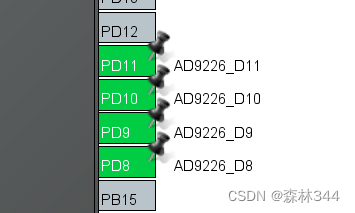

这里使用GPIOD，需要注意的是，所用的引脚要来自同一个端口。

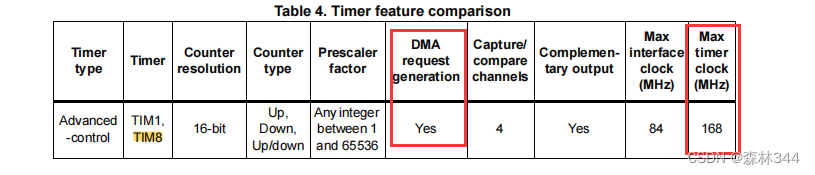

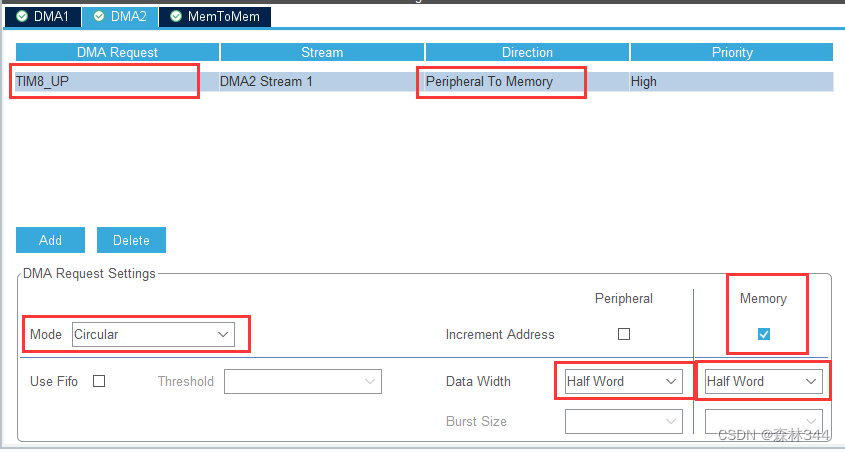

在STM32F4里，可以当DMA的触发源同时频率可以达到系统主频的定时器只有高级定时器（TIM8和TIM1）

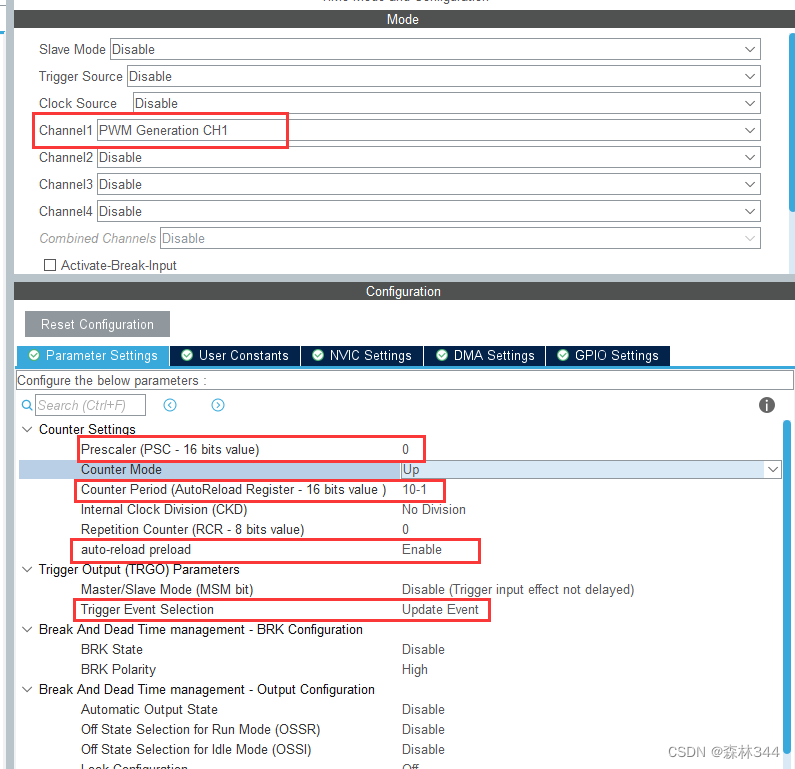

让TIM8产生上溢事件的的频率为主频的十分之一。
开启PWM输出，为ADC提供时钟。

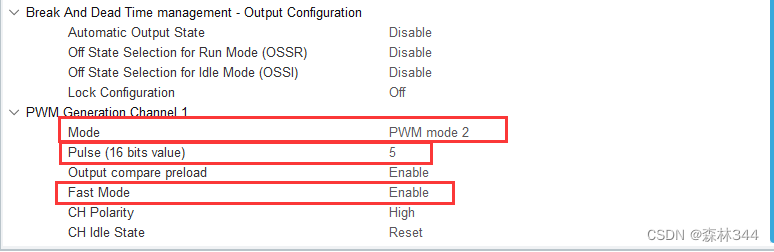

PWM mode2：让PWM上升沿的时候产生一次上溢事件
Pulse = 5：产生方波
Fast Mode ：加快输出PWM波的引脚的电平反转速度

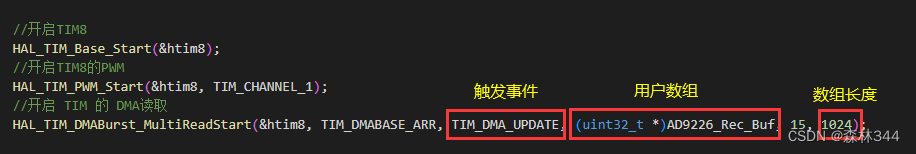

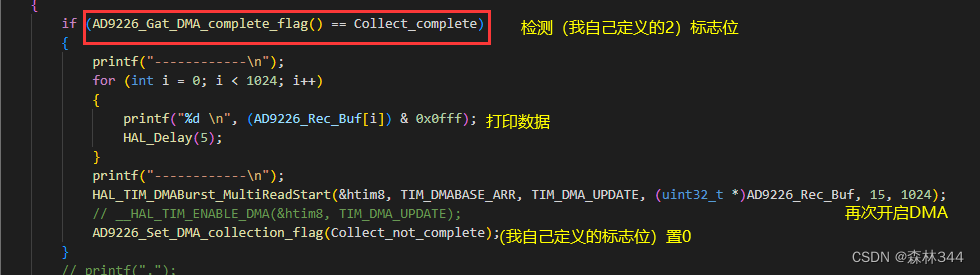

需要注意的是，这里开启DMA的函数（HAL_TIM_DMABurst_MultiReadStart）被我改过
直接用是用不了的
函数里面我改了红框的位置，那里原本放的是一个定时器的寄存器地址。

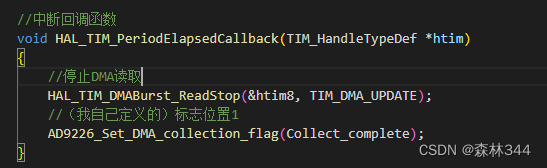

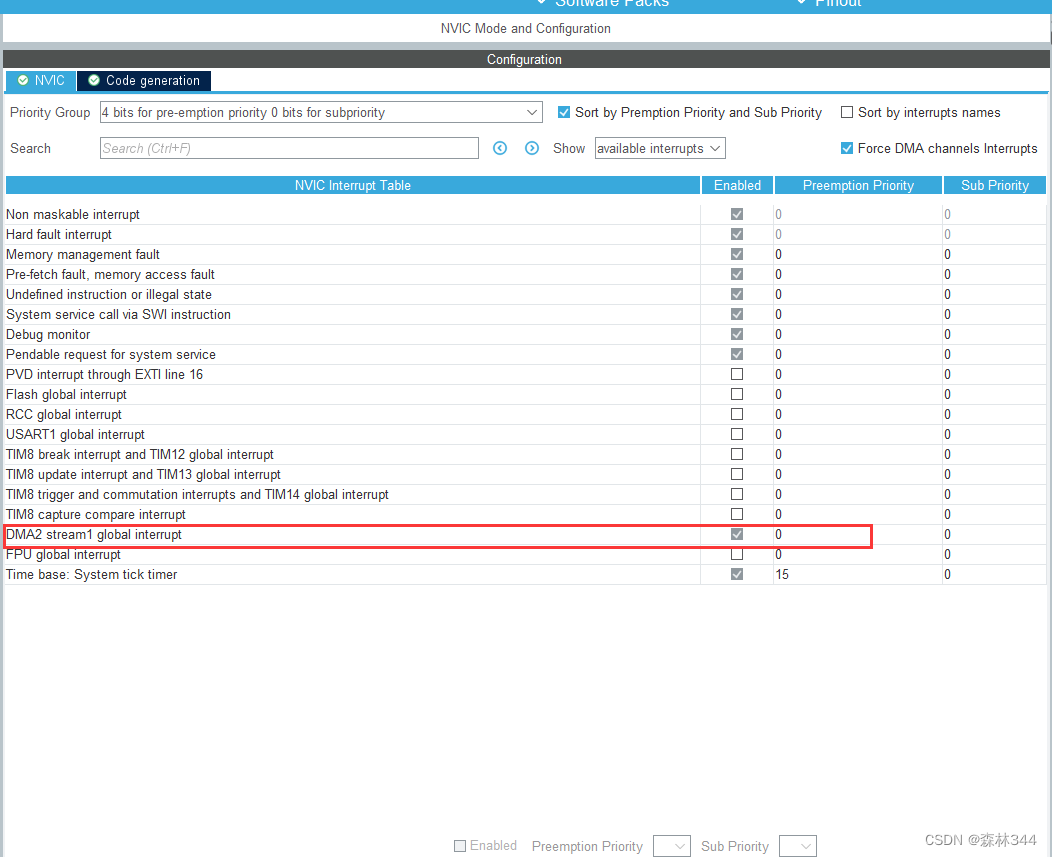

DMA中断时默认开启的
AD9226的D11接到STM32的D0，D10接到D1·······以此类推，单片机与ADC上的引脚倒序相接。

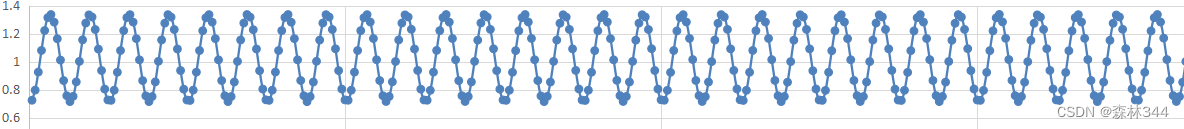

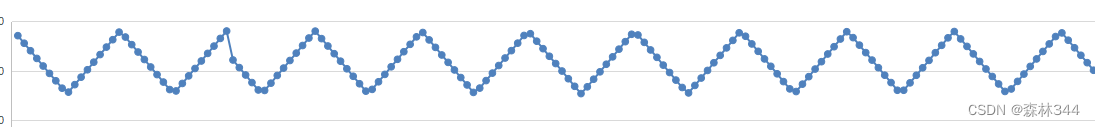

下图是用AD9226采集1MHz的三角波打点的波形。
一个周期大约16~17个点，采样率达到要求
不过在第35个点的位置上，出现了波形跳变，不管我采几次，怎么设置频率，改数组长度，都没有用
然后我降低了采样率到1M，采集频率更低的信号
然后波形跳变的问题就消失了
目前还没找到原因
我试过将分频改为9，即采样率为168M的九分之一，依然可以工作，但偶尔会有漏采的情况。

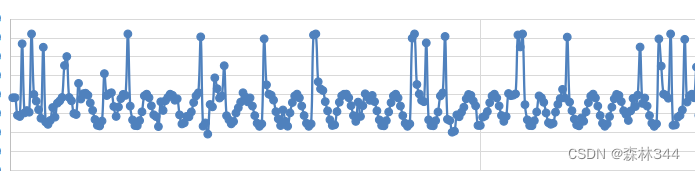

再高就会工作不稳定。如下图
