343、实验:vrrp + MSTP实现冗余

实验topo:

实验步骤:

vlan10 配置vrrp,并将SW1作为主链路;

SW1:

#

interface GigabitEthernet0/0/1

 port link-type trunk

 port trunk allow-pass vlan 2 to 4094

#

interface GigabitEthernet0/0/2

 port link-type trunk

 port trunk allow-pass vlan 2 to 4094

#

vlan batch 10 20

#

#

interface Vlanif1

#

interface Vlanif10

 ip address 192.168.1.254 255.255.255.0

 vrrp vrid 1 virtual-ip 192.168.1.1

 vrrp vrid 1 priority 105

#

SW2:

#

interface Vlanif1

#

interface Vlanif10

 ip address 192.168.1.253 255.255.255.0

 vrrp vrid 1 virtual-ip 192.168.1.1

#

interface MEth0/0/1

#

interface GigabitEthernet0/0/1

 port link-type trunk

 port trunk allow-pass vlan 2 to 4094

#

interface GigabitEthernet0/0/2

 port link-type trunk

 port trunk allow-pass vlan 2 to 4094

#

查看vrrp 状态:

vlan 20 配置vrrp,并将SW2 作为主链路:

SW1:

#

interface Vlanif20

 ip address 192.168.20.254 255.255.255.0

 vrrp vrid 2 virtual-ip 192.168.20.1

#

SW2:

#

interface Vlanif20

 ip address 192.168.20.253 255.255.255.0

 vrrp vrid 2 virtual-ip 192.168.20.1

 vrrp vrid 2 priority 105

#

查看vrrp状态:

此时如果不做MSTP,就会出现有一个端口被阻塞,就不能实现vrrp;

为了让核心交换机的下联口故障时候,可以让vrrp主动切换至备核心:

SW1:

#

 vrrp vrid 1 track interface GigabitEthernet0/0/1

#

SW2:

#

 vrrp vrid 1 track interface GigabitEthernet0/0/1

#

tips:如果不设置跟踪接口状态,那么vrpp 就不会知道链路已经故障,还是走最优路径;

tips :如图topo,由于局域网产生环路,所以启动stp之后会产生一个阻塞端口,SW2的G0/0/1为阻塞端口,当vlan 20 的PC与网关通信时,由于最短 路径阻塞只能走备链路;vrrp就没有实际意义;

因此,需要配合MSTP使用;

MSTP配置:

SW1:

#

stp region-configuration

 region-name vrrpmstp

 instance 1 vlan 10

 instance 2 vlan 20

 active region-configuration

#

SW2:

#

stp region-configuration

 region-name vrrpmstp

 instance 1 vlan 10

 instance 2 vlan 20

 active region-configuration

#

SW3:

#

stp region-configuration

 region-name vrrpmstp

 instance 1 vlan 10

 instance 2 vlan 20

 active region-configuration

#

设置实例1 的根桥为SW1,备桥为SW2:

SW1

#

stp instance 1 root primary

#

SW2 :

#

stp instance 1 root secondary

#

设置实例2的根桥为SW2,备桥为SW1:

SW1:

#

stp instance 2 root secondary

#

SW2:

#

stp instance 2 root primary

#

查看实例1 的跟端口:

tips:此时 SW3的g/0/2口为阻塞端口

查看实例2 的跟端口:

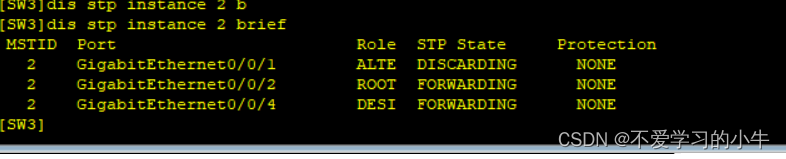

tips:此时对于实例2 SW3的G0/0/1口为阻塞端口

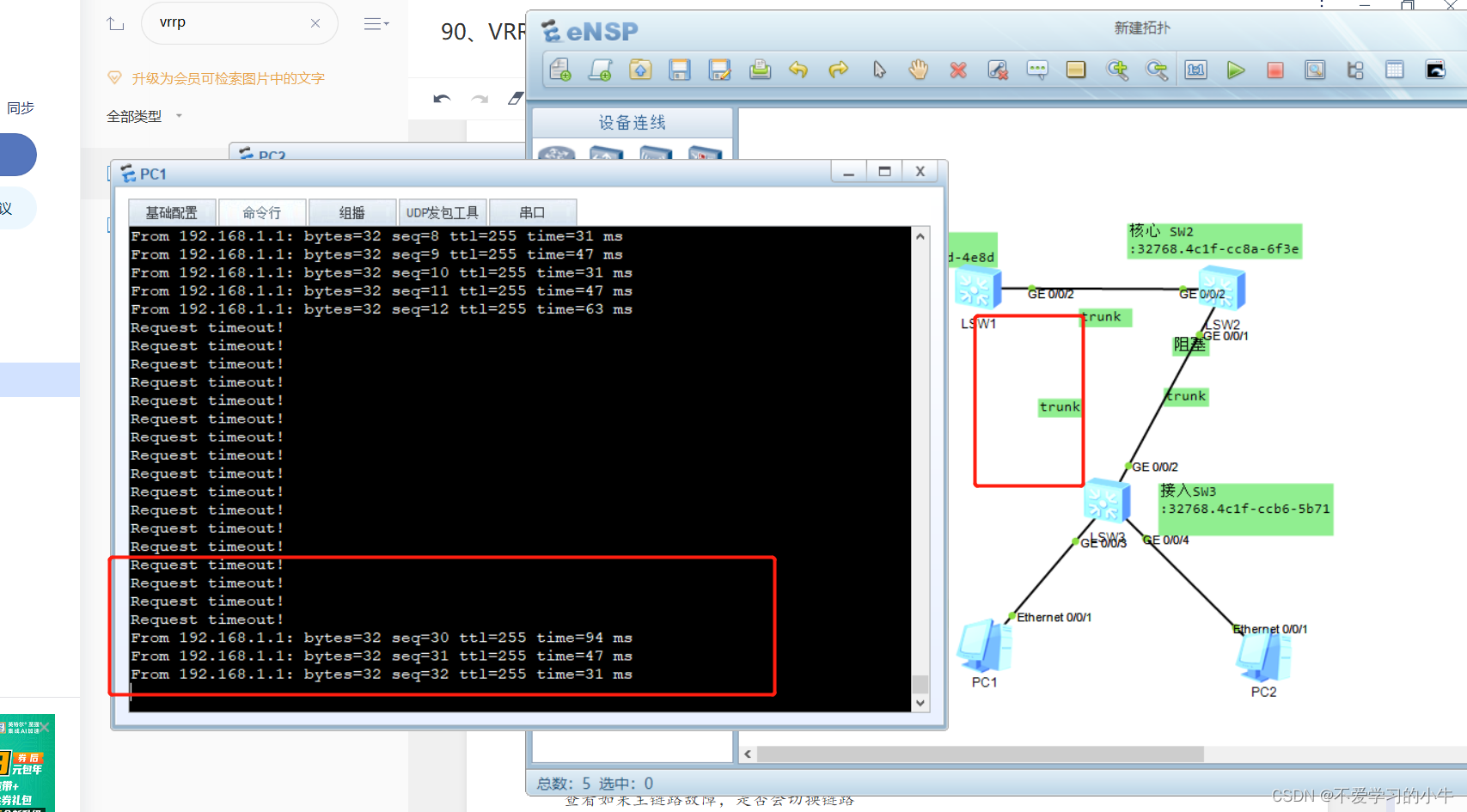

查看如果主链路故障,是否会切换链路

tips:主链路故障之后,需要一定的收敛时间才会切换至备份链路;
