STM32HAL库学习笔记（一）——GPIO

小祺的宝宝 2023-12-18 原文

一、基础知识

GPIO全名为General Purpose Input Output，即通用输入输出。有时候简称为“IO口”。通用，说明它是常见的。输入输出，就是说既能当输入口使用，又能当输出口使用。端口，就是元器件上的一个引脚。

输入模式和输出模式是GPIO的基本特性，当然GPIO还有其它模式可选。

IO耐压问题

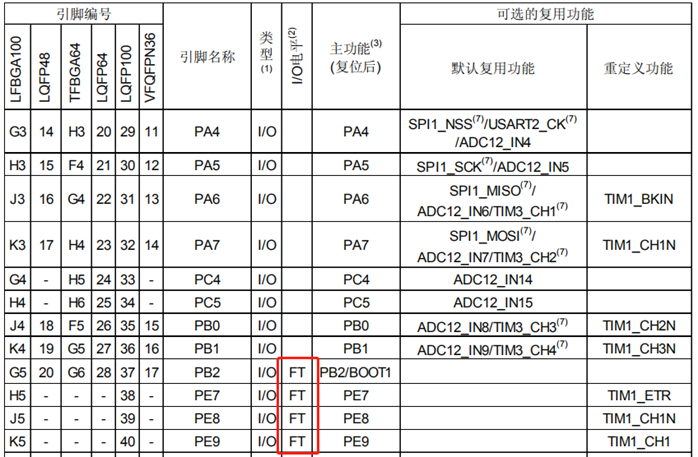

STM32是一款3.3V电压的芯片，IO输出是3.3V,但IO大部分都是可以容忍5V电压输入。一般在芯片手册的“引脚定义”章节可以查看到有FT标识表示该IO可以容忍5V电压输入。

二、在HAL库中的GPIO的模式

１、输入模式GPIO＿Input

        上拉或下拉输入（GPIO　Pull-up／Pull-down）：

        ｜浮空输入（No　pull－up　and　no　pull－down）：引脚电平是真实的外部连接器件电压，电平有不确定性

        ｜上拉输入（Pull－up）：默认通过电阻上拉到VCC,不接外部器件时可以读出高电平

        ｜下拉输入（Pull-down）：默认通过电阻下拉到GND,不接外部器件时可以读出低电平

２、输出模式GPIO_Out

        默认输出电平（GPIO　output　level）：

        ｜低电平（Low）：默认输出低电平

        ｜高电平（High）：默认输出高电平

        输出类型（GPIO　Mode）：

        ｜推挽输出（Output　Push　Pull）：一种使用一对选择性地从相连负载灌电流或者拉电流的器件的电路。

        ｜开漏输出（Output　Open　Drain）：高电平时没有驱动能力，需要借助外部上拉电阻完成对外驱动。

        上拉或下拉输出（GPIO　Pull-up／Pull-down）：

        ｜浮空输出（No　pull－up　and　no　pull－down）：引脚电平是真实的外部连接器件电压，电平有不确定性

        ｜上拉输出（Pull－up）：默认通过电阻上拉到VCC,不接外部器件时可以输出高电平

        ｜下拉输出（Pull-down）：默认通过电阻下拉到GND,不接外部器件时可以输出低电平

        输出频率（Maximum　output　speed）：

        ｜低频率输出（LOW）

        ｜中频率输出（Medium）

        ｜高频率输出（High）

        ｜极高频率输出（Very　High）

三、在CubeMX中修改引脚名称

        1.在左侧找到System Core->GPIO；

        2.找到应对的GPIO，例如PH10；

        3.在下方的配置单中User Label 填写命名，填好后会在芯片缩略图中更新

        4.点击 GENERATE CODE 生成代码

四、常用引脚输入函数

        函数名：HAL_GPIO_ReadPin(参数1,参数2)

        函数作用：读取对应的引脚电平

        返回值：若读取到高电平，则返回GPIO_PIN_SET；反之，读取到低电平，则返回GPIO_PIN_RESET

        参数1：GPIOx      对应GPIO总线，其中x可以是A...I，例如PH10，则输入GPIOH

        参数2：GPIO_Pin   对应引脚数，可以是1...15，例如PH10，则输入GPIO_PIN_10

五、常用引脚输出函数

        函数名：HAL_GPIO_WritePin(参数1,参数2,参数3)

        函数作用：使对应的引脚输出高电平或者低电平

        返回值：viod

        参数1：GPIOx      对应GPIO总线，其中x可以是A...I，例如PH10，则输入GPIOH

        参数2：GPIO_Pin   对应引脚数，可以是1...15，例如PH10，则输入GPIO_PIN_10

        参数3：PinState    GPIO_PIN_RESET，输出低电平；GPIO_PIN_SET，输出高电平

（若修改对应引脚的名字，例如PH10修改为LED，则输入 HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,参数3)）

六、其他常用函数

        函数名：HAL_GPIO_ToglePin(参数1,参数2)

        函数作用：翻转对应引脚的电平

        返回值：viod

        参数1：GPIOx      对应GPIO总线，其中x可以是A...I，例如PH10，则输入GPIOH

        参数2：GPIO_Pin   对应引脚数，可以是1...15，例如PH10，则输入GPIO_PIN_10



        函数名：HAL_Delay(参数1)

        函数作用：延时

        返回值：void

        参数1：常数，单位ms

参考文章：STM32 GPIO详细篇（基于HAL库）
