一、设计电路图
创建好原理图后，在元件库面板选择Lumped-Components元件库，里面含有各种集成元件，R、L、C等，点击元件图标在画布内放置元件。点击工具栏
可添加导线，点击
可添加接地点，点击
可添加端口。设计电路图如图所示（无源滤波器）。
二、更改元件值
更改元件值有多种办法，例如在元件下方显示的原件值中直接更改。
或者左键双击元件，在参数窗口更改。
该窗口可更改元件的一系列参数 ，可根据需要修改。点击Equation Editor可对该元件的某个值用等式表示，ADS会自动计算该值。在该窗口也可更改元件类型，点击Swap Component可选择更改为其他元件。当需要更改多个元件的类型时，例如将所有电感更改为含有Q值得电感，选中每个电感
，点击Edit--Component--Swap Component，在Cell name里选择或输入INDQ，点击Swap即可更换。
三、创建Symbol

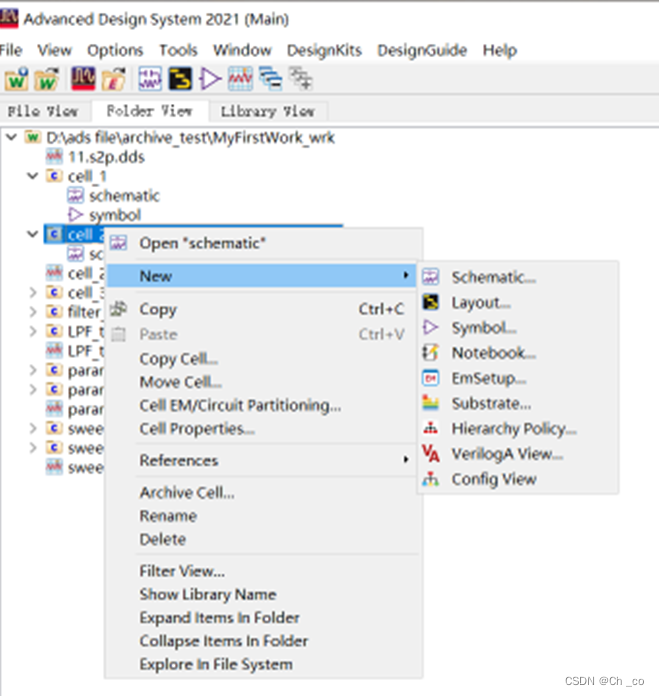

在同一cell中新建一个Symbol，右键单击cell--New--Symbol--Create Symbol--OK

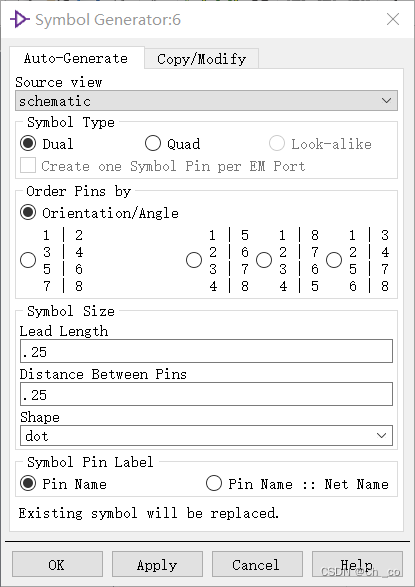

ADS会根据cell中的schematic自动设置端口引脚，也可以自己手动设置引脚大小，颜色，名称等。

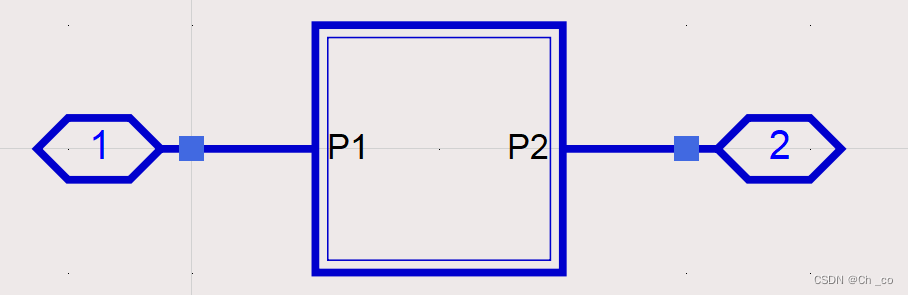

symbol是与schematic对应的，方便简化电路图。symbol的作用类似于元件库中的元件，可供设计师放置。
四、S参数的仿真
新建一个schematic，该schematic在新的cell中（一般一个cell中最好只有一个schematic）。在主界面直接将刚刚创建的symbol拖拽至schematic画布中放置。
在元件库选择Simulation-S_Param，点击
添加S参数仿真控制器。

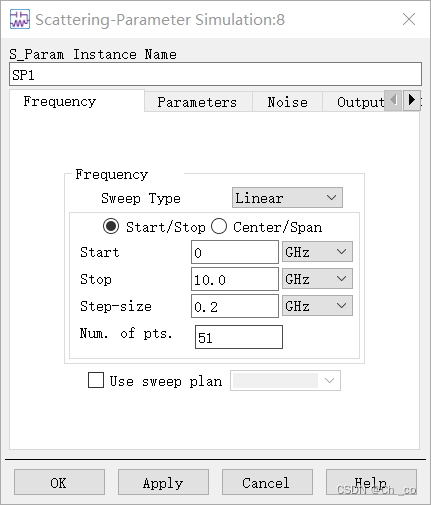

双击S参数仿真控制器，弹出对话框，在“Frequency”标签页进行参数设置，包括扫描类型、扫面范围等。

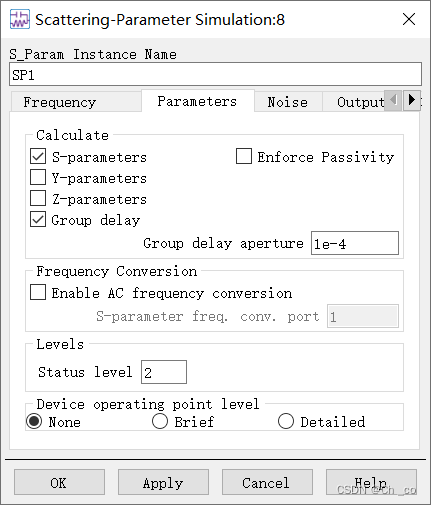

而在“Parameter”标签页，可以选择计算电路的S参数，Y参数，Z参数，群延时等。
在“Noise”标签页，可选择计算噪声。“Display”标签页则是选择在画布中需要显示的信息，这在其它控件中是相似的。在Simulation-S_Param元件库中，包含了许多其他常用计算控件，例如：
计算电压增益、
计算电压驻波比、
计算增益平坦度等。添加完添加S参数仿真控制器后，再添加两个
作为负载，默认50欧姆。至此基本仿真模型搭建结束。
点击选中，再点击工具栏中
，可快捷查看symbol的电路原理图，再点击
即可返回symbol。
五、运行仿真
运行仿真有多种方式：
（1）点击菜单栏Simulate--Simulate即可；
（2）点击工具栏
快捷操作；
（3）键盘F7快捷按钮。
运行仿真后，弹出数据显示窗口。点击

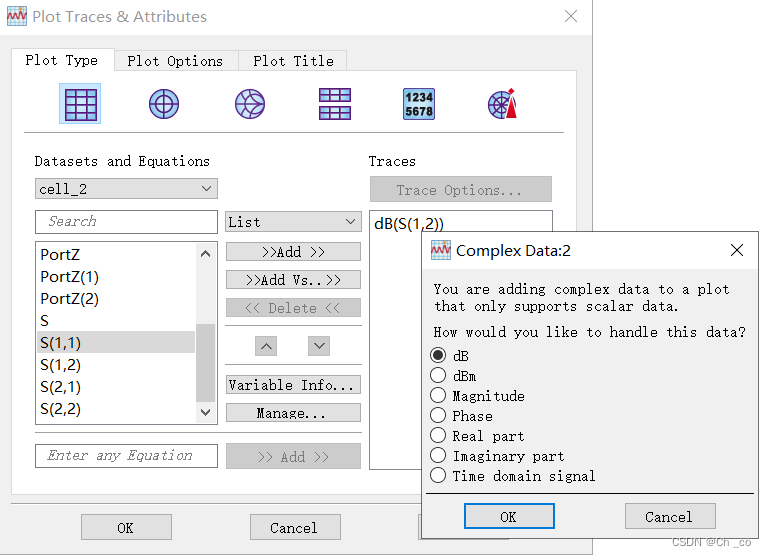

插入直角坐标视图，选择需要查看的数据，例如S（1,1），点击Add，选择数据的刻度，例如dB、dBm等形式，点击OK。
一个视图可显示多个内容，将S(1,1)，S(1,2)都添加显示。
点击
可对视图进行放大、缩小、重置等操作。点击
可插入标记、寻找极值和最值等。
点击

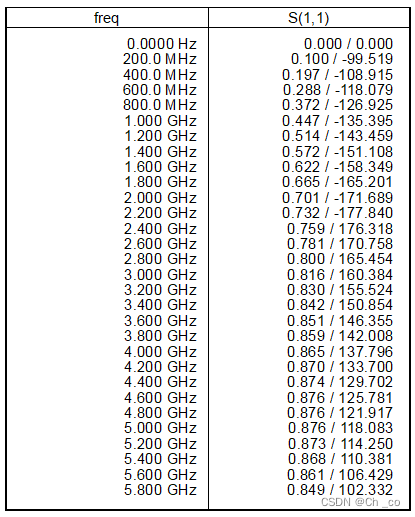

插入数据列表视图。 可直观看出具体值。
点击
可翻页，跳行查看数据。
至此初次ADS仿真结束。但我们可以看到，目前滤波器电路的特性很差，需要进一步的调整元件值，来优化性能。这在后续内容中，将得到解决。
