最近学习用HFSS仿真电路板上的走线的电感，把学习心得写下来供读者和我以后进行类似工作时参考
采用的版本时Ansys 2022, 获取螺线管的帮助文件可从help/HFSS PDF/GETTING START/Silicon Spiral Inductor.pdf文件中获取。
1、先设计一个平面，然后使这平面绕着某个曲线做旋转运动，形成螺线管。这种方法经常出错，提示为设置的第一点不能位于平面的法线上。

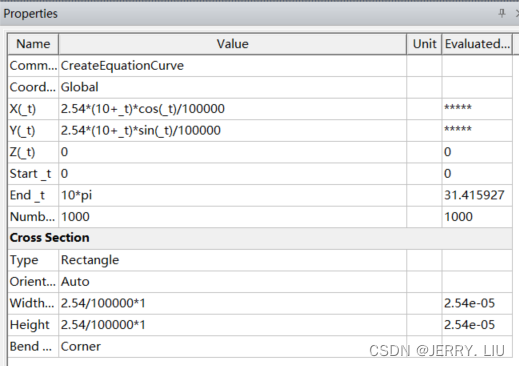

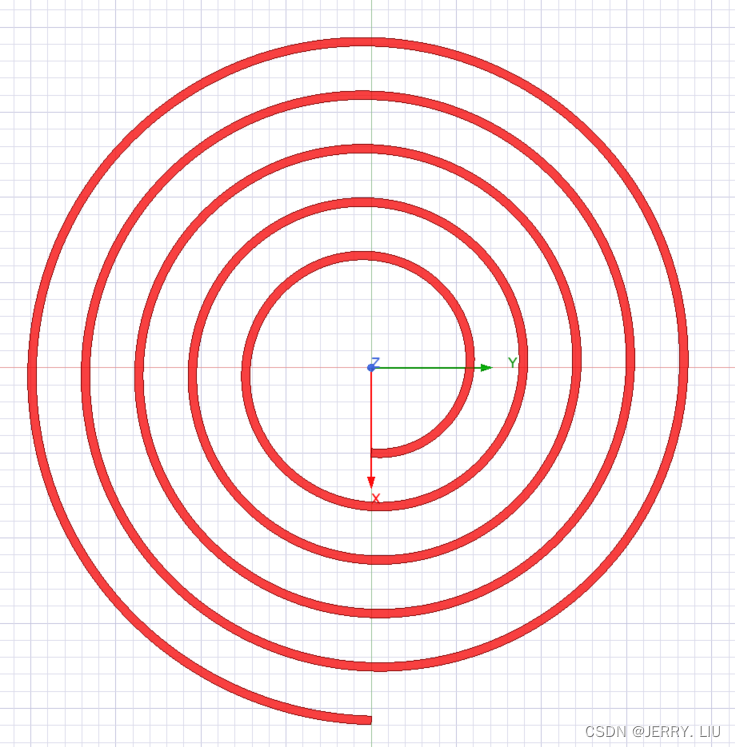

2、如下图，以参数
_
t
\_t
_t 函数的形式来描述并画一个螺旋线，然后设置螺旋线的截面。注意用这种方法使函数所输出的x值和y值，z值的单位都是米。如果用户所用的单位是其他单位，应进行换算。比如我用的单位是mil,这时候计算的值需要除以大约40000 来变成 mil 的值。
在仿真螺线管的时候，除了设计螺旋管形状，还要在螺线管附近增添一个地线层。螺线管的两个端口需要需要添加两个激励。激励的参考地为底线层，激励的输入为螺线管的端口。

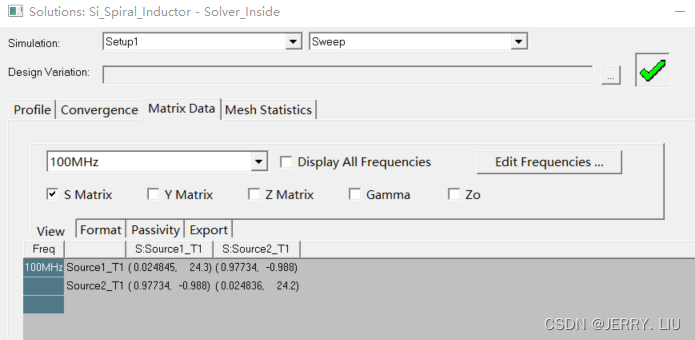

HFSS的仿真输出结果有4种形式，分别为：S矩阵、导纳
Y
Y
Y 值、阻抗
Z
Z
Z值、特征阻抗
Z
0
Z_0
Z0值、伽马
γ
\gamma
γ 延迟值。结果是以不同频率下的矩阵值的形式来输出的。

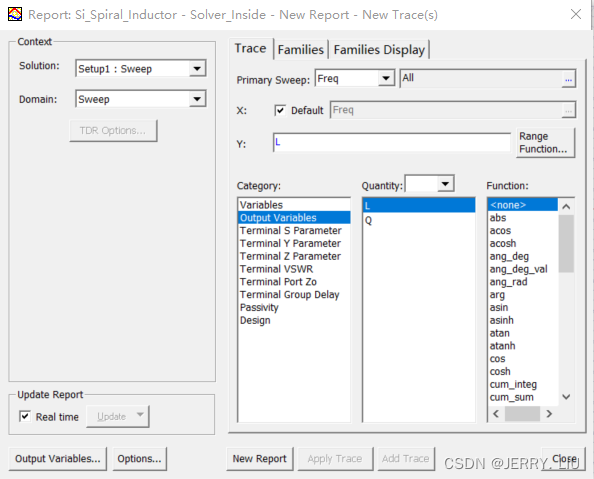

仿真结果输出的导纳频谱值是在第 2 端口与地短路、使不同频率下的幅度为 1V 的正弦信号输入到第 1 端口时的输入电流的大小。根据导纳频谱值可以获得螺线管的电感值和品质因数。
电感值
L
L
L 是导纳值的倒数的虚部，除以
2
π
f
2\pi f
2πf ，其中
f
f

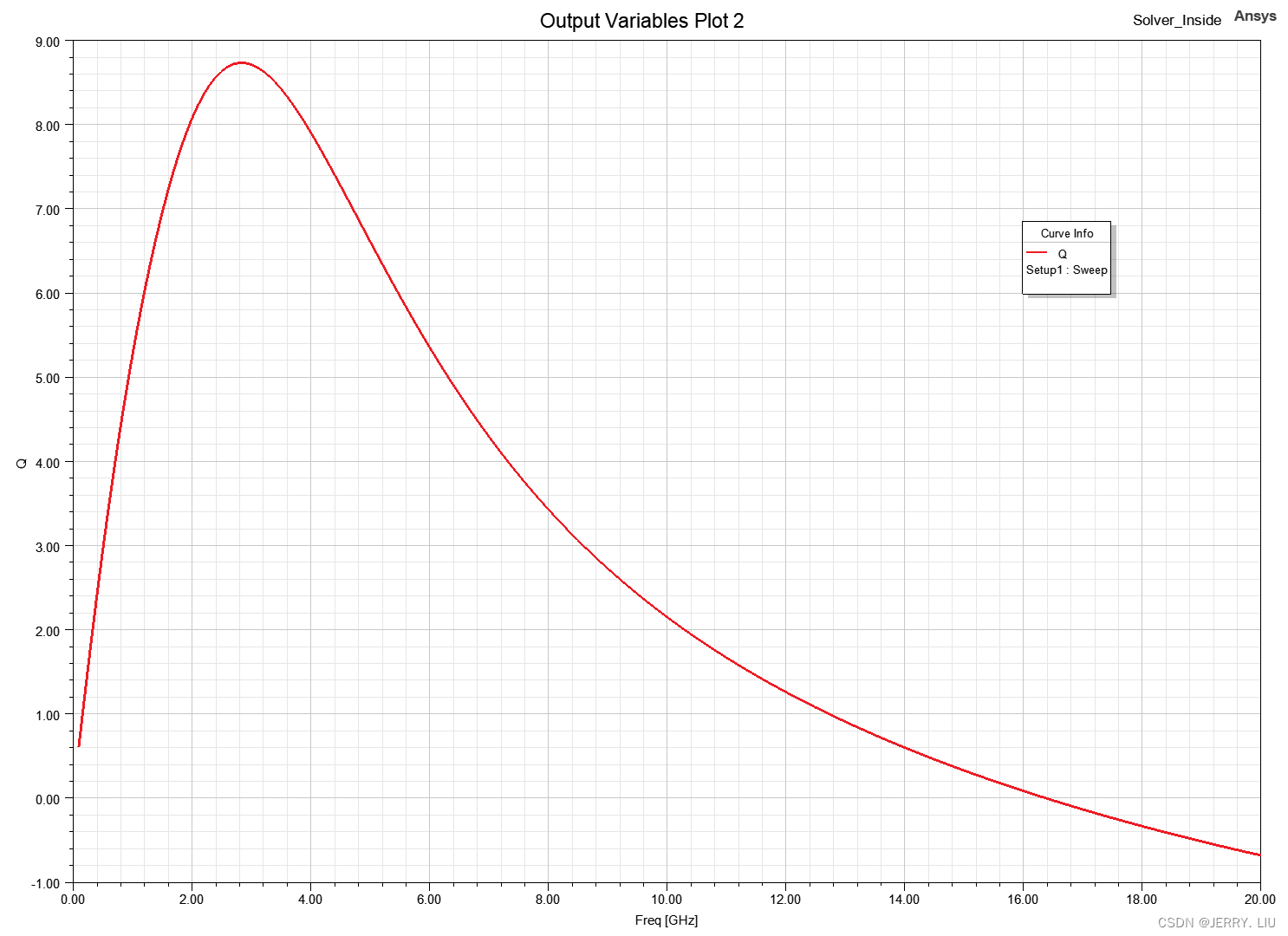

f 为输入激励信号的频率。螺线管的品质因数
Q
Q
Q 是导纳值倒数的虚部，除以导纳值倒数的实部

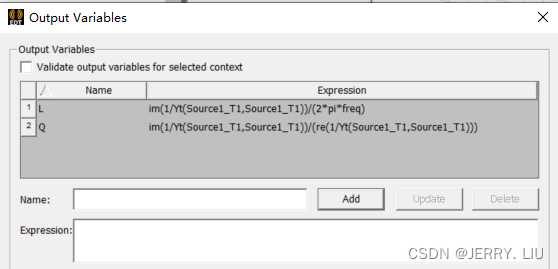

即：
L
=
I
m
(
1
Y
t
(
f
)
)
/
(
2
π
f
)
L=\rm{Im}(\frac{1}{Y_t(f)})/(2\pi f)
L=Im(Yt(f)1)/(2πf)
Q = I m ( 1 Y t ( f ) ) / R e ( 1 Y t ( f ) ) Q=\rm{Im}(\frac{1}{Y_t(f)})/\rm{Re}(\frac{1}{Y_t(f)}) Q=Im(Yt(f)1)/Re(Yt(f)1)
